CXS sorozatú kettős rúd henger

CXS sorozatú ikerrúd henger | Nagy merevségű nulla forgású kompakt pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapszerkezete

     A SOLH CXS sorozat egy nagy merevségű vékony típusú ikerhenger, amely integrált kettős dugattyús és kettős vezetőrúd szerkezettel rendelkezik. A koaxiális kettős rúddal és a szinkron kétdugattyús meghajtással közel dupla tolóerőt biztosít az egyhengerekhez képest, és ultraprecíz ±0,1°-os nulla forgási teljesítménnyel párosul. Kiváló merevsége és erős oldalirányú terhelési ellenállása miatt ez a henger nem igényel további megvezető tartozékokat, tökéletesen alkalmas a nagy pontosságú lineáris mozgásokhoz, mint például a pick-and-place, anyagátvitel, pozicionálás és könnyű préselés kompakt automatizált terekben.

Alapvető szerkezeti előnyök

• Kettős dugattyús és kettős vezetőrúd integráció: Opcionális siklócsapágy (M) és golyóscsapágy (L) konfigurációk teljesen univerzális méretekkel, amelyek kompatibilisek a különféle munkakörülmények és költségkeretekkel.

• Szabványos mágneses és pufferes kivitel: A beépített mágneses gyűrű (szabványos Z utótag) pozíciókat tart fenn a közvetlen mágneses kapcsoló felszereléséhez, extra konzolok nélkül. A kétvégű gumipuffer alapfelszereltség része; A légpuffer opcionális a nagy furatú modelleknél a nagy sebességű ütközések kiküszöbölése érdekében.

• Beépített nagy merevség: Az integrált ikerrúd szerkezet nagymértékben növeli az általános szerkezeti stabilitást, hatékonyan ellenáll az oldalirányú és excentrikus terheléseknek, biztosítva a stabil és megismételhető lineáris mozgási pontosságot.

Az alapvető alsorozatok besorolása (csapágy és rúd típusa)

A CXS sorozat négy mainstream modellt fed le, amelyek teljes mértékben illeszkednek a kis sebességű, nagy terhelésű, nagy sebességű precíziós és kétoldalú átmenő rúd működési forgatókönyvekhez a kompakt automatizálási berendezésekhez.

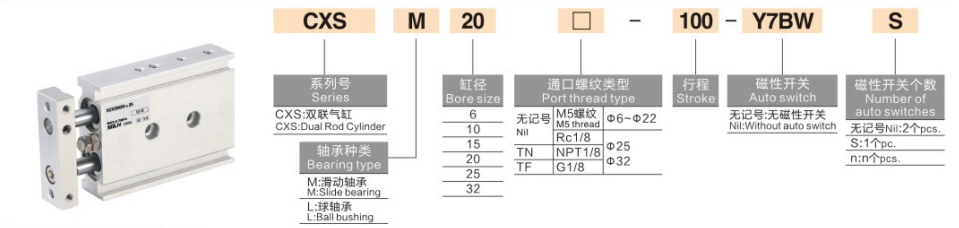

Teljes modellelnevezési szabályok

Modellpélda: CXSM20-50Z-M9B

1. Elnevezési kód meghatározása

1. sorozat kódja: CXS + csapágy és rúd típus (M / L / WM / WL)

2. Furat mérete: 6 / 10 / 15 / 20 / 25 / 32 mm (teljes szabványos furattartomány)

3. Standard Stroke: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (max. löket: 100 mm)

4. Puffer és mágneses gyűrű konfiguráció

￮ Z: Standard konfiguráció (beépített mágnesgyűrű + kétvégű gumipuffer, kompatibilis a mágneses kapcsoló telepítésével)

￮ AZ: Légpuffer (csak φ20/25/32 nagy furatokhoz, nagy sebességű és nagy terhelésű ütközésgátló forgatókönyvekhez)

￮ Nincs Z utótag: Nem mágneses típus (mágneses kapcsoló telepítése nem érhető el)

5. Mágneses kapcsoló: Opcionális D-M9B, D-A93, D-M9N és egyéb modellek; közvetlenül a vezetőrúd oldalsó hornyaira szerelhető rögzítőkonzolok nélkül

6. Eszköz zárolása (opcionális): R (behúzó végrögzítés), P (végzár kinyújtása)

Általános szabványos műszaki paraméterek

(Standard tesztkörülmények: 20 ℃ normál hőmérséklet, száraz levegő)

• Üzemmód: Kettős működésű kétdugattyús szinkron hajtás (kettős tolóerő)

• Üzemi nyomástartomány: 0,1-0,7 MPa (minimális üzemi nyomás: 0,1 MPa)

• Proof Pressure: 1,05 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes hagyományos környezetben)

• Működési sebesség: 30-300 mm/s (CXSL nagysebességű típus 400 mm/s-ig)

• Forgásgátló pontosság: ±0,1° (extra nagy pontosság, közel nulla torzió)

• Puffer mód: Kétvégű gumi puffer alapkivitelben; légpuffer (AZ) opcionális φ20/25/32 furatokhoz

• Csővezeték mérete

￮ φ6/10/15: M5 × 0,8

￮ φ20/25/32: Rc1/8

• Szerelési módszer: 3 oldalas rögzítés (alul / felül / oldalsó), rugalmas telepítés a különféle kompakt berendezések elrendezéséhez

Elméleti tolóerő- és feszültségadatok (@0,5 MPa, mértékegysége: N)

Kétdugattyús szerkezet biztosítjadupla kimeneti erő összehasonlítva az azonos furatméretű egydugattyús hengerekkel

Gyors kiválasztási útmutató

1. Csapágy és rúd típus kiválasztása: Kopásálló és nagy terhelésű munkakörülményekhez válassza a CXSM-et; válassza a CXSL-t a nagy sebességű és rendkívül sima működés érdekében; alkalmazza a CXSWM/CXSWL-t a kétoldali átmenő rúd kimenethez és a kétoldali működési igényekhez.

2. Mágneses konfiguráció kiválasztása: Válassza a Z utótagot beépített mágneses gyűrűvel a lökethelyzet érzékeléséhez; hagyja ki a Z utótagot nem mágneses alkalmazási forgatókönyvek esetén.

3. Puffer konfiguráció kiválasztása: AZ légpuffer felszerelése nagy sebességű, hosszú löketű és nagy hatású munkakörülményekhez; szabványos gumipuffer alkalmazása a hagyományos általános forgatókönyvekhez.

4. Furat és löket kiválasztása: Erősítse meg a furatméretet a tényleges tolóerő- és terhelési követelményeknek megfelelően; a standard lökettartomány 5-100 mm, a maximális lökethatár 100 mm.

Egy mondat összefoglalása

     A SOLH CXS sorozatú ikerrudas henger dupladugattyús kettős tolóerővel, ±0,1°-os nulla forgáspontossággal, nagy oldalirányú terhelési ellenállással és opcionális légpufferrel rendelkezik, amely költséghatékony, nagy pontosságú vezetési megoldásként szolgál a kompakt automatizált pozicionáló, préselés és átrakó állomásokhoz.
