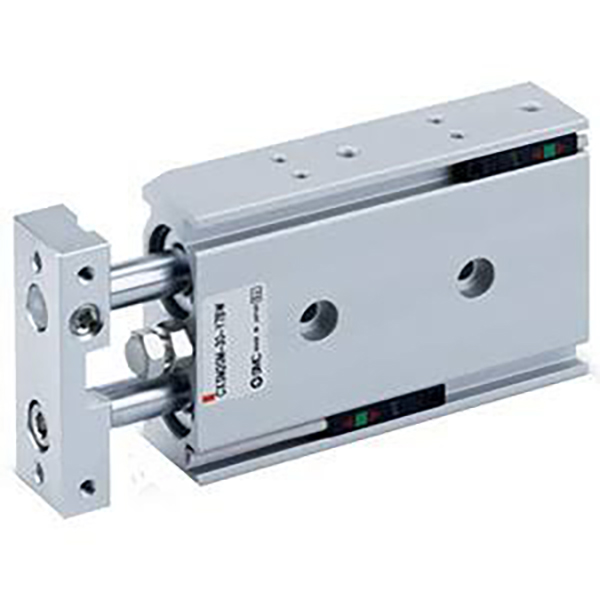

CXSJ sorozatú kompakt ikerhenger | Ultravékony dupladugattyús dupla rúd henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapszerkezete

A SOLH CXSJ sorozat a szabványos CXS ikerhenger továbbfejlesztett ultrakompakt változata. A kettős dugattyús és kettős vezetőrúd integrált szerkezetének köszönhetően szállítkettős tolóerő az egyhengeresekhez képest és ±0,1°-os nulla forgási pontosságot ér el. A hagyományos CXS modelleknél rövidebb hosszra, keskenyebb szélességre és könnyebb súllyal optimalizált CXSJ sorozat rugalmasabb rögzítéssel rendelkezik, és kifejezetten a pick-and-place, az anyagátvitel, a precíziós pozicionálás és a kis terhelésű préselési alkalmazásokhoz készült ultraszűk automatizálási helyeken.

Alapvető szerkezeti előnyök

• Kettős dugattyús és kettős vezetőrúd integráció: Opcionális siklócsapágy (M) és golyóscsapágy (L) konfigurációk univerzális méretekkel, amelyek kiegyensúlyozzák a tartósságot, a pontosságot és a költségeket a különböző munkakörülmények között.

• Megfordítható mágneses kapcsolótalp: Támogatja a 4 irányú telepítést szerkezeti interferencia nélkül, lehetővé téve a rugalmas többszögű helyzetérzékelést és a szimmetrikus bal/jobb szerelési adaptációt.

• Szabványos puffer és mágneses kivitel: Kétvégű gumi pufferekkel felszerelve a stabil párnázás érdekében; beépített mágneses gyűrű (Z utótag) a mágneskapcsoló felszereléséhez van fenntartva. Nincs levegőpuffer (AZ) opció, a gumipuffer standard lengéscsillapítóként szolgál.

• Kettős portolás kis furatokhoz: A φ6 és φ10 furatméretek támogatják a kettős axiális és oldalsó csővezetékeket, nagymértékben optimalizálva a csővezeték elrendezését az ultrakompakt berendezések elrendezésében.

Az alapvető alsorozatok besorolása (csapágy és rúd típusa)

A CXSJ sorozat négy alapmodellből áll, amelyek megfelelnek az alacsony fordulatszámú, nagy terhelésű, nagy sebességű precíziós és a kettős kimenetű működési forgatókönyveknek, így teljes mértékben kielégítik a kompakt automatizálási igényeket.

Teljes modellelnevezési szabályok

Modellpélda: CXSJL20-50Z-M9B

1. Elnevezési kód meghatározása

1. sorozat kódja: CXSJ + csapágy és rúd típus (M / L / WM / WL)

2. Furat mérete: 6 / 10 / 15 / 20 / 25 / 32 mm (teljes szabványos furattartomány)

3. Standard Stroke: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (max. löket: 100 mm)

4. Puffer és mágneses gyűrű konfiguráció

￮ Z: Standard konfiguráció (beépített mágnesgyűrű + kétvégű gumipuffer, kompatibilis a mágneses kapcsoló telepítésével)

￮ Nincs Z utótag: Nem mágneses típus (mágneses kapcsoló nem elérhető)

￮ Jegyzet: A CXSJ sorozat csak gumipuffert támogat, levegőpuffer (AZ) opció nincs

5. Mágneses kapcsoló: Opcionális D-M9B, D-A93, D-M9N; közvetlenül oldalsó hornyokra szerelhető 4 irányban megfordítható alapkompatibilitás mellett

6. Eszköz zárolása (opcionális): R (visszahúzó zár), P (kihúzó zár)

Általános szabványos műszaki paraméterek

(Standard tesztkörülmények: 20 ℃ normál hőmérséklet, száraz levegő)

• Üzemmód: Kettős működésű kétdugattyús meghajtás (kettős tolóerő)

• Üzemi nyomástartomány: 0,1–0,7 MPa (φ6: minimum 0,15 MPa; φ10–φ32: minimum 0,1 MPa)

• Proof Pressure: 1,05 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes környezet)

• Működési sebesség: 30-800mm/s (CXSJL nagysebességű típus 800mm/s-ig; CXSJM 30-600mm/s)

• Forgásgátló pontosság: ±0,1° (zéró torziós pontosság, összhangban a szabványos CXS sorozattal)

• Puffer mód: Csak kétvégű gumipuffer (levegőpuffer opció nélkül)

• Csővezeték mérete

￮ φ6 / φ10: M5 × 0,8 (axiális és oldalsó kettős csővezeték támogatása)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (csak oldalsó csövek)

• Szerelési módszer: 3 oldalas rögzítés (alul / felül / oldalsó); megfordítható alap támogatja a szimmetrikus bal és jobb telepítést

Elméleti tolóerő- és feszültségadatok (@0,5 MPa, mértékegysége: N)

Kétdugattyús szerkezet biztosítjadupla kimeneti erő összehasonlítva az azonos furatméretű egydugattyús hengerekkel

A CXSJ és a CXS alapvető különbségeinek összehasonlítása

A CXSJ a CXS továbbfejlesztett, ultrakompakt változata, amelyet kifejezetten szűk térbeli automatizálási forgatókönyvekre optimalizáltak.

Gyors kiválasztási útmutató

1. Csapágy és rúd típus kiválasztása: Kopásálló, nagy terhelésű és poros környezetekhez válassza a CXSJM-et; válassza a CXSJL-t a nagy sebességű sima és gyakori oda-vissza mozgáshoz; alkalmazza a CXSJWM/CXSJWL-t a kétvégű rúdkimenethez és a kétoldali szinkron működéshez.

2. Modell verzió kiválasztása: A CXSJ előnyben részesítése az ultrakompakt hely- és axiális csővezeték-igényekhez; válassza a szabványos CXS-t, ha légpufferre vagy erős ütésállóságra van szükség.

3. Mágneses konfiguráció kiválasztása: Válassza a Z utótagot a mágneses kapcsolókkal történő helyzetérzékeléshez; hagyja ki a Z-t nem mágneses és mágneses interferencia-érzékeny forgatókönyvek esetén.

4. Furat és löket kiválasztása: Határozza meg a furat méretét a tényleges terhelés és tolóerő igény alapján; szabványos lökettartomány 5-100 mm (max. lökethatár: 100 mm).

Egy mondat összefoglalása

     A SOLH CXSJ sorozatú ultrakompakt ikerhenger dupladugattyús, dupla rúddal, nagy tolóerővel, ±0,1°-os zéró forgáspontossággal, ultravékony optimalizált mérettel és 4 irányú rugalmas rögzítéssel rendelkezik, ami az optimális pneumatikus megoldás a nagy pontosságú felszedés és elhelyezés, pozicionálás és könnyű préselés ultra szűk automatizált berendezésekben.
