GW4 sorozatú kültéri AC elektromos szakaszoló 12 kV 40,5 kV egypólusú leválasztó boszorkány

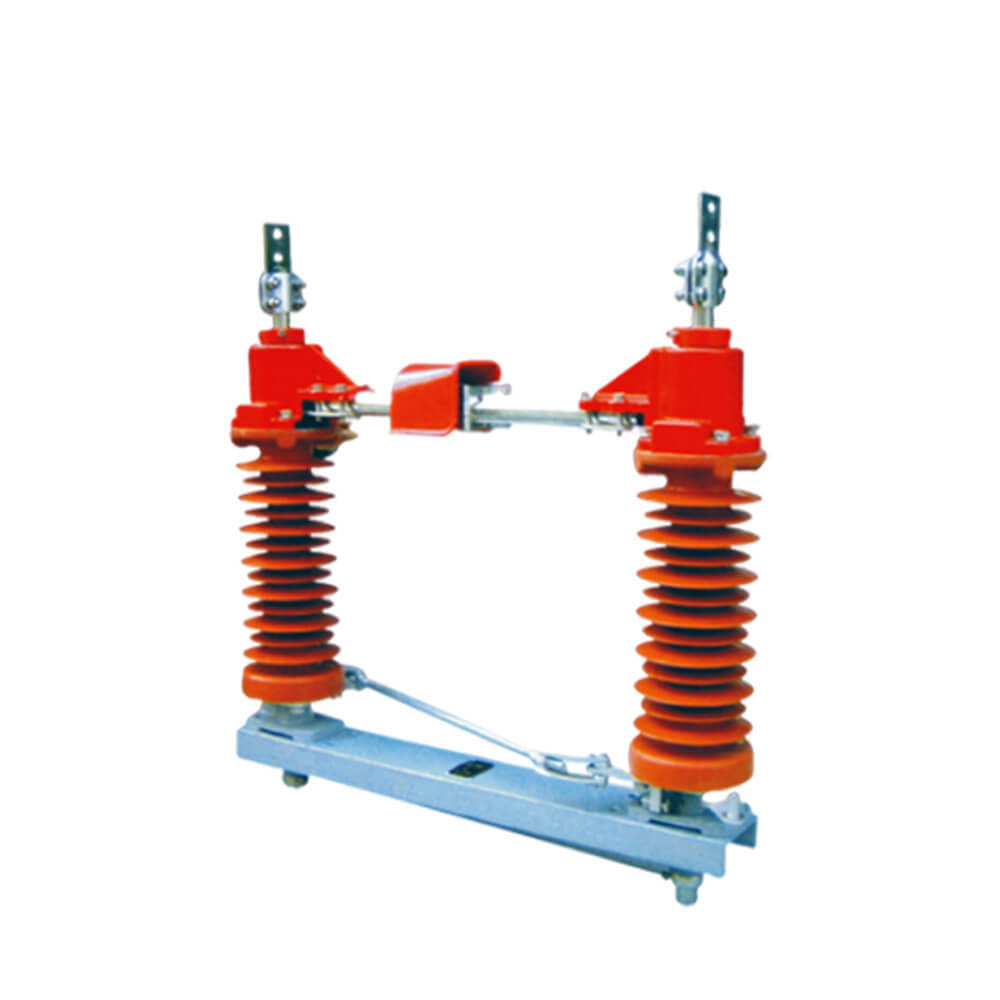

GW4-12(40.5) Kültéri HV leválasztó kapcsoló

  A nagyfeszültségű szakaszoló az erőmű és az alállomás elektromos rendszerének fontos kapcsolókészüléke, amelyet nagyfeszültségű megszakítóval együtt kell használni. Nagyfeszültségű berendezések vezetékeinek csatlakoztatására, levágására vagy cseréjére használják feszültség és terhelés mellett. Főbb funkciói: a nagyfeszültségű elektromos készülékek és berendezések karbantartási munkák során történő biztonságának biztosítása, a feszültség leválasztása, nem használható és nem lekapcsolható, bemeneti terhelési áram és zárlati áram, csak bizonyos kapcsolási műveletekre használható, amelyek nem hoznak létre erős ívet, azaz nincs ívoltó funkciója; beépítési helye szerint beltéri és kültéri típusra osztható, a szigetelőoszlopok száma szerint, egyoszlopos, duplaoszlopos és háromoszlopos típusra, minden feszültségszinthez opcionális felszereléssel.

  A GW4-12(40.5) kültéri váltakozó áramú nagyfeszültségű megszakító kapcsoló az 50/60Hz-es, 12(40,5)kV-os feszültségű, de terhelés nélküli áramkör nyitására és zárására szolgál. Megfelel az IEC129-1984 AC megszakító kapcsoló és földelő kapcsoló, valamint a GB1985 szabványoknak és más kapcsolódó szabványoknak.

Működő mechanizmus

  A nagyfeszültségű szakaszoló biztosítja a nagyfeszültségű elektromos készülékek és berendezések biztonságát a karbantartási munkák során, és a feszültség leválasztó szerepét tölti be. Nem használható lekapcsolásra, terhelési áram bevitelére és rövidzárlati áram megszakítására. Csak bizonyos kapcsolási műveletekre használható, amelyek nem hoznak létre erős ívet, vagyis nincs ívoltó funkciója. Különböző beépítési helyek szerint beltéri és kültéri típusra, valamint beltéri és kültéri típusra osztható a szigetelőoszlopok száma szerint Oszloptípus, duplaoszlopos és háromoszlopos típus, opcionális felszereléssel minden feszültségszinthez. Megbízhatóan el tudja választani a nagyfeszültségű elosztó berendezés lekapcsoló részét a feszültség alatt álló résztől, így biztosítva a karbantartási munkák biztonságát. A nagyfeszültségű szakaszoló minden érintkezője a levegőben látható, látható törési pontokkal. A szakaszoló nem rendelkezik ívoltó berendezéssel, így nem használható a terhelőáram vagy a zárlati áram megszakítására. Ellenkező esetben a nagyfeszültség hatására a töréspont erős ívet hoz létre, amely nehezen kialszik, sőt felvillanást (fázisok vagy fázisok közötti rövidzárlat) okozhat, megégetheti a berendezést és veszélyeztetheti a személyi biztonságot. Súlyos baleset a "szakaszoló húzása terheléssel".

  A nagyfeszültségű szakaszoló egyes áramkörök kapcsolására is használható a rendszer üzemmódjának megváltoztatásához. Például egy dupla buszos áramkörben egy nagyfeszültségű szakaszoló segítségével átkapcsolható az üzemi áramkör egyik buszról a másikra.

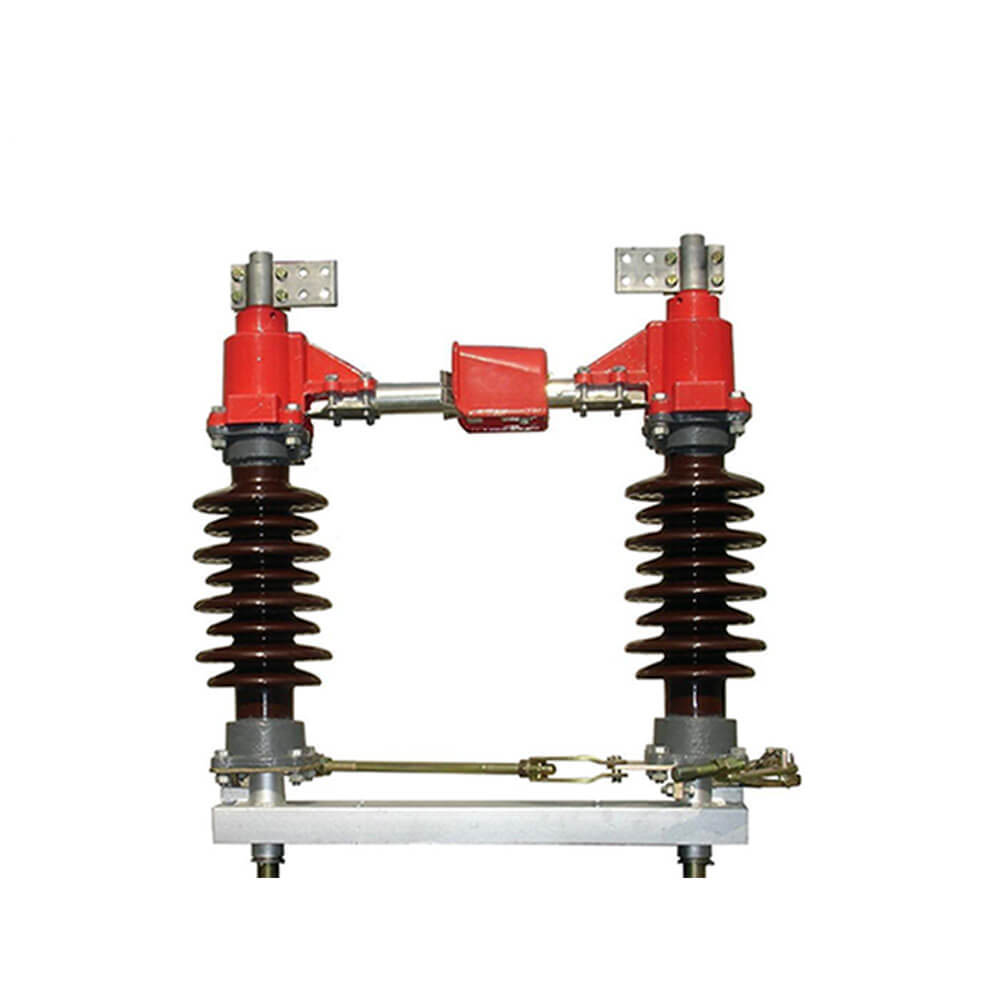

Szerkezeti jellemző

 Ez a leválasztó kapcsoló állványból, szigetelő merevítőből, elektromos anyagból és működtető mechanizmusból áll. Mindegyik póluson két merevítő található, és mindegyik merevítő tetejére elektromos penge van felszerelve, és a két penge csatlakozási pontja a két merevítő között van. A működtető mechanizmus meghajtásával a két penge vízszintesen kilencven fokkal elforgatható a záráshoz. Három egypólusú leválasztó kapcsolót csatlakoztathatunk egy hárompólusú összekötő kapcsolóba az összekötő rúdon keresztül. Ez a megszakító kapcsoló CS11 típusú vagy CS17 típusú kézi mechanizmussal illeszthető, ezekbe a CS17 leválasztó kapcsolóként használható földelő csatlakozóval. (a motor mechanizmusa a felhasználó igényei szerint telepíthető), ésszerű felépítés, rugalmas működés; kényelmes telepítés, használható egypólusú vagy hárompólusú; nagy érintkezési távolság, biztonságos és megbízható szigetelés. A földelés típusa rugalmas a felhasználó igénye szerint, választható szimpla földeléses kettős földelés vagy földelés nélkül.

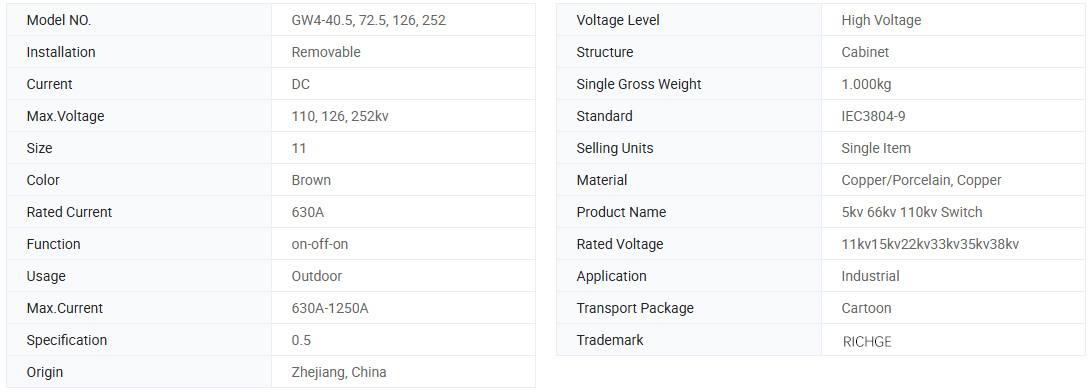

Alapvető információk.

Műszaki paraméter

Modell	Névleges feszültség (kV)	Névleges áram (A)	Ellenállási áram (kA)	4s rövid idő ellenállási áram (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

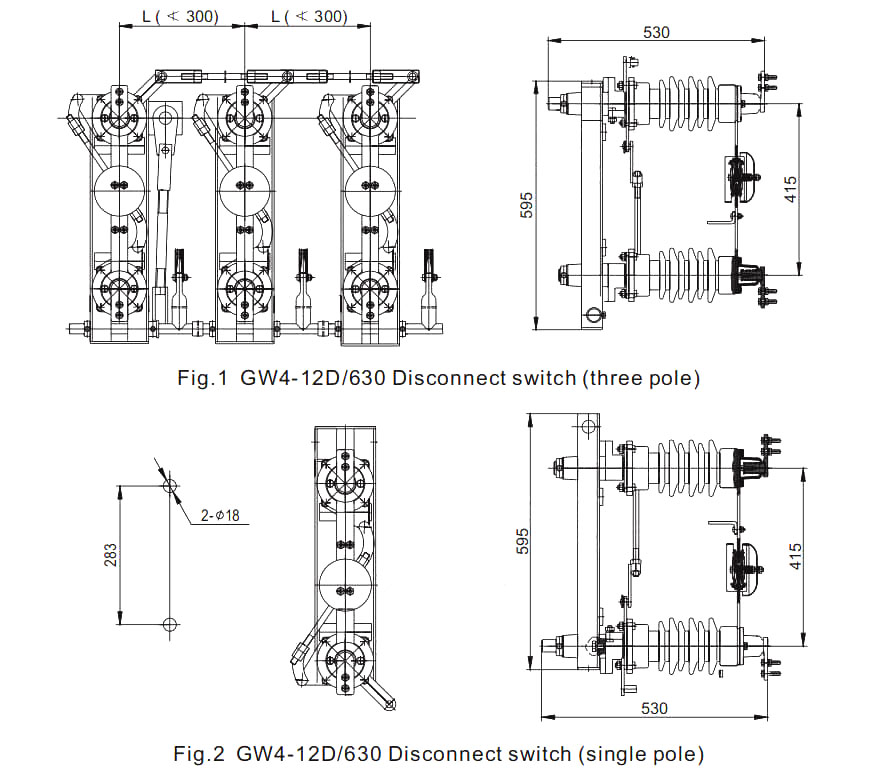

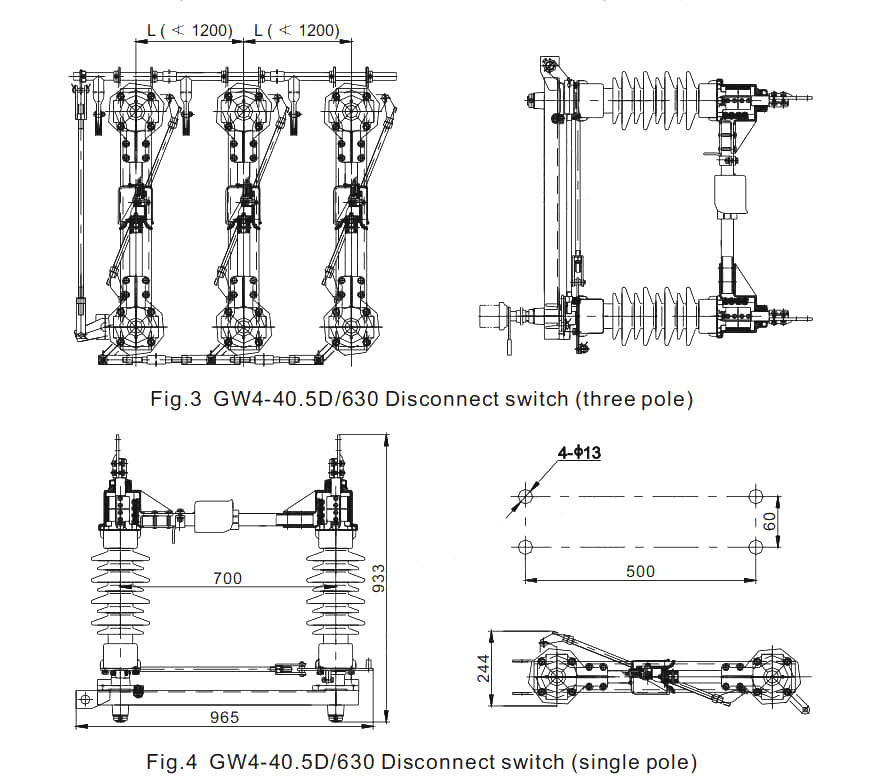

· Rajzolás

Használja a környezeti feltételeket

1.Magasság: ≤3000m;

2. Környezeti hőmérséklet: -25℃~+40℃;

3. Szél sebessége: ≤35m/s;

4. Szennyezettségi fok: ≤III;

5. Földrengés intenzitása: ≤8 fok;

6. Az alkalmas alkalmaknak mentesnek kell lenniük gyúlékony, robbanóanyagoktól, maró gázoktól.

Rendelési utasítások

● OEM és ODM elfogadása: IGEN

● Tanúsítvány: CE, vizsgálati jelentések

● Gyártási idő: 7-12 munkanap

●Garanciaidő: 12 hónap

●Szállítási idő: 15 nap

●A kapcsoló megrendelésekor adja meg a típusjellemzőket, a névleges feszültséget, névleges áramerősséget és egyéb műszaki adatokat.

● Ha speciális igények merülnek fel, megbeszélheti velünk a megoldást.
