Kültéri nagyfeszültségű, kettős teljesítményű leválasztó késes kapcsoló fali leválasztó kapcsolókon keresztül

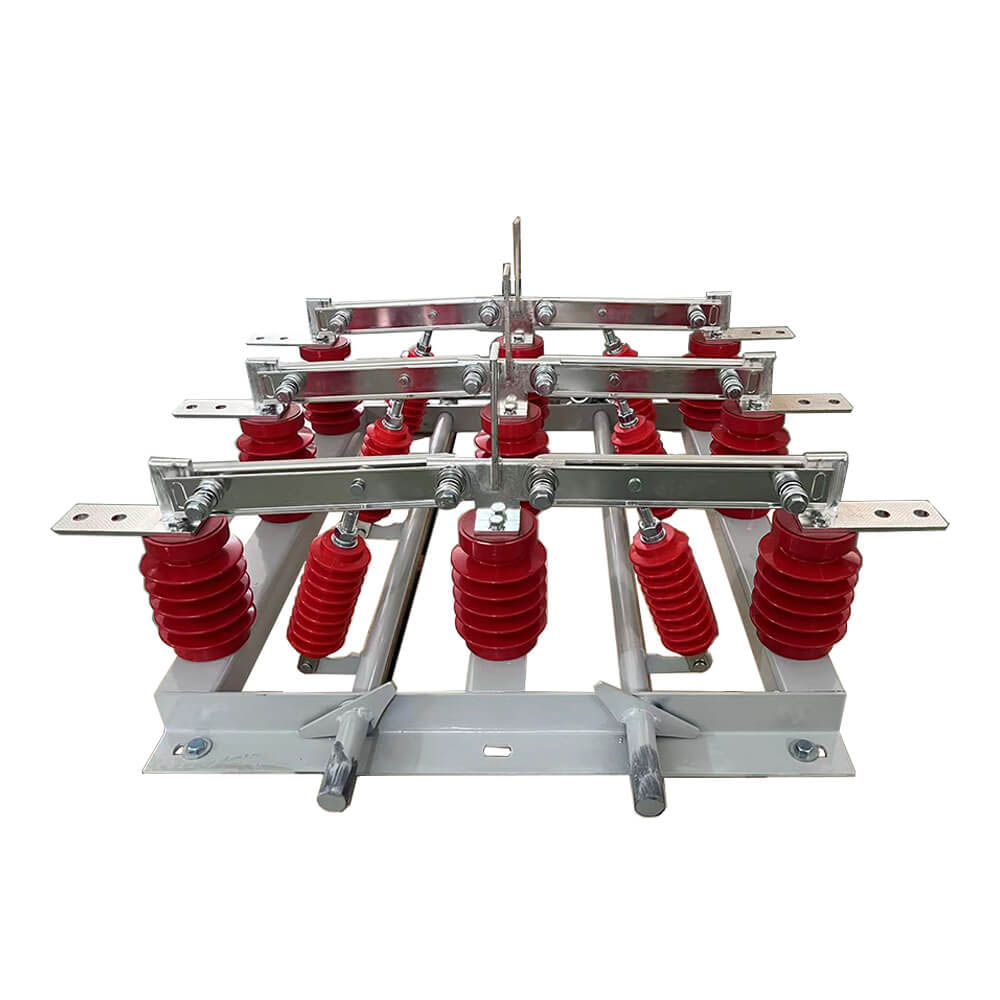

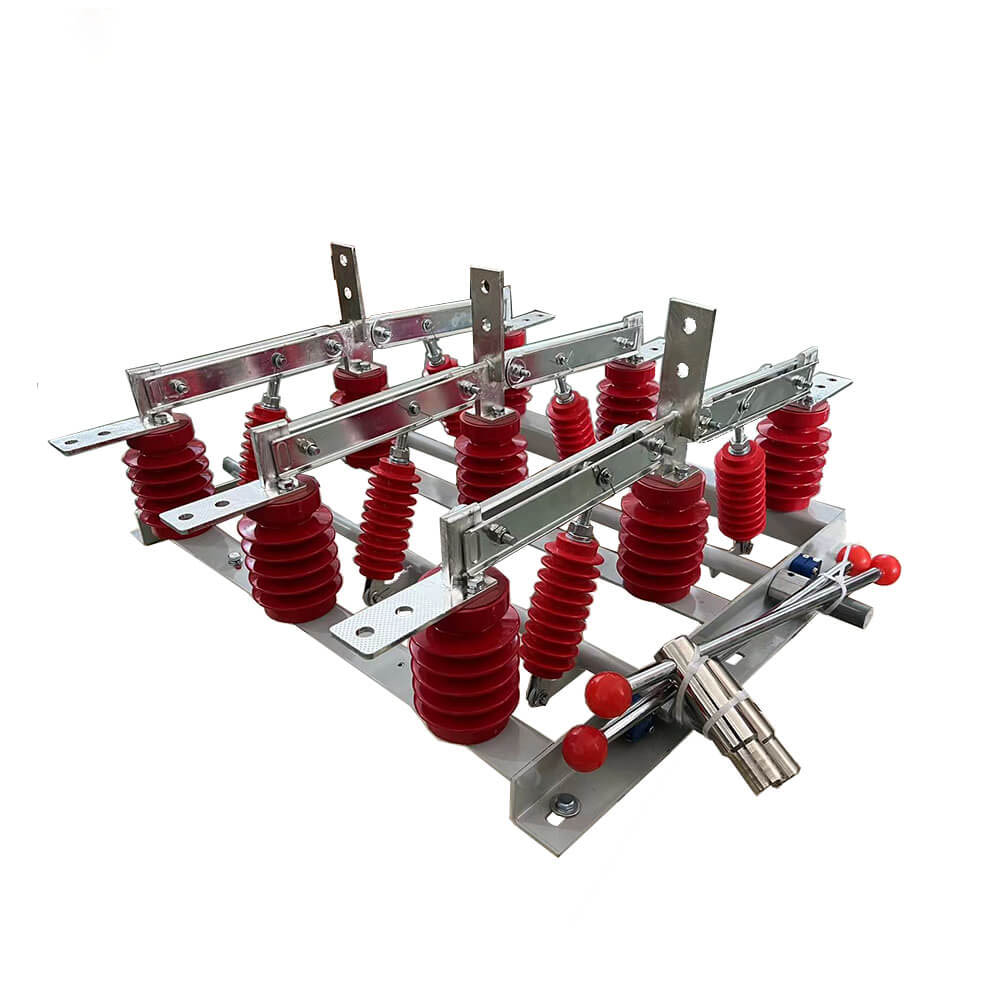

A LIYOND kültéri nagyfeszültségű, dupla teljesítményű leválasztó késes kapcsoló falon keresztüli leválasztó kapcsolókkal

Felépítés és működési elv

     A GN19-12/400, 630, 1000, 1250 típusú szakaszolókapcsoló vezetőképes része fázisonként két-két oszlopos szigetelővel van az alapra rögzítve. (A GN19-12C/400, 630, 1000, 1250 típuson egy oszlopos szigetelő és egy porcelánház szigetelő található.) A három fázis párhuzamosan kerül beépítésre, a vezető részt pedig az érintkezőkések és az érintkezőtartók (vagy vezetőrudak) statikus érintkezői alkotják. Az érintkezőkés minden fázisa a kötőelem szigetelő, a kötőelem szigetelő közepéhez van csatlakoztatva, és a csatlakoztatott orsó aljára van felszerelve. Az orsó a fogantyún keresztül csatlakozik a hajtórúdhoz (a felhasználó által biztosított) és a CS6-1 típusú mozgó mechanizmushoz. Az összekötő érintkező kés két hornyolt rézlemezből áll, amely nemcsak növeli az érintkezőkés hőelvezetési területét az alsó hőmérséklet csökkentése érdekében, hanem javítja az érintkezőkés mechanikai szilárdságát is, így a kapcsoló dinamikus stabilitása javul. Az érintkezőkés egyik végét csavarral rögzítik az érintkezőblokkra (vagy a vezető rúdra) (Shaw autója). GN19-12/1000, 1250 érintkező mágneses zárlemez beépítésével, plusz a mágneses reteszelőlap célja az, hogy amikor nagy zárlati áram esetén a két horony érintkező kést a| vonzerő. A GN19-12/400, 630 leválasztó kapcsolók kis átmenő áramkorláttal rendelkeznek, így nincs szükség mágneses reteszelőlemezre.

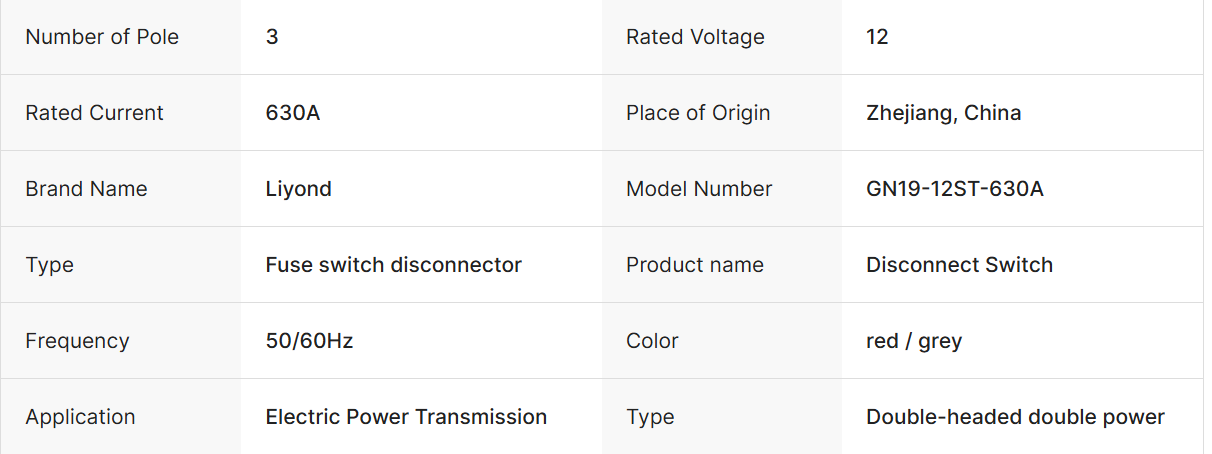

Kulcs attribútumok

Alapvető információk

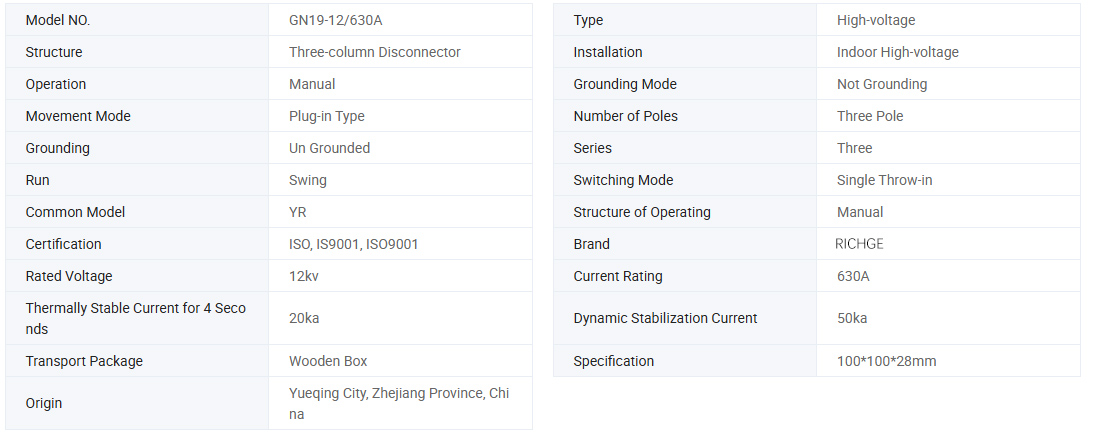

Műszaki paraméter

Modell	Névleges feszültség (kV)	Névleges áram (A)	Névleges rövid idejű ellenállási áram (a / 4s)	Névleges csúcsellenállási áram (a)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

Rajz

Használja a környezeti feltételeket

1. A környezeti hőmérséklet felső határa +40 ℃, alsó határa -l0 ℃, Megjegyzés: Tárolás és szállítás -25 ℃

2. Magasság legfeljebb 1000 m

3. Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag nem több 90%-nál

4. Vízgőznyomás: a napi átlag nem több, mint 2,2 × 10-3Mpa, a havi átlag nem több, mint 1,8 × 10-3Mpa

5. A környező levegőnek mentesnek kell lennie a korrozív vagy éghető gázoktól, vízgőztől és egyéb nyilvánvaló szennyeződésektől.

6. Nincs rendszeres és heves rezgés.

Megjegyzés: Kérjük, forduljon a gyártóhoz a probléma megoldásához, ha az nem felel meg a fenti feltételeknek

Rendelési utasítások

● OEM és ODM elfogadása: IGEN

● Tanúsítvány: CE, vizsgálati jelentések

● Gyártási idő: 7-12 munkanap

●Garanciaidő: 12 hónap

●Szállítási idő: 15 nap

●A kapcsoló megrendelésekor adja meg a típusjellemzőket, a névleges feszültséget, névleges áramerősséget és egyéb műszaki adatokat.

● Ha speciális igények merülnek fel, megbeszélheti velünk a megoldást.
