HFP sorozatú mechanikus párhuzamos stílus

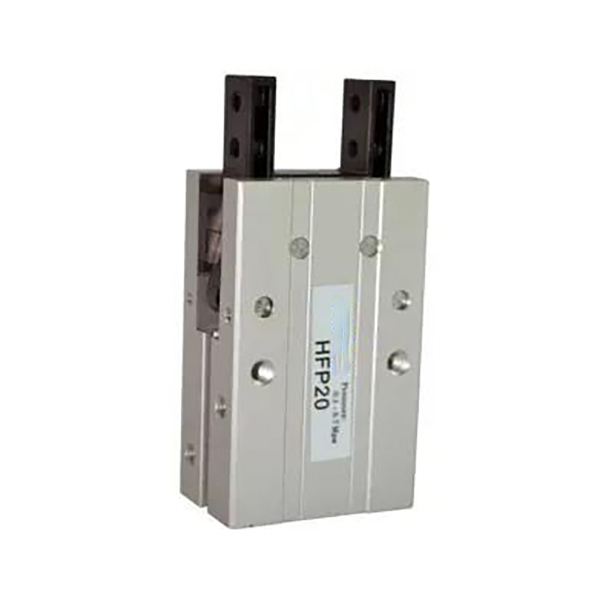

HFP sorozatú kar típusú gazdaságos párhuzamos pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH HFP sorozat mechanikus karos sebességváltót alkalmaz a kétpofás párhuzamos nyitáshoz és záráshoz. Alapvető erősségek: egyszerű emelőszerkezet versenyképes áron, stabil rögzítési teljesítmény, háromoldalas univerzális rögzítés, gyárilag előre telepített mágnes és kopásálló, hosszú élettartam. Ez a főáramú gazdaságos párhuzamos megfogó megoldás kis terhelésű, nagyfrekvenciás be-/kirakodáshoz és költségérzékeny automatizált állomásokhoz.

Alapvető szerkezet és működési jellemzők

     -- Működési elv: A dugattyú megnyomja a kart, hogy két pofát hajtson meg a párhuzamos mozgás érdekében. Tisztán mechanikus karhajtás, kevesebb alkatrész, alacsony karbantartási költség.

     -- Erőjellemző: A pofák beszorulnak, amikor a dugattyú kinyúlik, és kiold, amikor visszahúzódik. A szorítóerő 20-30%-kal nagyobb, mint a nyitóerő a munkadarab biztonságosabb megtartása érdekében.

     -- Stabilitás és pontosság: A pofák és a fő test közötti nagy érintkezési felület csökkenti a remegést és javítja a befogási pontosságot. A fém elválasztó lemezek elszigetelik a súrlódó felületeket, hogy csökkentsék a kopást és meghosszabbítsák az élettartamot.

     -- Rugalmas rögzítés: Három rögzítési felület (oldalsó / alsó / hátsó). Az integrált érzékelő hornyok lehetővé teszik a közvetlen mágneses kapcsoló felszerelését, extra konzolok nélkül.

     -- Anyag és tartósság: Kemény eloxált alumínium test, kopásálló kar alkatrészek és rozsdamentes acél pofák. Mechanikai ciklus élettartama ≥5 milliószor, alkalmas folyamatos nagyfrekvenciás automatizálási működésre.

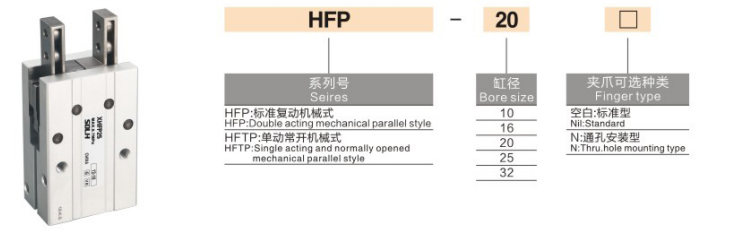

Teljes modellkódolási szabály

  1. Modellpélda: HFP20+2CS1-G

 2. Szabványos rendelési referenciapéldák

     -- HFP16: 16-os furatú, kettős működésű alapmodell kapcsoló nélkül

     -- HFP25N: 25-ös furatú, átmenő furattal szerelhető változat

     -- HFP32+2CS1-G: 32-es furat, két CS1-G mágneses kapcsolóval

Univerzális mag műszaki előírások (kettős hatású, 0,5 MPa-nál)

Alapvető versenyelőnyök

   1. Kiváló költség-teljesítményű emelőszerkezet

     -- Az egyszerű mechanikus sebességváltó csökkenti az alkatrészek számát. A csúcsminőségű párhuzamos megfogókhoz közeli teljesítmény, miközben az ár csak a vezetősín típusú modellek 1/2-2/3-át éri el.

   2. A nagyobb szorítóerő növeli a biztonságot

     -- A szorítóerő a kinyújtás során 20-30%-kal nagyobb, mint a kioldó erő, ami csökkenti a munkadarab elcsúszásának kockázatát kis terhelés mellett.

   3. Háromirányú univerzális rögzítés

     -- Rögzítő furatok állnak rendelkezésre az oldalon, az alsó és a hátsó oldalon, támogatja a vízszintes, függőleges és oldalsó összeszerelést a könnyű helyszíni üzembe helyezés érdekében.

   4. Beépített mágnes, készen áll az érzékelő felszerelésére

     -- Alapkivitelben beépített állandó mágnes. Testre fenntartott csúszóhornyok a CS1-G kapcsolókhoz; nincs szükség extra rögzítőelemekre.

   5. Kopásálló kialakítás a nagy ciklusú működéshez

     -- A fém súrlódásgátló leválasztók csökkentik az alkatrészek kopását, így hosszú élettartamot biztosítanak a folyamatos automatizált gyártósoroknak.

Rögzítési formák és tipikus ipari alkalmazások

   1. Szerelési lehetőségek

     -- Oldalsó rögzítés: Vízszintes rögzítés szerelősoros be-/kirakodáshoz

     -- Alsó rögzítés: Függőleges emelés fröccsöntéshez és szerszámgépek felszedéséhez

     -- Hátsó rögzítés: Oldalirányú megfogás szűk, keskeny állomásokhoz

   3. Tipikus alkalmazási forgatókönyvek

     -- 3C és elektronika: Miniatűr műanyag alkatrészek, hardverrészek és akkumulátorházak megfogása

     -- Gépjárműalkatrészek: Kis bélyegzőalkatrészek, gumielemek és belső kárpitok átvitele

     -- Csomagolás és logisztika: Kis kartondobozok, műanyag zacskók és miniatűr raklapok komissiózása

     -- Általános automatizálás: Az állomás pozicionálásának rögzítése és a nagyfrekvenciás dugattyús kezelés

Kiválasztás összehasonlítása: HFP kar VS HFY Pivot VS MHZ2 lineáris vezetőmegfogó

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása a munkadarab tömege alapján

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Tartalék ≥30% biztonsági ráhagyás.

   2. Löket ellenőrzése

     -- A mechanikai interferencia elkerülése érdekében ügyeljen arra, hogy a pofa mozgása ≥ a munkadarab külső mérete plusz legalább 2 mm hézag legyen.

   3. Konfiguráció egyeztetés

     -- Automatikus jelreteszelés: szereljen fel két CS1-G mágneses kapcsolót a nyitott és zárt állapot észlelésére.

     -- A berendezés szűk elrendezése: A HFP háromoldalas rögzítése rugalmas telepítési megoldásokat kínál.

Egy mondat összefoglalása

     A SOLH HFP gazdaságos emelőkaros párhuzamos pneumatikus megfogó nagyobb szorítóerővel rendelkező mechanikus karhajtással, háromoldalas univerzális rögzítéssel és beépített mágnesgyűrűvel, ideális alacsony költségű könnyű és közepes terhelésű megfogási megoldással a nagyfrekvenciás 3C-hez, csomagoláshoz és általános költségérzékeny automatizált kezelőállomásokhoz.
