HSV sorozatú 3/2 utas kézi tolószelep | Egyenesen átmenő pneumatikus forrás csúszókapcsoló

Márka: SOLH by Richge Technology | 3/2 utas önzáró kézi tolószelep pneumatikus áramkörhöz Kézi be-ki és nyomáscsökkentő

1. Termék áttekintése

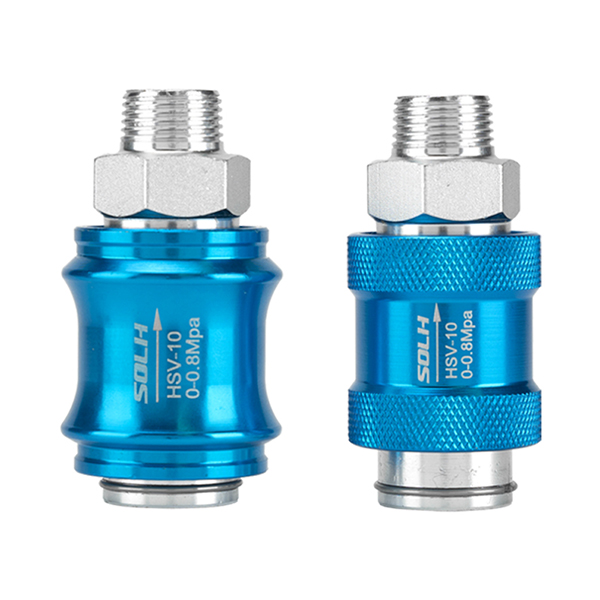

     A SOLH HSV sorozat szabvány3/2 utas kézi tolós pneumatikus szelep egyenes hüvelyes push-pull szerkezettel, teljes mértékben megfelel az AirTAC HSV sorozat specifikációinak és univerzálisan cserélhető hazai megfelelő modellekkel. A nem rugós önzáró kialakításnak köszönhetően a levegőellátást előre tolással, a nyomáscsökkentő kipufogót pedig hátrahúzással valósítja meg. A beépített kipufogó-logikával a szelep záráskor azonnal kiadja a maradék nyomást a hátsó csővezetékekből. Professzionálisan alkalmazzák kézi főkapcsolóként pneumatikus elágazó áramkörökhöz és léglezáró biztonsági szelepként a berendezések karbantartásához, stabil önzáró és biztonságos nyomáscsökkentő teljesítményt nyújt.

  1.1 A légikikötő alapvető logikája és működési elve

     • A légikikötő meghatározása: P (levegő bemenet), A (munka kimenet), R (beépített kipufogó nyílás)

     • Normálisan zárt állapot: P-A áramkör leválasztva, A-R áramkör szakadt a folyamatos elszíváshoz

     • Működő push állapot: P-A kör csatlakoztatva a levegőellátáshoz, A-R kör zárva a nyomástartáshoz

     • Működési funkció: Axiális hüvely toló-húzó működés mechanikus önzáró szerkezettel, nincs helyzet eltérés a kezek elengedése után

2. Modellkódolási szabályok és szálspecifikációk

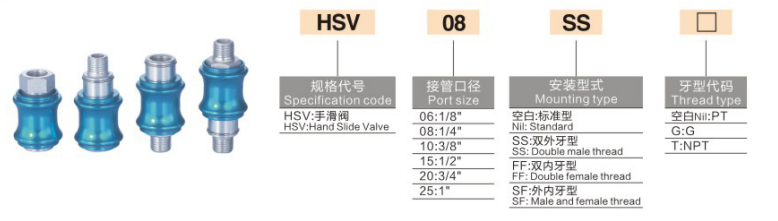

  Kódolási logika: HSV [Port mérete] - [Szálszerkezet kód] + [Száltípus kódja]

 2.1 Portméret specifikáció

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Szálszerkezet utótag kódja

     • SF: Szabványos szerkezet, egy külső menet + egy belső belső menet (a leggyakoribb modell)

     • SS: Dupla külső menet mindkét végén

     • FF: Dupla belső menet mindkét végén

  2.3 Menettípus kódja

     • Alapértelmezett: PT kúpos menet

     • G: Brit szabványos párhuzamos menet

     • T: NPT amerikai szabvány kúpos menet

  Modell példa: HSV08-SF | G1/4 port, szabványos egy-külső-egy belső menetes kézi tolószelep, a legszélesebb körben használt specifikáció a piacon

 2.4 Full Series Mainstream specifikációs paraméterek

3. Alapvető műszaki paraméterek

4. Strukturális alapelőnyök

     • Inline, egyenesen keresztüli telepítés: Pneumatikus leágazó csővezetékek soros csatlakoztatására tervezve, alap nem szükséges, közvetlenül menetes és légcsövek közepébe szerelhető az egyszerű és helytakarékos elrendezés érdekében.

     • Biztonságos 3/2 utas nyomáscsökkentési logika: Húzza meg a levegőbeszívást, és engedje el az összes maradék nyomást a hátsó hengerekből és csővezetékekből; nyomja meg a levegőellátás és a nyomástartás helyreállításához. Hatékonyan kiküszöböli a maradék nyomás veszélyeit a berendezés karbantartása során.

     • Megbízható önzáró teljesítmény: Mechanikus pozicionáló önzáró szerkezet, nincs rugóvisszaállítás, stabil pozicionálás a működés után, nincs véletlen elmozdulás vagy légszivárgás.

     • Változatos szálillesztés: Több menetes szerkezet és típus választható, tökéletesen kompatibilis a gyorsszerelvényekkel, belső menetes csatlakozásokkal és KQ2 légcsövekkel a rugalmas helyszíni összeszerelés érdekében.

     • Tartós korróziógátló szerkezet: Kemény eloxált alumínium test és rozsdamentes acél orsó kopásállóságot, oxidációállóságot és hosszú távú stabil működést ér el összetett környezetben.

5. Kiválasztási megkülönböztetés: HSV kézi tolószelep vs 4HV kézi forgószelep

6. Tipikus alkalmazási forgatókönyvek

     • Egyhengeres ágvezérlés: A levegőforrás és a mágnesszelep közé van beépítve, hogy megvalósítsa a kézi levegőlezárást és a maradék nyomáscsökkentést a berendezés leállításához és karbantartásához.

     • Berendezés fő levegőelzáró: A szerszámgép fő levegőbeszívó vezetékére szerelve az általános gyors nyomáscsökkentés és a biztonságos leállítás érdekében.

     • Vákuum áramkör kapcsolás: Vákuumszivattyú leágazó áramköreinél alkalmazható kézi indítás-leállítás vezérléshez; húzza meg a szelepet a vákuumnyomás gyors felszabadításához és a biztonságos működés biztosításához.

Egy mondat összefoglalása

     A SOLH HSV sorozat egy 3/2 utas önzáró, egyenes kézi tolószelep beépített nyomáscsökkentő funkcióval. Kenőanyagmentes működéssel, változatos menetopciókkal és biztonságos maradéknyomású kipufogó logikával ez a standard kézi levegőforrás-kapcsolószelep a pneumatikus kör karbantartásához és az elágazás ki-be vezérléséhez.
