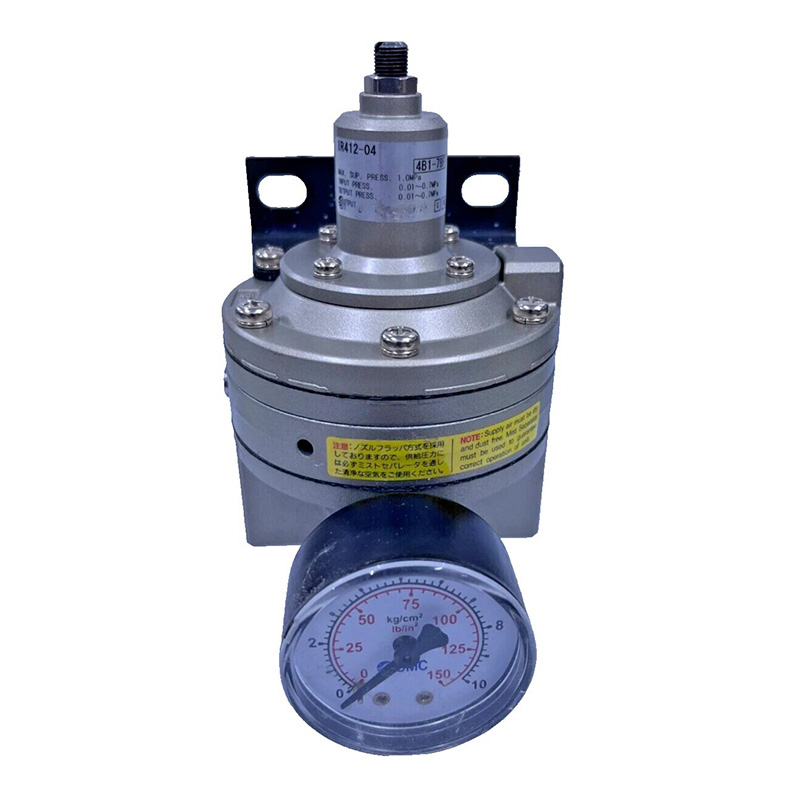

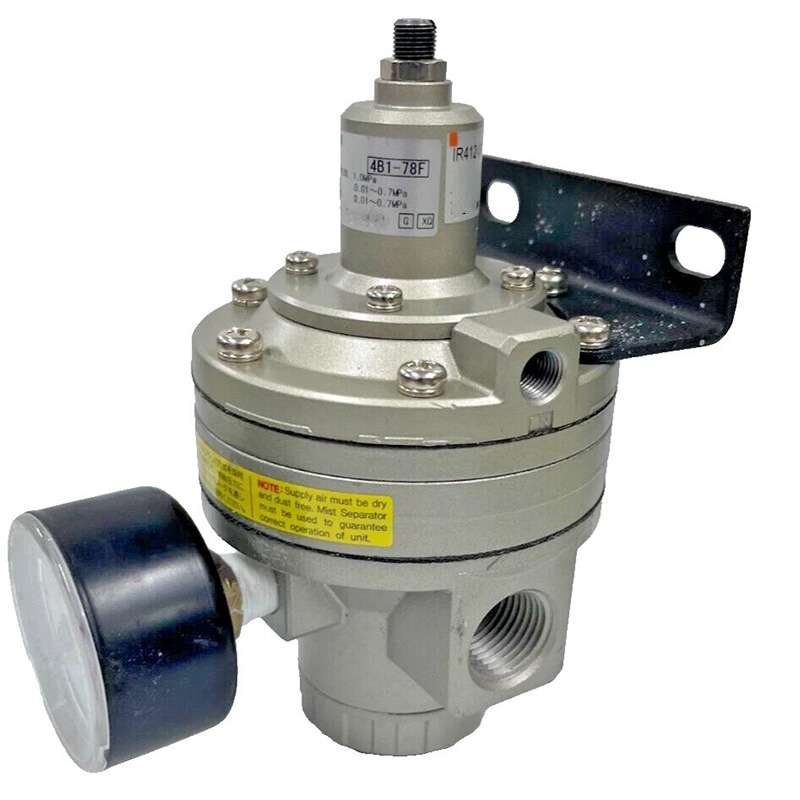

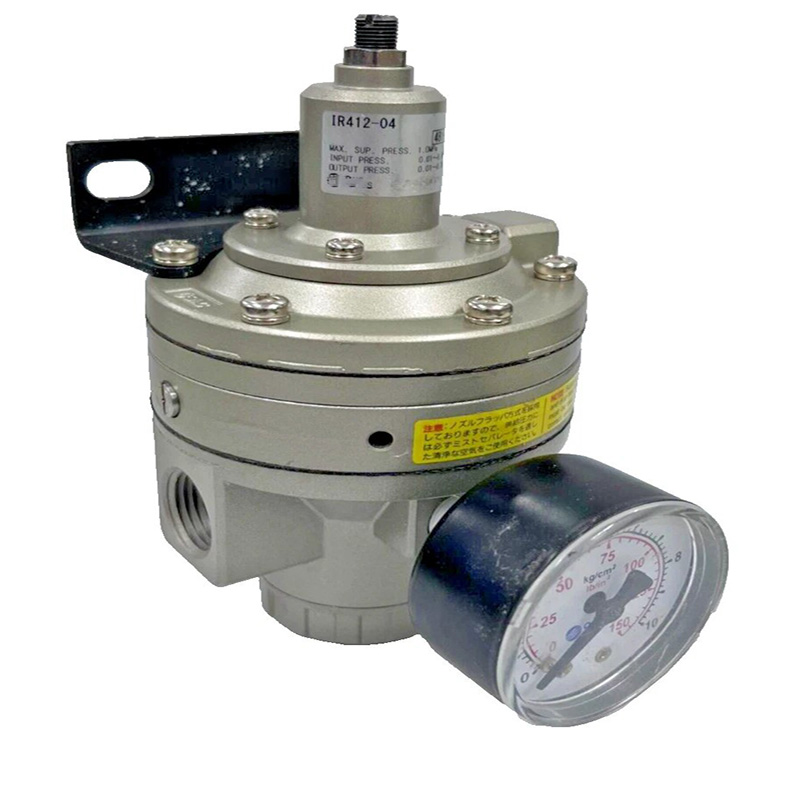

IR412-04-X32 nagy pontosságú, pilóta működtetésű szabályozó

Márka: SOLH, Richge Technology (睿其格科技)

Termék áttekintése

     Az IR412-04-X32 az IR sorozatú nagy áramlású, pilótavezérlésű precíziós nyomásstabilizátorhoz tartozik. Ezt a szabályozót nagy igénybevételű pneumatikus munkakörülményekre tervezték, amelyek ultrastabil kimeneti nyomást és apró nyomásingadozást igényelnek, teljes mérete és teljesítménye cserélhető az eredeti SMC IR412 sorozattal.

1. Alapvető műszaki előírások

      -- Sorozatnév: IR412 nagy pontosságú stabilizáló szabályozó

      -- Komplett modell: IR412-04-X32

          · 04: Főcsatlakozó menete Rc 1/2"

          · X32: Egyedi speciális konfiguráció, beleértve a hátsó kipufogót, fokozott érzékenységet és minimális egyenletes levegőfogyasztást

     -- Szerkezet típusa: Pilóta működtetésű tehermentesítő precíziós szabályozó

     -- Alkalmazható közeg: Száraz és tiszta sűrített levegő

     --Maximális bemeneti üzemi nyomás: 1,0 MPa

     - Állítható nyomástartomány: 0,01-0,7 MPa

     -- Vezérlés pontossága

        · Érzékenység: 0,2% teljes skála

        · Ismételhetőség: ±0,5% teljes skála

     -- Áramlási teljesítmény: Maximális áramlási kapacitás, közel kétszerese az IR201 modell áramlásának

     -- Csökkentett kipufogó-kapacitás: A túlnyomásos kipufogógáz-áram 5-ször nagyobb, mint a hagyományos precíziós szabályozóknál

     – Állandó levegőfogyasztás: rendkívül alacsony, kevesebb, mint 1 l/perc

     --Üzemi hőmérséklet: -5℃ ~ +60℃

     -- Nettó tömeg: kb. 1,0 kg

     --Rögzítési lehetőségek: Panelre vagy konzolra szerelhető; nyomásmérő az első vagy a hátsó oldalra szerelhető

2. A fúvóka-csappantyú pilóta működési elve

     -- Nyomásbeállítási szakasz: Forgassa el a beállító gombot a belső rugó összenyomásához és a fúvóka járatának zárásához; a pilot levegő megnyomja a fő orsót a kimeneti nyomás beállításához.

     --Stabil szabályozási fokozat: A kimeneti nyomás a membránra hat, hogy ellensúlyozza a rugófeszültséget, állandó előre beállított nyomást fenntartva.

     --Túlnyomás-mentesítő szakasz: Ha az utánoldali nyomás meghaladja a célértéket, a membrán felemelkedik, hogy kinyissa a fúvókát, a vezérlőnyomás azonnal leesik, és a főszelep nagy sebességgel bocsátja ki a felesleges levegőt. Alapvető előny: A kombinált pilótavezérlés és tehermentesítő szerkezet ultragyors reakciósebességet, stabil nyomáskibocsátást és kiemelkedő nagy áramlási teljesítményt biztosít.

3. Teljes modellkód-magyarázat (IR412-04-X32)

     --IR412: Nagy kaliberű, nagy pontosságú szabályozó alapsorozat

     --04: Fő port specifikációja Rc 1/2"

     --X32: Egyedi frissítési verzió

        · Hátsó kipufogó elrendezés (a szabványos verzió első kipufogót alkalmaz)

        · Jobb válaszérzékenység

        · Alacsony állandó levegőfogyasztású kialakítás

4. A termék fő előnyei

     - Kiváló vezérlési pontosság 0,2%-os teljes skála érzékenységgel, tökéletesen illeszkedő feszültségszabályozással, precíz pozicionálással és folyadékadagoló berendezéssel.

     -- A nagy 1/2 hüvelykes port maximális áramlást biztosít, támogatja a nagy furatú hengereket és a nagy fogyasztású pneumatikus gyártósorokat.

     -- Azonnali nyomáskorrekció a nagy térfogatú tehermentesítő csatornán keresztül a kimeneti nyomásingadozás gyors kiküszöbölése érdekében.

     --Energiatakarékos kialakítás 1 l/perc alatti állandósult levegőfogyasztással a hosszú távú üzemeltetési költségek csökkentése érdekében.

     -- Rugalmas telepítési elrendezés; A nyomásmérő és a rögzítőkonzol igény szerint az első vagy a hátsó oldalra szerelhető.

     A --X32 testreszabott hátsó kipufogógáz megakadályozza a por és olajköd szennyeződését a tiszta munkakörnyezet fenntartása érdekében.

5. Tipikus alkalmazási forgatókönyvek

     Precíziós ragasztóadagoló és ipari bevonat gyártósorok Film-, huzal- és textilfeszesség-szabályozó gépek nyomtatáshoz, lítium akkumulátorhoz és textiliparhoz Nagysebességű hengerpozicionáló berendezések, hidraulikus pneumatikus prések és átviteli automatizálás Laboratóriumi mérőműszerek és hosszú távú nyomástartó áramkörök Félvezető, elektronikai összeszerelés és tisztatéri platformok

A modell teljesítményének összehasonlítása: IR412 VS IR201 VS ARJ310

Egy mondat összefoglalása

     Az IR412-04-X32 egy SMC-kompatibilis, nagy kaliberű pilóta precíziós szabályozó, amely X32-re szabott hátsó kipufogógázzal és ultraalacsony levegőfogyasztással rendelkezik, és a legjobb nyomásszabályozási megoldásként szolgál a nagy áramlású precíziós adagolási, feszültségbeállító és pozicionáló automatizálási rendszerekben.
