M5 sorozatú 5/2 utas mechanikus szelep | M5 menetlöket és kézi vezérlőszelep

Márka: SOLH by Richge Technology | 5/2 utas rugóvisszatérítésű mechanikus és kézi vezérlőszelep M5 × 0,8 menettel

1. Termék áttekintése

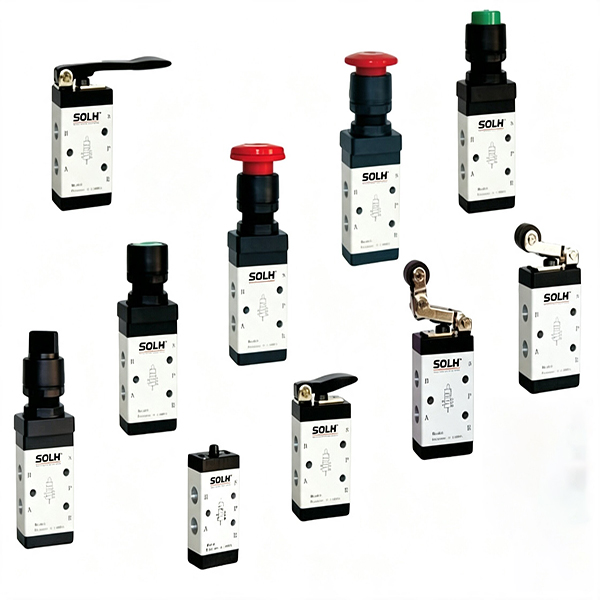

     A SOLH M5 sorozat professzionális5/2 utas orsó típusú mechanikus szelep egységes M5×0.8 finommenetes interfésszel. A tekercsmentes kialakításnak köszönhetően pusztán külső mechanikus erő és automatikus rugóvisszaállítás hatására a légkör megfordítását valósítja meg. Széles körben alkalmazzák a hengerlöket-határpozícionáláshoz, a helyben történő visszacsatoláshoz és a berendezések kézi start-stop pneumatikus vezérléséhez. A teljes sorozat két magtípust fed le: mechanikus kioldó (görgő / dugattyú) és kézi vezérlés (gomb / kar). Teljesen cserélhető az AirTAC M5 sorozatú és univerzális háztartási mechanikus szelepekkel a közvetlen cseréhez.

  1.1 Szabványos légikikötő definíció

     • P Port: Fő sűrített levegő bemenet

     • A/B működő portok: Csatlakoztassa kettős működésű hengerekkel a teleszkópos vezérléshez

     • R1/R2 kettős kipufogónyílás: A szeleptest oldalra szerelt kipufogónyílásai, közvetlenül kompatibilisek a mikro hangtompítóval a zajcsökkentés és a por megelőzése érdekében

     • Alapfunkció: 5/2 irányú rugóvisszatérítéses szerkezet, a külső erő eltávolítása után automatikusan visszaáll az eredeti állapotba

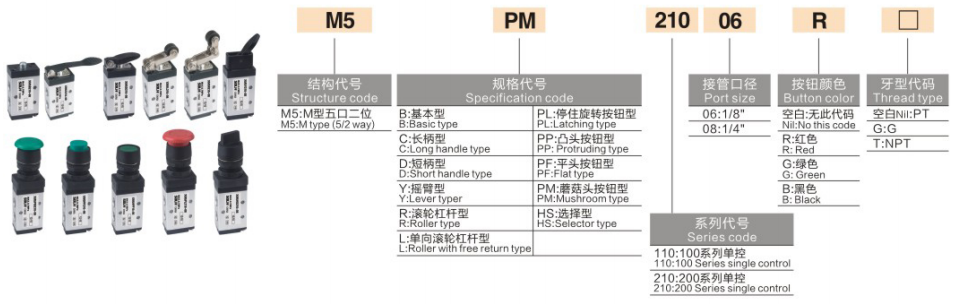

2. Modellkódolási és fejtípus-választási útmutató (alapkiválasztási alap)

 1. Egységes kódolási szabály: M5【Fej kód】-05 (a 05 az egységes M5 menetes csatlakozót jelenti a teljes sorozathoz)

 2. Modellpélda: M5R-05 | Görgőkaros típusú 5/2 utas mechanikus szelep szabványos M5 menetes csatlakozóval

3. Alapvető műszaki paraméterek

4. Strukturális alapelőnyök

     • Kiegyensúlyozott orsószerkezet: Kiegyensúlyozott csúszóorsó kialakítást alkalmaz, mentes a levegőforrás ellennyomásának zavarásától. Csak kis külső erő szükséges a tolatás befejezéséhez érzékeny és könnyű működéssel.

     • Kettős osztott kipufogórendszer: Független R1/R2 kétoldali kipufogónyílások külső elrendezéssel. Közvetlenül telepítse a mikro hangtompítókat a hatékony zajcsökkentés és a porszigetelés érdekében, biztosítva a stabil, hosszú távú működést.

     • Többszögű telepítés: A szeleptest felső és alsó része rögzítőfuratokkal van fenntartva, amelyek lehetővé teszik a tetszőleges szögben történő fix beépítést, hogy alkalmazkodjanak a különféle berendezések térelrendezéseihez.

     • Teljes sorozatú univerzális cserélhetőség: Egységesített teljes szelepházméret a teljes M5 sorozathoz, kompatibilis az azonos specifikációjú elosztóalappal az ingyenes csere és a moduláris összeszerelés érdekében.

5. Tartozékok és elosztóalap

     • M5 elosztóalap (M5M): 1F/2F/3F többlengőkaros elosztólemezek, amelyek megvalósítják a központi P-port levegőellátást, a szétszórt egyszelepes csővezetékek cseréje az áramköri elrendezés egyszerűsítése érdekében.

     • Támogató segédcsapatok: M5-től G1/8-ig redukáló egyenes szerelvények, M5-ös mikro hangtompítók, M5-ös gyorscsatlakozók (saját φ3/φ4 légcsövek), fix rögzítőkonzolok.

6. Kiválasztási megkülönböztetés: M5 vs S3 mechanikus szelep

7. Klasszikus alkalmazási áramkörök

     • Hengerkorlát szabályozás: A henger terelőlapja kioldja az M5R görgős mechanikus szelepet, előjelet ad ki a 4V mágnesszelep vezérléséhez, automatikus irányváltást valósít meg, amikor a henger eléri a kijelölt pozíciót.

     • Kézi Start-Stop vezérlés: Az M5PP gombagombos szelep közvetlenül szabályozza a kis kettős működésű hengerek teleszkópos működését a helyszíni kézi működtetéshez.

     • Szerszámsor-felismerés: Az M5B dugattyús felső rúdszelep a szerszámon belüli érzékelő kapcsolóként működik, hogy megvalósítsa az automatikus pneumatikus logikai kioldást a szerszámok pozicionálásához.

Egy mondat összefoglalása

     A SOLH M5 sorozat egy teljes funkcionalitású, 5/2 utas rugós visszacsatolású mechanikus szelep egységes M5×0,8 menettel. A mechanikus löketkorlátozást és a több kézi vezérlési módot integrálva érzékeny működést, tartós teljesítményt és univerzális cserélhetőséget biztosít, mivel ez a preferált mikropneumatikus vezérlőelem a hengerjelek visszacsatolásához és a berendezések kézi pneumatikus kapcsolásához.
