MBB sorozat könnyű kötőrúd standard henger

Márka: SOLH by Richge Technology

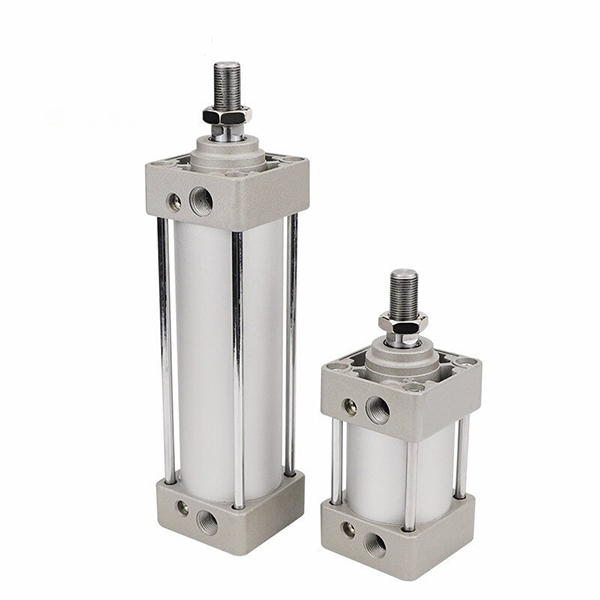

Termék áttekintése

     SOLH MBB sorozat könnyű kötőrúd standard henger (MB-Z sorozat), a hagyományos MB sorozat továbbfejlesztett utódja 10%-os súlycsökkentéssel. Négyzet alakú végsapkákkal, állítható kétvégű légpárnákkal és számos rögzítési lehetőséggel. Széles körben használják általános automatizálási berendezésekben közepes sebességű, nagyfrekvenciás és közepes terhelési feltételek mellett. A beépítési méretek megfelelnek az ISO 15552 szabványnak, felcserélhetők a konkurens márkájú hajtórúd-hengerekkel.

Alapfelépítés és jellemzők

   1. Szerkezet: Kerek alumínium hordó, belső kötőrudak, négyzet alakú végsapkák, állítható légpárna mindkét végén, nagy szerkezeti merevség.

   2. Anyag: kemény eloxált alumínium hordó, nagy szilárdságú öntött végsapkák, kemény krómozott dugattyúrúd, nagy szakítószilárdságú kötőrudak, kopásálló és hosszú élettartamú.

   3. Működési változatok

     -- MBB: Egyrúd, kettős működésű (beépített mágnes nélkül)

     -- MDBB: Egyrúd, kettős működésű (beépített mágnesgyűrű az automatikus kapcsolóhoz)

     -- MBW/MDBW: Kettős rúd, kettős működésű, kiváló csavarodásgátló teljesítmény

   4. Párna: Függetlenül állítható légpárna mindkét végén, hatékonyan csökkenti az ütközést, a vibrációt és a zajt.

   5. Érzékelő beszerelése: Előre megmunkált hornyok az M9B/A93/M9BW mágneses automatikus kapcsolókhoz a dugattyú helyzetének érzékelésére.

   6. Könnyű fejlesztés: Optimalizált végsapka geometria, 10%-kal könnyebb, mint a régi MB modell, könnyebb összeszerelés és szállítás.

   7. Szabványos kompatibilitás: ISO 15552 szerelési szabvány, közvetlen márkák közötti cserélhetőség.

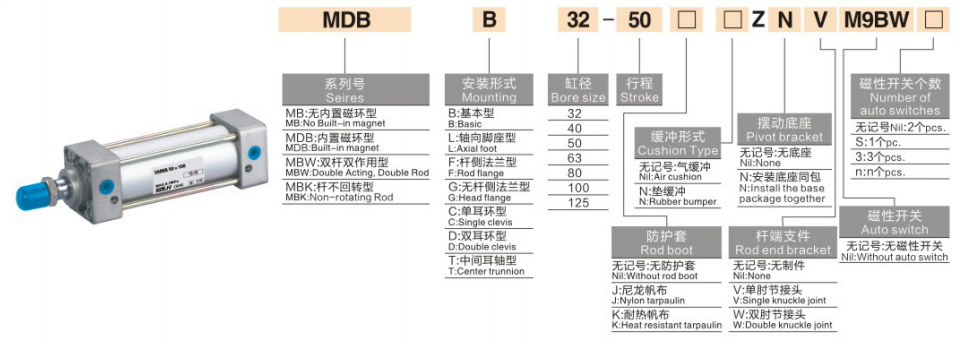

Teljes modellkódolási szabály

   1. Modellpélda: MDBB40-100Z-M9BW

   2. Szabványos rendelési példák

     -- MBB50-200Z: Bore50, stroke200, könnyű alapmodell mágnes nélkül

     -- MDBB63-150Z-LB: furat 63, löket 150, beépített mágnes, talprögzítés

     -- MDBB80-300Z-FA: Bore80, löket 300, rúdoldali karimás rögzítés

Alapvető műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

 1. Kettős hatású MBB / MDBB

Szerelési típusok és származékos modellek

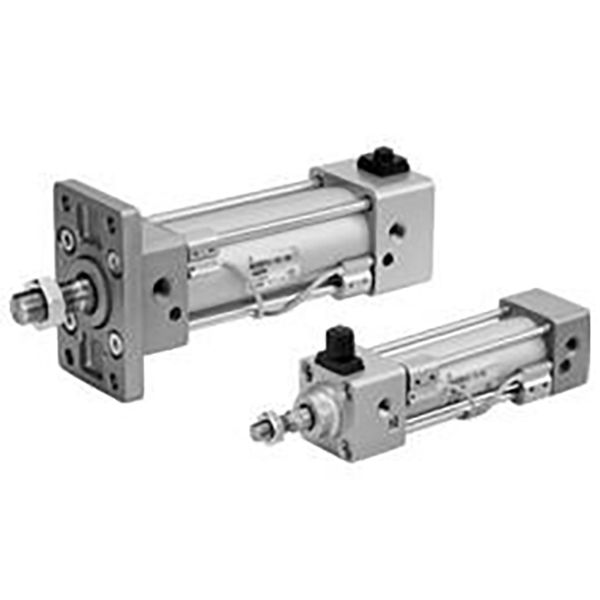

   1. Szerelési lehetőségek

     -- B Alaptípus: Közvetlen szerelés a zárósapkán keresztül a furatokon keresztül

     -- LB lábtartó: Stabil vízszintes telepítés nagy terheléshez

     -- FA/FB karima: Rúdoldali/fejoldali karima függőleges rögzítéshez

     -- C/D kapocs: Egy-/kettős kengyel a csuklós lengőmozgáshoz

     -- T Trunnion: Középső rugós tartó a forgó mechanizmushoz

   2. Fő származékos sorozat

     -- MBB/MDBB/MBW: Szabványos egyrúd nem mágneses/mágneses és dupla rúd henger

     -- MBK/MDBK: Nem forgó rúdhenger a dugattyúrúd elcsavarodásának megakadályozására

     -- -XB6 Magas hőmérsékletű típus: Működési tartomány -20 ~ +150 ℃

     -- -XC6 rozsdamentes acél dugattyúrúd: Enyhén korrozív és nedves környezethez

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt a tényleges terhelésből, tartalék ≥50% biztonsági tartalék. Részesítse előnyben az MBB-t a közepes sebességű, közepes terhelésű általános automatizáláshoz.

   2. Löket megerősítése: Adjon hozzá 10-20 mm biztonsági ráhagyást a hatékony mozgáshoz. Max standard löket 1000mm, testreszabva 1500mm-ig.

   3. Konfiguráció egyeztetés

     -- Pozícióérzékelés: Válasszon MDBB beépített mágneses modellt, és illessze az M9B/A93 automatikus kapcsolókat.

     -- Rögzítés: LB lábtartó vízszintes nagy terheléshez; Az FA karima függőleges beépítéshez előnyös.

     -- Speciális feltételek: Válassza az -XB6-ot magas hőmérséklethez, az -XC6-os rozsdamentes rudat korrozív környezethez.

Egy mondat összefoglalása

     A SOLH MBB könnyű kötőrúd szabványos henger megfelel az ISO15552 szabványnak, állítható légpárnával és többféle rögzítési módszerrel van felszerelve, ideális általános célú lineáris működtető szerkezet közepes terhelésű, nagyfrekvenciás automatizálási gyártósorokhoz.
