MGJ sorozatú ultrakompakt mini vezetőrúd-henger | Nagy pontosságú forgásgátló típus

Márka: SOLH by Richge Technology

Termék áttekintése

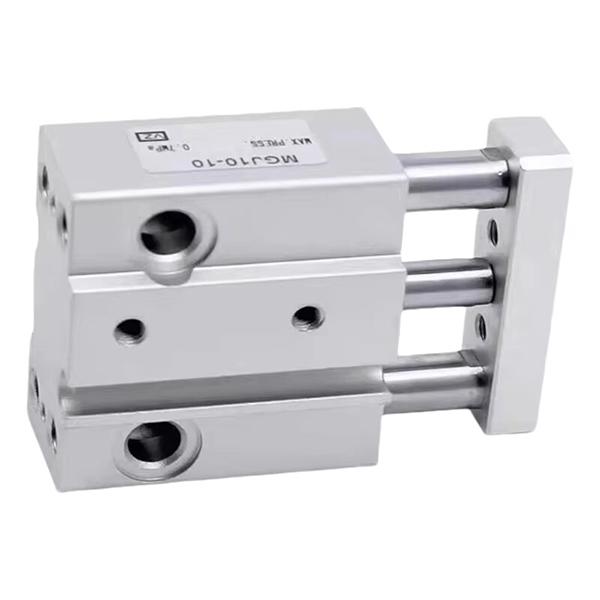

     A SOLH MGJ sorozat egy rendkívül kicsi, nagy pontosságú és könnyű vezetőrúd-henger, amelyet kifejezetten mikroautomatizálási forgatókönyvekhez terveztek. Ultrakompakt miniatür szerkezettel, ±0,1°-os pontos elfordulásgátló teljesítménnyel, kétirányú rögzítéssel és egyoldalas központi cső- és vezetékkialakítással ez a sorozat csak a φ6 és φ10 furatméreteket fedi le, ultrarövid, 5–20 mm-es lökettel. Tökéletesen szabott mikroterhelésű, korlátozott helyigényű és nagy pontosságú pozicionálási alkalmazásokhoz elektronikus berendezésekben, orvosi műszerekben és precíziós gépekben, és a miniatűr automatizált rendszerek központi végrehajtó elemeként szolgál.

Alapvető pozicionálás és szerkezeti jellemzők

1.Extrém miniatürizálás és ultrakompakt méret

• Ultra-kicsi specifikációs lefedettség: Rendelhető φ6 mm-es és φ10 mm-es, ultra-kis furatméretben, hozzáillő 5/10/15 mm-es (φ6) és 5/10/15/20 mm-es (φ10) rövid löketekkel, kifejezetten mikrolöketű vezetési igényekhez tervezve.

• Vékony és vékony testméret: Az MGJ6 ultrakompakt modell ultravékony és keskeny, 23 + löket (hossz) × 29 mm (szélesség) × 14,5 mm (magasság) testmérettel rendelkezik, minimális beépítési helyet foglal el, és alkalmazkodik a rendkívül integrált kompakt berendezések elrendezéséhez.

2.Nagy pontosságú elfordulásgátló teljesítmény

• A beépített kettős vezetőrudakkal és az integrált vezetőkeret-szerkezettel felszerelt MGJ sorozat kiváló elhajlásgátló képességgel rendelkezik. Az ultra-alacsony forgástűrés eléri±0,1°, hatékonyan elkerüli a helyzeteltéréseket a mikroalkatrészek befogása, összeszerelése és finombeállítása során, és biztosítja a következetes, nagy pontosságú pozicionálási pontosságot.

3.Rugalmas szerelés és központosításCsővezeték tervezés

• Kétirányú rögzítési támogatás: Mind az alsó, mind a hátsó felület fix beépítésre van fenntartva, támogatva a többszögű elrendezést szűk és szűk helyeken, erős jelenethez való alkalmazkodással.

• Egyoldali központosított csövek és vezetékek: A levegőcsövek és a mágneses kapcsolóvezetékek egy oldalon egyenletesen vannak elhelyezve, így a többhengeres sűrű elrendezés során tiszta és szabványos huzalozás érhető el, leegyszerűsítve a helyszíni telepítést és a későbbi karbantartást.

• Dupla kapcsoló telepítés ultrarövid lökethez: Még az 5 mm-es minimális löketet is fel lehet szerelni két mágneses kapcsolóval, amely lehetővé teszi mindkét löketvég átfogó helyzetérzékelését holtszög nélkül.

4.Könnyű és tartós ciklikus működés

• Ultrakönnyű testsúly: Rendkívül alacsony összsúly – az MGJ6-5 mindössze 27,3 g, a maximálisan specifikált MGJ10-20 pedig mindössze 63,2 g, ami nagymértékben csökkenti a berendezés terhelését, és alkalmas könnyű mikroautomatizált mechanizmusokhoz.

• Karbantartásmentes és stabil működés: A kétvégű gumipufferrel rendelkező olajmentes kenési kialakításnak köszönhetően támogatja a hosszú távú, nagyfrekvenciás, kis terhelésű ciklikus mozgást, alacsony zajszinttel, stabil működéssel és hosszú élettartammal.

Teljes modellkódolási szabály

Modellpéldák: MGJ6-10-F8N | MGJ10-15S

Szabványos rendelési hivatkozási példák

• MGJ6-5: φ6 furat, 5 mm löket, szabványos típus mágneskapcsoló nélkül

• MGJ10-15-2S: φ10 furat, 15 mm-es löket, 2 mágneses kapcsolóval felszerelve a kétvégű helyzetérzékeléshez

• MGJ6-10-F8N: φ6 furat, 10 mm-es löket, D-F8N mágneses kapcsolóval

Alapvető műszaki adatok (20 ℃, 0,5 MPa szabványos állapot)

1. Alapvető általános előírások

• Üzemmód: Kettős hatású oda-vissza mozgás

• Üzemi nyomástartomány: 0,15 ~ 0,7 MPa; Ellenőrző nyomás: 1,05 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes munkakörnyezet)

• Dugattyú működési sebessége: 50-500 mm/s

• Puffer mód: Kétvégű gumi puffer a stabil ütéselnyelés érdekében

• Kenési mód: Olajmentes, karbantartást nem igénylő működés

2.Elméleti kimeneti tolóerő (@0,5 MPa)

3.Terméktömeg-specifikáció (g)

Tipikus ipari alkalmazási forgatókönyvek

• Elektronikus precíziós berendezések: Mobiltelefon és kamera alkatrészeinek mikro rögzítése, apró PCB kártya tolás, terminál krimpelés pozicionálás és mikromodul precíziós összeszerelés.

• Orvosi műszerek: Miniatűr szelep kapcsolás, mintavevő tű emelés és süllyesztés, valamint minimálisan invazív orvosi berendezések precíz meghajtása, megfelel az orvosi tisztaság és stabil működés követelményeinek.

• Precíziós gépek és optika: Mikroalkatrész-összeállítás pozicionálás, optikai lencse finombeállítás, érzékelő szonda mikroelmozdulás kalibrálása és nagy pontosságú mikrobeállító mechanizmusok.

• Félvezető ipar: Apró ostyák mikro-fordítása, miniatűr jig emelés és pozicionálás, valamint könnyű terhelésű végrehajtó műveletek pormentes, tiszta félvezető műhelyekben.

MGJ sorozat vs MGP sorozat alapösszehasonlítása (Mini vs Standard)

Gyors kiválasztási útmutató

1. Furatméret kiválasztása: Válassza a φ6 mm-t ≤10N munkaterheléshez; válasszon φ10mm-t ≤30N üzemi terheléshez, és egyeztesse a ≥2 biztonsági tényezővel a stabil működés érdekében.

2. Löket specifikáció kiválasztása: Válassza az 5/10/15/20 mm-es ultrarövid löketet a tényleges mikroelmozdulásos vezetési követelményeknek megfelelően.

3. Mágneses kapcsoló konfiguráció: Válassza a 2S-t a kétvégű pozícióérzékeléshez; válasszon egyetlen S-t az egyvégű jel-visszacsatoláshoz; nincs jelölés a kapcsoló nélküli alapmodellhez.

Egy mondat összefoglalása

     A SOLH MGJ sorozatú ultrakompakt mini vezetőrúd-henger mikroméretű, ±0,1°-os nagy elfordulásgátló pontossággal, könnyű, olajmentes működéssel és rugalmas rögzítéssel rendelkezik, mivel ez az optimális, nagy pontosságú mikro-pneumatikus hajtómű a kis helyigényű miniatűr automatizáláshoz, orvosi és elektronikus berendezésekhez.
