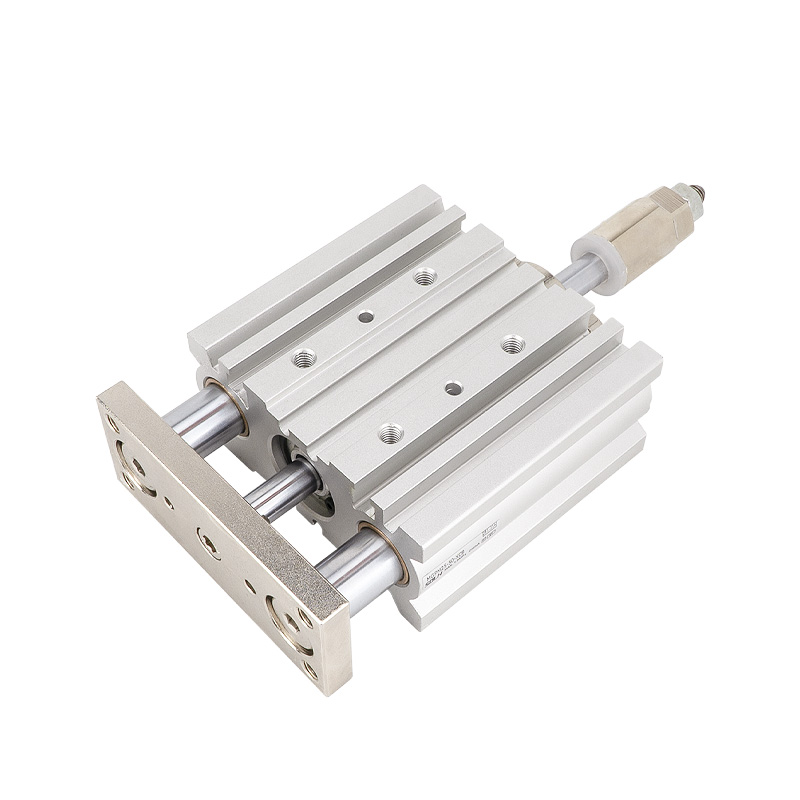

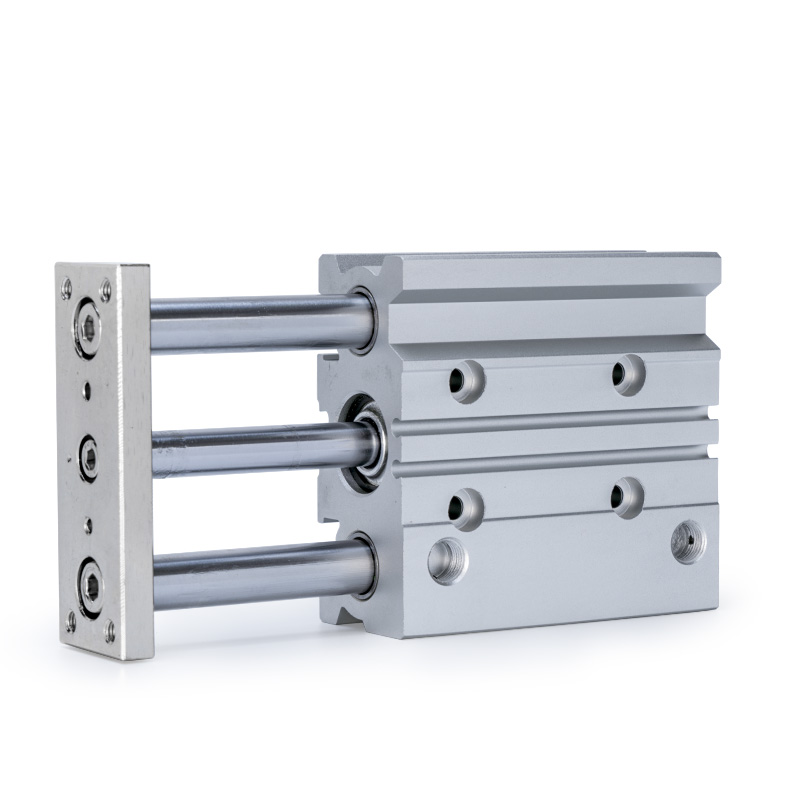

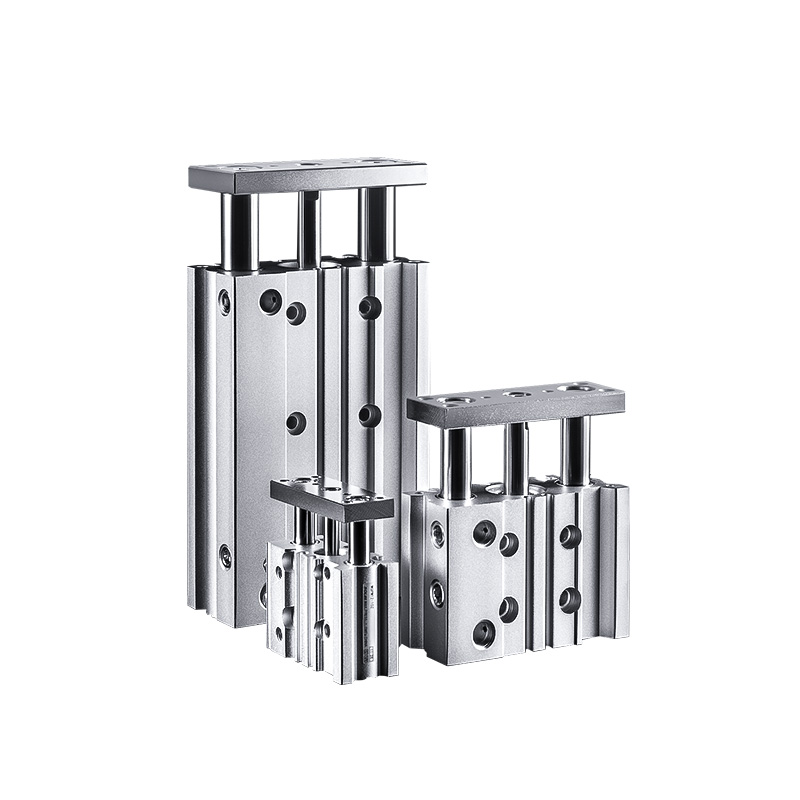

MGP sorozatú vékony, kompakt vezetőrúd-henger | Nagy merev, nem forgó pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése és szerkezeti jellemzői

     A SOLH MGP sorozat egy nagy merevségű vékony típusú kettős vezetőrudas henger, amely hengertestet, kettős vezetőrudakat és precíziós csapágyakat tartalmaz. A beépített csavarodásgátló teljesítménynek és az erős oldalirányú terhelésnek köszönhetően nincs szükség külső megvezető mechanizmusra. Lapos, ultravékony testével és könnyű kialakításával (a tömeg 17-24%-kal csökkent a hagyományos hengerekhez képest) tökéletesen illeszkedik a préselési, pozicionálási, emelési és munkadarab-áthelyezési forgatókönyvek kompakt automatizálási elrendezéseihez. Három cserélhető csapágytípus nagy teherbírású, nagy sebességű és ultraprecíziós munkakörülményeket takar, teljes színteret megvalósítva univerzális lineáris vezetési megoldásokat.

Alapvető szerkezeti előnyök

• Koaxiális kettős vezetőrúd kialakítás: A dugattyú és a kettős vezetőrudak integrált koaxiális elrendezést alkalmaznak a szinkron működés biztosítása érdekében, hatékonyan kiküszöbölik az elhajlást és a csavarodást a mozgás során, és nagymértékben javítják az általános merevséget és stabilitást.

• Opcionális többtípusú pufferelés: Szabványos kétvégű gumipufferek a hagyományos stabil működéshez; opcionális légpárnás puffer (AZ típusú, ≥20 mm-es furathoz kapható), hogy kiküszöbölje a merev ütéseket nagy sebességű és nagy terhelésű ciklikus mozgás során.

• Ultra vékony, könnyű test: Az optimalizált lapos vékony szerkezet helyet takarít meg a telepítéshez, és csökkenti a berendezés teljes súlyát, alkalmas a rendkívül integrált, kompakt automatizált berendezések tervezésére.

• Beépített mágneses horony: Fenntartott vezetőrúd-horony a közvetlen mágneses kapcsoló felszereléséhez extra konzolok nélkül, lehetővé téve az egyszerű és tiszta helyzetjel-visszacsatolás beállítását.

Három fő alsorozat (csapágyosztályozás és kulcsválasztási alap)

     Az MGP sorozat három almodellre oszlik belső csapágyszerkezetek alapján, amelyek kis súrlódású, nagy sebességű, kopásálló, nagy teherbírású és nulla hézagmentes ultraprecíziós forgatókönyveket fednek le, ami a gyors modellválasztás alapvető alapja.

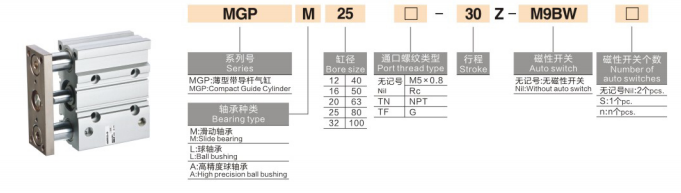

Teljes modellelnevezési szabályok

Modellpélda: MGPM20-50Z-M9B

1. Kódszegmens meghatározása

• sorozat kódja: MGP + csapágy utótag (M/L/A), amely vékony típusú kettős vezetőrúd-hengert jelöl különböző csapágykonfigurációkkal

• Furat mérete: 12/16/20/25/32/40/50/63/80/100 (mm, teljes ipari szabvány specifikáció)

• Lökethossz: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (normál teljes lökettartomány)

• Puffer és mágneses gyűrű konfiguráció

￮ Z: Standard típusú, kétvégű gumipuffer + beépített mágnesgyűrű, kompatibilis a mágneskapcsoló telepítésével

￮ AZ: Légpárnás puffer típusú (csak ≥20 mm-es furat esetén), hatékonyan ellenáll az ütéseknek nagy sebességű és nagy terhelésű működés közben

￮ Nincs utótag: Mágnesgyűrű nélkül a mágneskapcsoló nem telepíthető

• Mágneses kapcsoló: Opcionális M9B, A93, D-M9N és más modellek, közvetlenül a vezetőrúd hornyokba szerelve, rögzítőkonzolok nélkül

2. Tipikus rendelési példák

• MGPM20-50Z: 20 mm-es furat, 50 mm-es löket, csúszócsapágy, szabványos gumi puffer mágnesgyűrűvel

• MGPL25-100Z-A93: 25 mm-es furat, 100 mm-es löket, nagy sebességű golyóscsapágyas, A93-as mágneskapcsolóval

• MGPA32-75AZ: 32 mm-es furat, 75 mm-es löket, nagy pontosságú csapágy, légpárnás puffer a nagy pontosságú ütésmentes működéshez

Általános alapvető műszaki paraméterek

(Szabványos vizsgálati körülmények: 20 ℃ normál hőmérséklet, névleges üzemi nyomás)

• Üzemmód: Kettős hatású oda-vissza mozgás

• Üzemi nyomástartomány: 0,12 ~ 1,0 MPa; Minimális indítónyomás: 0,1 MPa

• Proof Pressure: 1,5 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes környezet szükséges)

• Működési sebesség: 50–500 mm/s (MGPL max. 500 mm/s; MGPM/MGPA max. 400 mm/s)

• Puffer mód: Szabványos kétvégű gumipuffer; légpárna puffer opcionális 20-100 mm furathoz

• Nem forgás pontosság: MGPM ±0,05 ~ 0,07 mm; MGPL ±0,03 ~ 0,05 mm; MGPA ±0,01 mm

Port méret specifikáció

• Furat 12/16mm: M5×0,8

• Furat 20/25/32 mm: PT1/8

• Furat 40/50mm: PT1/4

• Furat 63/80/100mm: PT3/8

Elméleti tolóerő- és feszültségadatok (@0,5 MPa, mértékegysége: N)

Egymondatos gyorskiválasztási irányelvek

1. Csapágymodell kiválasztása: Válassza az MGPM-et nagy terhelésű, kopásálló és poros környezetekhez; válassza az MGPL-t nagy sebességű, alacsony súrlódású és gyakori kerékpározáshoz; válassza az MGPA-t a rendkívül precíziós pozicionáláshoz és a nagy ismétlési pontossági igényekhez.

2. Mágneses gyűrű konfiguráció: Válassza ki a Z utótagot a helyzetérzékelést és jel-visszacsatolást igénylő berendezésekhez; válasszon nem Z alaptípust, ha nincs szükség kapcsoló funkcióra.

3. Puffer mód kiválasztása: AZ légpárnás puffer alkalmazása nagy sebességű, hosszú löketű és nagy hatású munkakörülményekhez; a szabványos gumipuffer alkalmazható a hagyományos általános forgatókönyvekre.

4. Furat és löket egyeztetés: Válassza ki a megfelelő furatméretet a tényleges terhelési és tolóerő-követelményeknek megfelelően; A standard lökettartomány 5-300 mm, hogy megfeleljen a legtöbb ipari automatizálási igénynek.

Tipikus alkalmazási forgatókönyvek

• Elektronikus automatizálás: NYÁK kártya pozicionálás, alkatrész préselés, mikromodul emelés és elektronikai alkatrészek precíz összeszerelése.

• Precíziós érzékelő berendezések: Érzékelő szonda emelése, munkadarab pozicionálás és befogás, nagy pontosságú illesztés és kalibrálás.

• Csomagoló és logisztikai gépek: Munkadarab rövid távú átvitele, anyagemelés és pozicionálás, stabil oda-vissza adagolás.

• Általános ipari automatizálás: Kompakt berendezés, amely korlátozza a pozicionálást, a bélyegző segédpréselést, a kis sebességű, nagy teherbírású ciklikus működést poros műhelyekben.

Egy mondat összefoglalása

     A SOLH MGP sorozatú vékony, kompakt vezetőrúd-henger három csapágykonfigurációt foglal magában a nagy teherbírású, nagy sebességű és ultraprecíziós forgatókönyvek lefedésére, nagy merevséggel, erős oldalirányú terhelésállósággal és helytakarékos kialakítással, amely a legsokoldalúbb univerzális kettős vezetős lineáris hajtóhenger az ipari automatizáláshoz.
