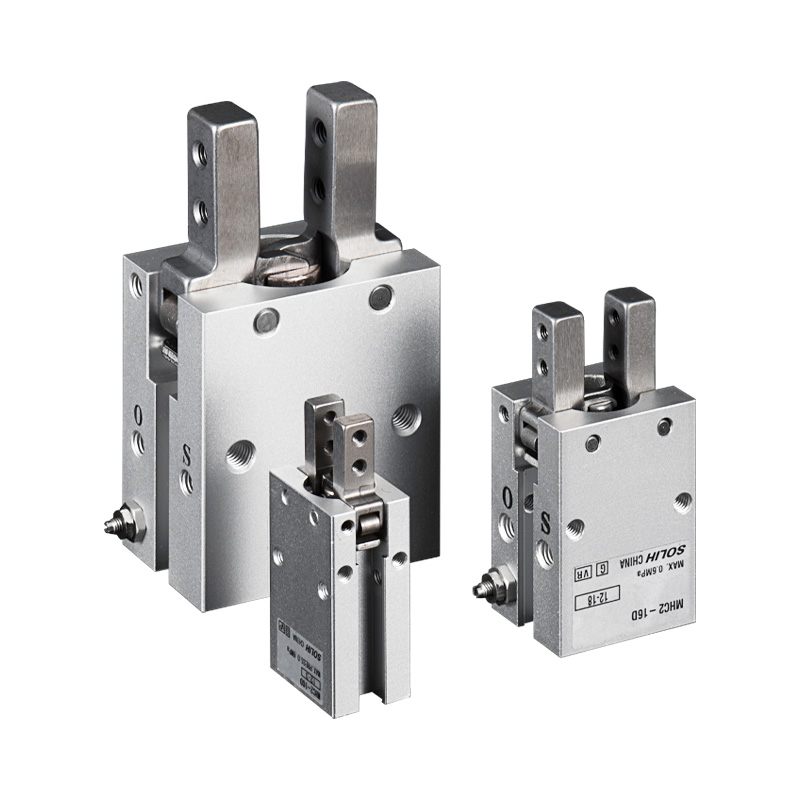

A SOLH MHC2 sorozatú szögletes forgócsapos pneumatikus megfogó teljes termékbemutató

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MHC2 sorozat szabványos forgócsapos, szögletes, kétpofás pneumatikus megfogó. Kettős dugattyúval hajtják a billenő mechanizmust, és a pofák az alsó forgáspont körül forognak a lineáris párhuzamos mozgás helyett. Maximális pofa lengési szög: 30°. Elérhető furatméretek: 6/10/16/20/25mm. Két működési változat: kettős működésű (D) és egyszeres működésű normál nyitott (S). Beépített állítható fojtószelepek a fordulatszám szabályozásához. Kompatibilis az M9BW sorozatú mágneses kapcsolókkal a nyitott/zárt állapot visszajelzéséhez. Közvetlen méretcsere az importált MHC2-vel

     Az MHZ2 párhuzamos megfogó kiegészítése: MHZ2 = pofák lineáris transzlációja; MHC2 = forgó lengőpofák. Ideális szűk mélységű beépítési helyhez és külső oldali munkadarab megfogási alkalmazásokhoz.

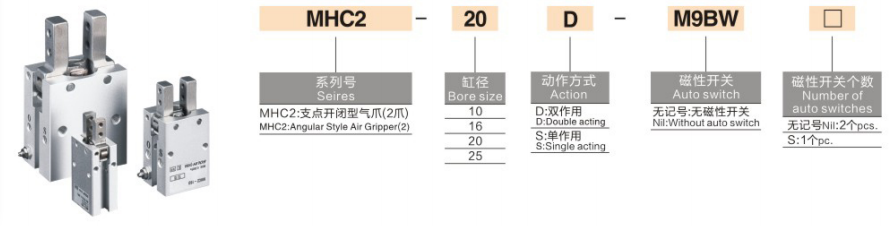

Teljes modellkódolási szabály

  1. Formátum: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Sorozatkód, szabványos forgásszögű megfogó

     -- 16: Furat mérete: 6 / 10 / 16 / 20 / 25 mm

     -- Üzemmód

       * D: Kettős működésű – Levegőbevezető bilincsek, fordított levegőkioldók; nagy szorítónyomaték, általános univerzális típus

       * S: Egyszeres működésű, NEM, normál esetben nyitott — Levegőbevezető bilincsek; a rugó automatikusan elengedi a munkadarabot levegővágáskor

         Megjegyzés: A szabványos MHC2 NEM biztosít egyszeres működésű, normál zárt (NC) változatot

     -- Középső szegmens: Test opció (MHCA2 rövid ház/végcsatlakozó változat; üres = szabványos oldalsó portos alapmodell)

     -- M9BW: Mágneses kapcsoló

        * Üres = Nincs kapcsoló (mágneses gyűrű előre telepítve, csak rögzítési nyílás van fenntartva)

        * M9BW / M9BL = univerzális szilárdtest-mágneses kapcsoló a helyzet visszajelzéséhez

     -- Utótag: Mágneses kapcsolók mennyisége

        * Üres = 2 db szabvány (mind a szorító, mind a kioldási helyzet érzékelése)

        * S = Csak 1 mágneses kapcsoló

  2. Szabványos rendelési példa

    MHC2-16D-M9BW:MHC2 szabványos szögletes forgófogó, 16 furat, kettős működésű, 2db M9BW mágneses kapcsolók, szabvány oldalsó port ház.

Működési elv és alapvető versenyelőnyök

  1. Pivot Rocker lengőmechanizmus

     A pofák az alsó forgócsap körül forognak. A pofahegyek nyitáskor kifelé tágulnak. Tökéletes külső oldali rögzítéshez, ahol a párhuzamos megfogók mechanikai beavatkozást kockáztatnak az elégtelen mélység miatt. Lengési tartomány: +30° ~ -10°.

  2. Szimmetrikus kettős dugattyús hajtás

     Nagy szorítónyomatékot hoz létre; mindkét pofa szinkronban lendül kiegyensúlyozott terhelés mellett. Beépített egyirányú fojtószelepek, nincs szükség extra sebességszabályozó szerelvényekre a nyitási/zárási sebesség beállításához.

  3. Alacsony magasságú kompakt test

     Vékony körvonalú, kiválóan alkalmas miniatűr robotvég effektorhoz és szűk szekrénybe való beépítéshez.

  4. Olajmentes működés

     Gyárilag előre feltöltött hosszú élettartamú zsír, amely kompatibilis a száraz szűrt sűrített levegővel a folyamatos ciklushoz.

  5. Mágneses helyzetérzékelés kész

     Beépített mágneses gyűrű, együttműködik az M9BW kapcsolókkal, hogy a pofa állapotjelét továbbítsa a PLC-nek a munkadarab jelenlétének megítéléséhez.

  6. Többirányú rögzítési alap

     Csaplyukak és menetes rögzítőfuratok meghatározása az alsó felületen; vízszintes és függőleges szerelés támogatott. A meghosszabbított egyedi rögzítés a pofákra illeszthető.

Egységes Általános műszaki specifikációs táblázat

Szorítónyomaték táblázat @0,5 MPa (Mértékegység: N·m)

Kiválasztás összehasonlítása: MHC2 Angular Gripper VS MHZ2 Parallel Gripper

Kiválasztási útmutató lépésről lépésre

  1. Üzemmód kiválasztása

     -- 24 órás folyamatos tömegautomatizálás, maximális szorítónyomaték igény → D kettős működésű (előnyös főáram)

     -- Melegsajtoló/bélyegző állomások, automatikus kioldás, hogy elkerülje a munkadarab összenyomódását teljesítményvesztés után → S egyszeres működésű NEM

        MHC2 standard sorozat NC kikapcsolás tartási típus nélkül. Ha az áramszünet után tartós rögzítésre van szükség, válassza az MHZ2-C sorozatot.

  2. Munkakörülményekről szóló ítélet

  ✅ Adjon elsőbbséget az MHC2-nek, ha:

     -- Korlátozott berendezésmélység; párhuzamos lineáris megfogó akadályozza a keretet menet közben

     -- Oldalsó adagolás, a munkadarab megragadása a külső kerületből

     -- Külső rögzítés kisméretű műanyag házakhoz, palackkupakokhoz, cső alakú alkatrészekhez

     -- A mini robot EOAT ultravékony, kompakt megfogó körvonalat igényel

  ❌ Válassza az MHZ2-t, ha:

     -- A munkadarab központosított stabil rögzítést igényel forgó nyomaték nélkül

     -- Hosszú, meghosszabbított egyedi rögzítés szükséges (súlyos nyomatékcsillapítás kockázata)

     -- Az ultramagas ismétlési pozicionálás ±0,01 mm kötelező

     -- Állandó befogás szükséges (NC alaphelyzetben zárva).

  3. Jelészlelési opció

     -- Teljesen automatikus gyártósor PLC munkadarab azonosítással → M9BW mágneses kapcsolók felszerelése

     -- Egyszerű kézi rögzítés automatikus logika nélkül → Alapmodell kapcsolók nélkül

Tipikus ipari alkalmazási forgatókönyvek

     -- 3C automatizálás: Műanyag házak és csatlakozók külső rögzítése, miniatűr alkatrész-összeállítás

     -- Csomagológépek: Palackkupak szedése, kis anyagdobozok oldalirányú átvitele

     -- Ellenőrző szerszámok: Külső pozicionálás cső- és hengeres munkadarabokhoz

     -- Mini robot vég effektor oldalsó emeléshez és szűk helyen történő elhelyezéshez

     -- Fröccsöntő segédberendezések: Mikroműanyag alkatrészek bontása és komissiózása

Szabványos illesztett pneumatikus áramkörök

  1. 1. áramkör: Általános kettős működésű megfogó áramkör

     AFC légkezelő egység → 4V210 5/2 mágnesszelep → PU6 cső → MHC2 szögletes megfogó (az M9BW kapcsoló a PLC bemenetre van kötve)

  2. 2. áramkör: egyszeres működésű, normál esetben nyitott biztonsági áramkör (automatikus kioldás áramkimaradás után)

     -- AR nyomásszabályozó → 3 V 3/2 mágnesszelep → MHC2-XXS egyműködésű NO megfogó

Üzemeltetési és karbantartási óvintézkedések

     -- Az AF sorozatú 5 μm-es precíziós légszűrő beszerelése az áramlás irányába; a forgócsuklóba belépő por elakadást okoz.

     - Minimalizálja a szerelvény hosszabbító hosszát; a hosszabb rögzítések komoly hatékony erőcsökkentéshez és a munkadarab elcsúszásának kockázatához vezetnek.

     -- Kerülje az excentrikus nagy terhelést; az egyoldalú erő felgyorsítja a forgócsapok kopását.

     -- Fokozatosan állítsa be a pofa sebességét a beépített fojtószeleppel; a gyors, nagy sebességű ütközés károsítja a munkadarabokat.

     -- A szabványos tömítések nem ellenállnak az erős savnak, lúgnak és szerves oldószereknek; Fluor gumi tömítés testreszabott változat korrozív környezetekhez.

Egy mondat összefoglalása

     A SOLH MHC2 forgó, szögletes lengő pneumatikus megfogó billenő forgópofa-mechanizmust alkalmaz D/S üzemmóddal és beépített sebességfojtószeleppel, kompakt, alacsony profil a külső oldali csomagoló szorításhoz szűk mélységű állomásokon, kompatibilis az M9BW mágneses kapcsolókkal, széles körben használatos palackkupakhoz, műanyag házhoz és kisméretű alkatrész-oldali befogóberendezésekhez.
