MHT2 sorozatú billenőcsukló, nagy teherbírású, önzáró pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

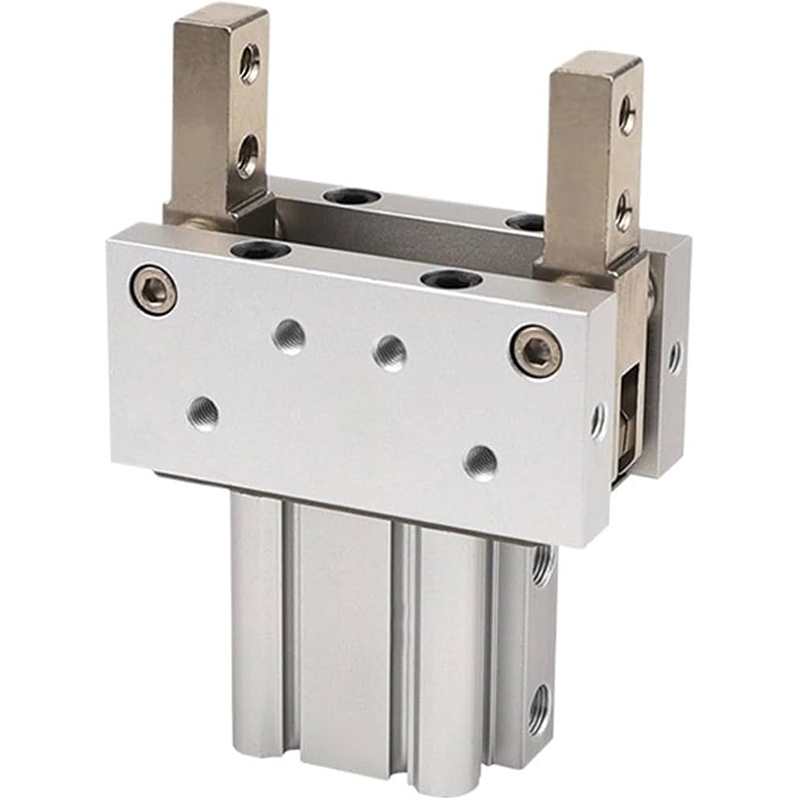

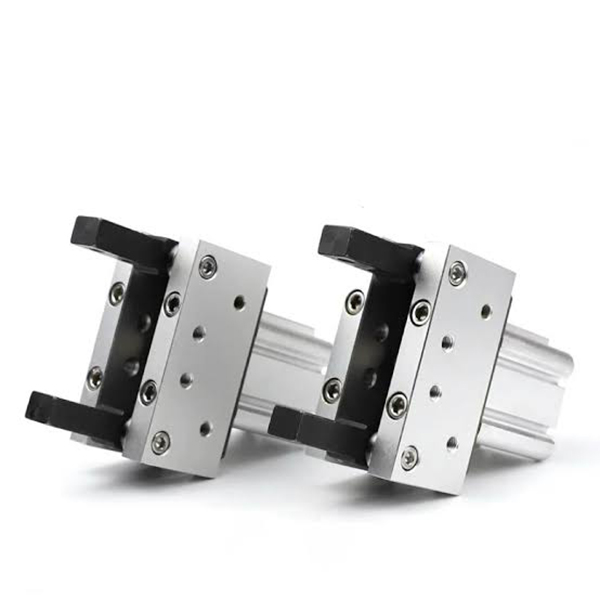

     A SOLH MHT2 sorozat egy billenőcsuklós hajtású, 2 pofás forgásszögű megfogó. A kiemelkedő jellemzők közé tartozik az önzáró mechanizmus, a kikapcsolási tartási képesség, az ultra-nagy szorítónyomaték és a négyoldalas érzékelő beépítési nyílásai, amelyek nagy szerkezeti merevséggel rendelkeznek.

     Nehéz munkadarab befogására, szállítására és pozicionálására optimalizálva, szigorú leesés elleni biztonsági követelmények mellett; az előnyben részesített nagy teherbírású megfogó a nagy kockázatú automatizált állomásokhoz.

Alapvető szerkezeti és tervezési jellemzők

     -- Működési elv: A henger nyomógombja váltókar-erőerősítő mechanizmussal kombinálva. Amikor a pofák záródnak, a kapcsoló eléri a holtponti reteszelő helyzetet. A szorítóerő 3-5-szörösére erősödik, és a ≥80%-os szorítóerő folyamatosan fenntartható légnyomásveszteség/levegőlezárás esetén a megbízható biztonsági önreteszeléshez.

     -- Karosszéria felépítése: Négyzet alakú kemény eloxált alumínium ház beépített mágnesgyűrűvel. Négy rögzítőhorony (felső/alsó/bal/jobb) lehetővé teszi az M9B / A93 sorozatú mágneses kapcsolók közvetlen összeszerelését holtszögek nélkül az érzékelő elrendezéséhez.

     -- Működési típus: Kettős működésű (D standard verzió / DZ frissített könnyű változat). A pofák zárt helyzetben reteszelődnek; A henger tolóereje visszaállítja a pofákat a nyitáshoz.

     -- Anyagleírás: Kemény oxidációjú alumínium henger, nagy szilárdságú ötvözött acél pofák, kopásálló összekötő egység. Nagy merevség, hosszú élettartam és karbantartásmentes, olajmentes működés.

     -- Rugalmas rögzítés: Több menetes rögzítőfurat támogatja az axiális, hosszanti és vízszintes telepítést, alkalmas kompakt, zárt berendezések elrendezésére.

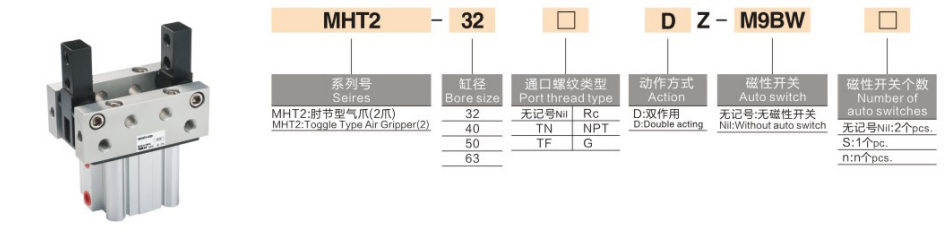

Teljes modellkódolási szabály

 1. Modellpélda: MHT2-50DZ-M9BW

  2. Szabványos rendelési referenciapéldák

     -- MHT2-32D: 32-es furatú, kettős működésű standard alapmodell kapcsoló nélkül

     -- MHT2-63DZ-M9B: 63-as furat, frissített könnyű DZ típusú, négyoldalas érzékelőnyílások, M9B mágneses kapcsolóval

Univerzális mag műszaki specifikáció (0,5 MPa tápnyomás)

Alapvető versenyelőnyök

  1. Erőteljes önzáró leesésgátló teljesítmény

     -- A toggle holtponti reteszelő kialakítás megtartja a ≥80%-os szorítóerőt a levegőellátás megszakadása vagy nyomásvesztés után. Hatékonyan kiküszöböli a munkadarab leesésének kockázatát a nagy biztonságú automatizált gyártósorokon.

  2. Ultra-nagy szorítónyomaték nagy igénybevételű feladatokhoz

     -- A maximális forgatónyomaték eléri a 106 N·m-t a φ63 modellnél, amely 5-50 kg nehéz munkadarabok megfogására képes, messze meghaladja az azonos furatmérettel rendelkező párhuzamos megfogókat.

  3. 360°-os rugalmas érzékelőelrendezés

     -- Nincs integrált vezetősín a főtesten; A mágneses kapcsolók négy felületre szerelhetők a mindenirányú helyzetérzékelés megvalósításához, tökéletes szűk beépítési üregekhez.

  4. Nagy merevség és meghosszabbított élettartam

     -- Az ötvözött acél pofák és a kopásálló tengelykapcsolók több mint 5 millió stabil ciklust támogatnak, a nagyfrekvenciás, nagy terhelésű folyamatos működéshez igazítva.

Szerelési lehetőségek és tipikus alkalmazási forgatókönyvek

  1. Szerelési formák

     -- Axiális rögzítés: Vízszintes tolás és húzás a szerelősoros anyagátvitelhez

     -- Hosszirányú függőleges szerelés: Fel-le be- és kirakodóállomások

     -- Oldalsó rögzítés: Oldalsó rögzítés korlátozott helyű állomásokhoz

  2. Tipikus ipari alkalmazások

     -- Gépjármű alkatrészek: markoló motorházak, sebességváltó burkolatok, kerékagyak

     -- Szerszámgépek automatizálása: Nehéz öntés, kovácsolt alkatrészek és formakezelés

     -- Logisztikai fuvarozás: Fém raklapok, dobozok és hordós anyagszállítás

     -- Biztonsági pozicionáló állomások: Felső leesésgátló állomások, biztonsági szorítóberendezések présberendezésekhez

Kiválasztás összehasonlítása: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3 lépésből álló gyorskiválasztási útmutató

  1. Furat kiválasztása a munkadarab tömege alapján

     -- 32 ≤ 5kg；40 = 5-15kg；50 = 15-30kg；63 = 30-50kg. Tartson legalább 30%-os terhelési biztonsági tartalékot.

  2. Lengésszög ellenőrzése

     -- Max. nyitási szög: MHT2-32 28°-ig, MHT2-63 23°-ig korlátozott. Erősítse meg a megfelelő távolságot a munkadarab célméretéhez.

  3. Konfiguráció egyeztetés

     -- Pozíció-visszacsatolás követelmény: Válassza a DZ könnyű változatot + M9B mágneses kapcsolót a négyoldalas érzékelő rögzítéséhez

     -- Magas biztonságú fej feletti kezelés: előnyben részesítse az MHT2-t az egyedülálló kikapcsolási önzáró funkció miatt

Egy mondat összefoglalása

     A SOLH MHT2 billenőcsuklós önzáró pneumatikus megfogó holtponti csatlakozási erőerősítő szerkezettel rendelkezik, leesésgátló befogási képességgel, négyoldalas mágneses kapcsoló rögzítéssel és nagy ötvözetmerevséggel, D / DZ változatban kapható, ideális nagy teherbírású biztonsági megfogó autóipari alkatrészekhez, öntéshez és szerszámgépek feletti nagy terhelésű munkadarabokhoz.
