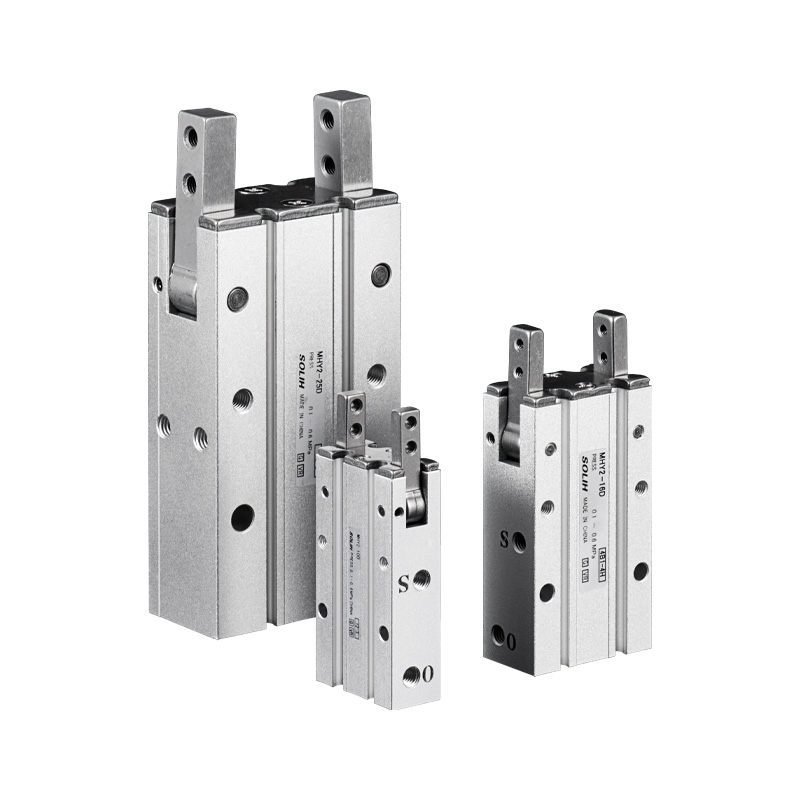

MHY2 sorozatú 180°-os bütyökkel hajtott pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MHY2 sorozat szabványos, 180° széles lengőbütyökkel hajtott 2 pofás pneumatikus megfogó. Alapvető előnyei: rendkívül nagy nyitási szög, könnyű, kompakt szerkezet, pormentes szerkezet és stabil ismétlődő pozicionálás. Ideális kerek és szabálytalan munkadarab kezeléshez, automatizált be-/kirakodáshoz, megfordításhoz és válogatáshoz. Az egyszerű mozgáspálya lehetővé teszi az egyszerű felvételt és elengedést bonyolult mechanikai mozgás nélkül.

Alapfelépítés és működési elv

     -- Sebességváltó: Bütykös mechanizmus (nem fogaskerék és fogasléc). A kettős dugattyúk nyomják a bütykös szerelvényt a két pofa szinkron meghajtásához. Max nyitási szög 180°, túlzárás -3° a kilazulásgátló tartás érdekében. Sima szinkron lengés pofaelhajlás nélkül.

     -- Felépítés: Alumíniumötvözet test, alapkivitelben rozsdamentes acél pofák, beépített mágnesgyűrű, négyoldali mágneses kapcsolórögzítő nyílások. Rögzítési furatok állnak rendelkezésre az alsó és oldalsó felületeken. A keskeny hézagú kialakítás megakadályozza a por és törmelék behatolását a belső mechanizmusba.

     -- Működési mód: csak kettős működésű (D), nincs egyszeres működésű NO/NC változat. Kétirányú levegőszabályozás állítható nyitási/zárási sebességgel.

     -- Pozícionálási pontosság: Ismételje meg a ±0,02 mm-es pozicionálási pontosságot állandó lengési szög mellett.

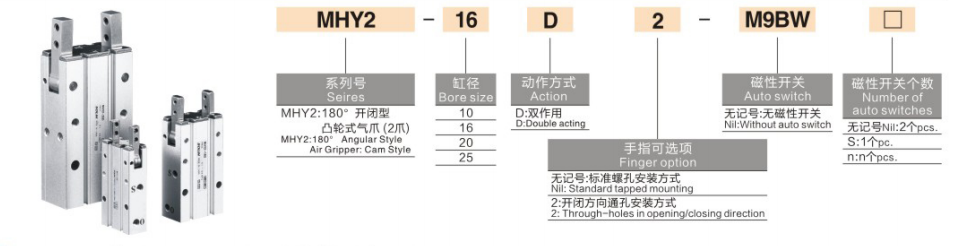

Teljes modellkódolási szabály

  1. Modellpélda: MHY2-16D-S-M9BW

  2. Szabványos rendelési hivatkozás

     MHY2-20D-S-M9BW: Furat 20, kettős működésű, beépített mágnesgyűrű, M9B mágneses kapcsoló 1m kábellel.

Univerzális mag műszaki előírások

Rögzítési nyomaték és erő adatok (0,5 MPa, referencia bilincstávolság L = 35 mm)

     Fontos megjegyzés: Az effektív szorítóerő csökken az L befogási távolság növekedésével. A kiválasztás során a terhelési nyomaték ellenőrzése kötelező.

Preferált alkalmazási forgatókönyvek

  ✅ Válassza az MHY2-t, ha:

     -- Ultra széles, 180°-os nyílás szükséges a hengeres csövekhez, szabálytalan alakú alkatrészekhez, be-/kirakodó- és billenő állomásokhoz

     -- Könnyű teherbírású, kompakt robotvég effektor, könnyű tervezési prioritás

     -- Poros és törmelékes műhelykörnyezet, igényes szennyeződés elleni belső szerkezet

     -- Alternatív megoldásra van szükség, ha az MHZ2 párhuzamos megfogó nem tudja megfogni a nagy átmérőjű szabálytalan munkadarabokat

  ❌ Nem ajánlott, válasszon alternatív modelleket:

     -- Egyszeres működésű, normál nyitott/normál zárt kikapcsolás tartása szükséges → Válassza az MHW2 fogaskerekes lengőfogót

     -- 25 mm-nél nagyobb furat és nagy szorítóerő szükséges → Válassza az MHW2 sorozatot (max. furat 40-ig)

     -- Tiszta párhuzamos lineáris befogás kis nyílásúttal → Válassza az MHZ2 párhuzamos megfogót

Kulcskiválasztási irányelvek

     -- Válassza ki a furatot a munkadarab átmérőjének és külső méretének megfelelően: 10 (kicsi) → 16 → 20 → 25 (közepes-nagy)

     -- Adjon hozzá -S mágneses gyűrűt és M9 sorozatú mágneses kapcsolókat a PLC-helyzet visszacsatolásához

     -- Szerelési lehetőség: üres standard menetes furathoz; utótag -2 az átmenő lyukon történő telepítéshez, amely alkalmas platform és konzol összeszerelésére

     -- Terhelés ellenőrzése: Tartsa a befogási távolságot L ≤35 mm; a nyomaték és a szorítóerő biztonsági tényezője ≥1,5 legyen

Egy mondat összefoglalása

     A SOLH MHY2 bütyökkel hajtott, 180°-os széles lengő pneumatikus megfogó pormentesítő bütykös átviteli szerkezetet alkalmaz, csak kettős működésű, ±0,02 mm-es ismétlési pontosság opcionális mágneskapcsolóval és átmenő furattal, könnyű, kompakt megoldás nagy átmérőjű kerek és szabálytalan munkadarab-szedéshez, billentéshez és válogatáshoz miniatűr robotgépeken.
