MK sorozatú többszerelvényes henger

MK sorozatú, többszörösen szerelhető forgásgátló kompakt henger

Márka: SOLH by Richge Technology

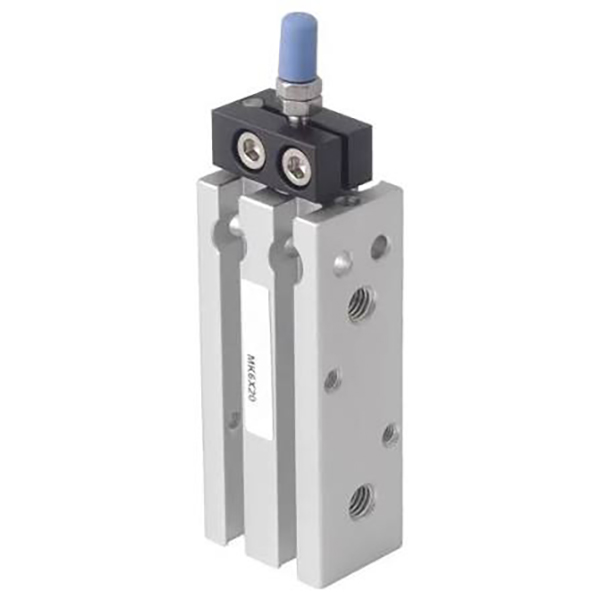

Termék áttekintése

     A SOLH MK sorozatú vékony, több szerelésű henger az MD henger továbbfejlesztett változata, beépített forgásgátló mechanizmussal. A négyzet alakú test támogatja a hatfelületű telepítést, extra konzolok nélkül. Az elcsavarodásgátló szerkezet korlátozza a dugattyúrúd forgását, lehetővé teszi a többhengeres párhuzamos telepítést, ideális szűk helyű precíziós automatizáláshoz, szöghelyzeti követelményekkel. Közvetlenül cserélhető Airtac MD és SMC CQS sorozattal.

Szerkezet és jellemzők

     -- Négyzet alakú vékony alumínium test, beépített elfordulásgátló vezetőnyílás;

     -- Kemény eloxált henger, krómozott dugattyúrúd, tartós és könnyű;

     -- Teljes változatok: MK (dupla működésű), MSK (rugós kihúzás), MTK (rugós visszahúzás), MKD (dupla rúd), MKJ (dupla rúd állítható löket); -S utótag a beépített mágneshez;

     -- Elfordulásgátló pontosság ≤±0,5°, elkerülhető a munkadarab szögeltérése;

     -- Felszerelhető első, hátsó, bal, jobb, felső, alsó oldalra; támogatja az egymás melletti párhuzamos összeállítást;

     -- Kerületi érzékelő hornyok a rugalmas mágneses kapcsoló felszereléséhez.

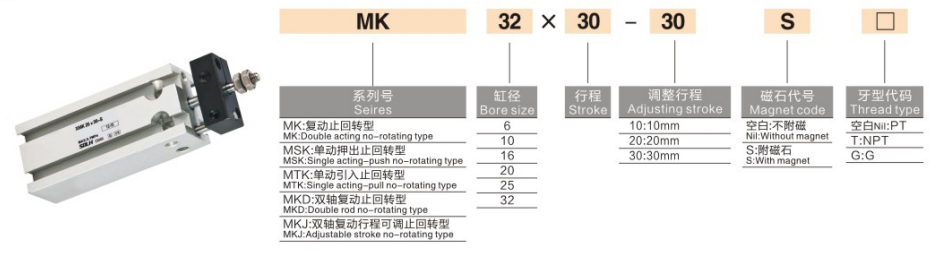

Modellkódolási szabály

   1. Példa: MK20-50-S

     -- MK: sorozatkód; K = forgásgátló; D = dupla rúd; J = állítható löket

     -- 20: Furatméret: 6/10/16/20/25/32 mm

     -- 50: Lökethossz 5-100 mm

     -- -S: Beépített mágnesgyűrű

Műszaki előírások

Elméleti tolóerő és húzás @0,5 MPa (egyrúd, N)

Kiválasztási útmutató

     -- Válasszon furatot legalább 50%-os biztonsági ráhagyással a munkaterheléshez;

     -- Adjon hozzá 5-10 mm-t a gyakorlati utazási lökethez; max standard löket:100mm;

     -- Válassza az -S modellt, ha helyzetérzékelés szükséges; válassza az MKD dupla rudat az oldalsó terheléshez.

Egy mondat összefoglalása

     SOLH MK hatfelületre szerelhető kompakt henger beépített forgásgátló mechanizmussal, alkalmas precíziós pozicionálásra és kompakt többhengeres elrendezésre korlátozott helyű automatizálási berendezésekben.
