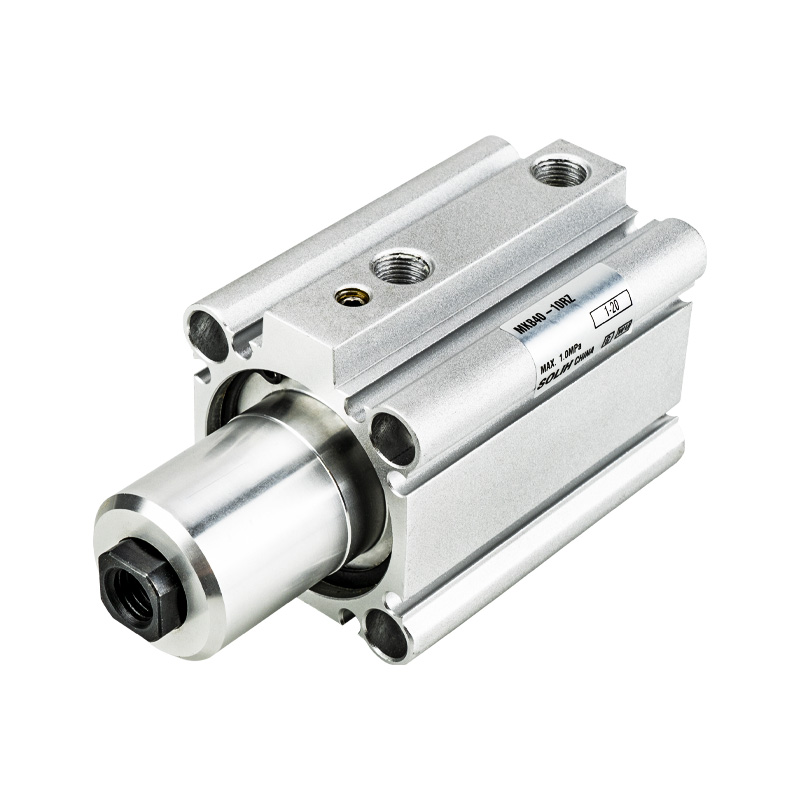

MK sorozatú forgóbilincs henger | 90°-ban elforgatható és lineáris bilincs 2 az 1-ben pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapvető szerkezeti jellemzők

     A SOLH MK sorozat egy szabványos 2 az 1-ben forgó bilincshenger, amely 90°-os elforgatást és lineáris szorító mozgást integrál. φ12 mm-től φ63 mm-ig terjedő furatméreteket fed le, 5 mm és 50 mm közötti szabványos rögzítési löketekkel. Rendkívül kompakt beépítéssel, 3-szor megnövelt tehetetlenségi nyomatékkal, 4 oldalra szerelhető mágneskapcsolóval és opcionális balra/jobbra forgatással, ez a henger ideális helyszűke automata állomásokhoz a munkadarab pozicionálására, befogására és rögzítésére, és alapvető pneumatikus alkatrészként szolgál a szabványos automatizált rögzítőrendszerekhez.

1. Összetett forgás és szorító mozgás

• Működési sorrend: Visszahúzás → 90°-os elforgatás balra/jobbra → kinyújtás a rögzítéshez; Fordított sorrend: Húzza vissza a kioldáshoz → fordítsa 90°-os elforgatást → húzza ki a visszaállításhoz.

• Nagy pontosságú pozicionálás: Rögzített 90°-os elforgatási szög ±5°-os tűréssel, kiváló elfordulásgátló teljesítményt és megbízható ismétlődő pozicionálási pontosságot biztosít.

2. Továbbfejlesztett nagy terhelhetőség

• 3X nagyobb tehetetlenségi nyomaték: Az új továbbfejlesztett MK sorozat megháromszorozza a megengedett tehetetlenségi nyomatékot, ami megfelel a hagyományos MK2 sorozat nagy terhelési teljesítményének, tökéletesen alkalmazkodik a nagy sebességű működéshez és a nagy tehetetlenségi nyomatékú munkadarab befogási forgatókönyvekhez.

• Erőteljes szorítóerő: A maximális φ63 furatú modell akár 12,4 kN-ig terjedő erős szorítóerőt biztosít 0,5 MPa-nál, stabil és szilárd rögzítést biztosítva nagy igénybevételű alkalmazásokhoz.

3. Kompakt karosszéria és rugalmas többirányú telepítés

• Vékony és rövidített szerkezet: Ultravékony karosszériakialakítás, teljes hossza 3-10 mm-rel rövidebb, mint a hagyományos MK2 hengereknél, nagymértékben javítva a helykihasználást keskeny és kompakt felszerelési elrendezések esetén.

• Többoldalas kapcsoló rögzítés: Támogatja a 4 oldalas mágneses kapcsoló telepítését (φ20/φ25 csak 2 oldalon). A beágyazott kapcsolókialakítás elkerüli a külső expozíciót és az interferenciát, így rugalmas és rendezett áramköri elrendezést tesz lehetővé.

• Univerzális szerelési mód: Átmenő furatokkal és kétvégű menetes furatokkal, kompatibilis a közvetlen fix rögzítéssel és a karimás rögzítéssel, hogy megfeleljen a különféle összeszerelési követelményeknek.

4. Megbízható és tartós teljesítmény

• Stabil pufferelés: A kettős hatású szerkezet kétoldali gumipufferekkel hatékonyan csökkenti a működési hatást, a rezgést és a működési zajt a hosszú távú stabil ciklikus működés érdekében.

• Olajmentes működés: Professzionális olajmentes kenési kialakítást alkalmaz, alkalmas pormentes és tiszta munkakörnyezetre.

• Szabványos mágneses konfiguráció: Beépített mágnesgyűrű fenntartott rögzítőhornyokkal a mágneskapcsolókhoz, kényelmes a lökethelyzet érzékeléséhez.

Teljes modellelnevezési szabályok és rendelési példák

1. Tipikus modellpéldák: MKB20-10RZ, MKB40-20LZ-M9BW

2. Standard rendelési példák

• Normál jobb forgás: MKB25-15RZ (φ25 furat, 15 mm-es löket, óramutató járásával megegyező forgás, kapcsoló nélkül)

• Balra forgatás kettős kapcsolóval: MKB32-20LZ-2S (φ32 furat, 20 mm-es löket, óramutató járásával ellentétes forgás, kétállású kapcsolók)

• Nagy furatú, nagy teherbírású típus: MKB63-50RZ (φ63 furat, 50 mm-es maximális löket, jobb forgás a nagy terhelés rögzítéséhez)

Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

1. Alapvető előírások

• Üzemmód: Kettős hatású összetett mozgás (90°-os elforgatás + lineáris befogás)

• Üzemi nyomástartomány: 0,1-1,0 MPa; Ellenőrző nyomás: 1,5 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 70 ℃ (nem fagy); -10 ℃ ~ 60 ℃ mágneses kapcsolókkal

• Dugattyú működési sebessége: 50-200 mm/s

• Puffer mód: Kétoldali gumipuffer

• Kenési mód: Olajmentes működés (nincs szükség kenésre)

2. Szorítóerő adatok (Mértékegység: kN @0,5 MPa)

3. Megengedett tehetetlenségi nyomaték (mértékegysége: kg·m²)

4. A termék súlya (Mértékegység: kg 20 mm-es löketnél)

Tipikus alkalmazási forgatókönyvek

• Munkadarab elhelyezése és rögzítése: Széles körben használják szerszámgépek rögzítéséhez, hegesztési pozicionáláshoz, sajtolás rögzítéséhez és összeszerelő állomás rögzítéséhez. Az integrált 2 az 1-ben forgási és rögzítési kialakítás leegyszerűsíti a mechanikai szerkezetet és helyet takarít meg a beépítésben.

• Elektronikus és precíziós alkatrészrögzítés: Az olajmentes és pormentes tulajdonságok tökéletesen illeszkednek a félvezető tálca rögzítéséhez, a telefonhéj elhelyezéséhez és a mikroprecíziós alkatrészrögzítéshez, megfelelve a magas tisztasági és nagy pontosságú követelményeknek.

• Automatizált átviteli korlátozás: Ideális forgóasztal-korlátozáshoz, billenő mechanizmus pozicionáláshoz és rövid löketű forgó szorító állomásokhoz, stabil és megismételhető összetett mozgási teljesítményt biztosítva.

• Nagy teherbírású rögzítőállomások: Nagy szorítóerővel és kiváló elhajlásgátló képességgel felszerelve alkalmazható nehéz munkadarab befogására, szerszámrögzítésre és nagy terhelésű precíziós pozicionálási forgatókönyvekre.

3 lépésből álló gyorskiválasztási útmutató

1. Furatméret kiválasztása: Válassza ki a furatméretet a tényleges szorítóterhelésnek megfelelően. Győződjön meg arról, hogy az elméleti szorítóerő ≥ tényleges terhelés × 1,5 biztonsági tényező; nehéz munkakörülmények esetén előnyben részesítse a φ40 vagy nagyobb furatot.

2. Stroke Selection: A szabványos rögzítési löket 5 mm és 50 mm között van. Válassza ki a löketet a munkadarab tényleges magassága alapján, és hagyjon 3–5 mm-es margót a mechanikai interferencia elkerülése érdekében.

3. Konfiguráció kiválasztása

￮ Forgásirány: Válassza az RZ-t (forgás jobbra jobbra) vagy LZ-t (balra forgatás az óramutató járásával ellentétes irányba) a helyszíni állomáselrendezéshez.

￮ Pozícióérzékelés: Válassza a 2S kettős kapcsolós konfigurációt, ha kétállású jelet szeretne kapni a rögzítéshez és a kioldáshoz.

Egy mondat összefoglalása

     A SOLH MK sorozatú szabványos forgó bilincshenger 90°-os elforgatási és lineáris rögzítési funkciókat tartalmaz, háromszor továbbfejlesztett tehetetlenségi nyomatékkal, ultrakompakt testtel, többirányú rögzítéssel és erős, nagy terhelésű rögzítési képességgel, optimális helytakarékos és nagy stabilitású pneumatikus rögzítő állomásként szolgálva az automatizáláshoz és a nagy stabilitású pneumatikus rögzítő állomáshoz.
