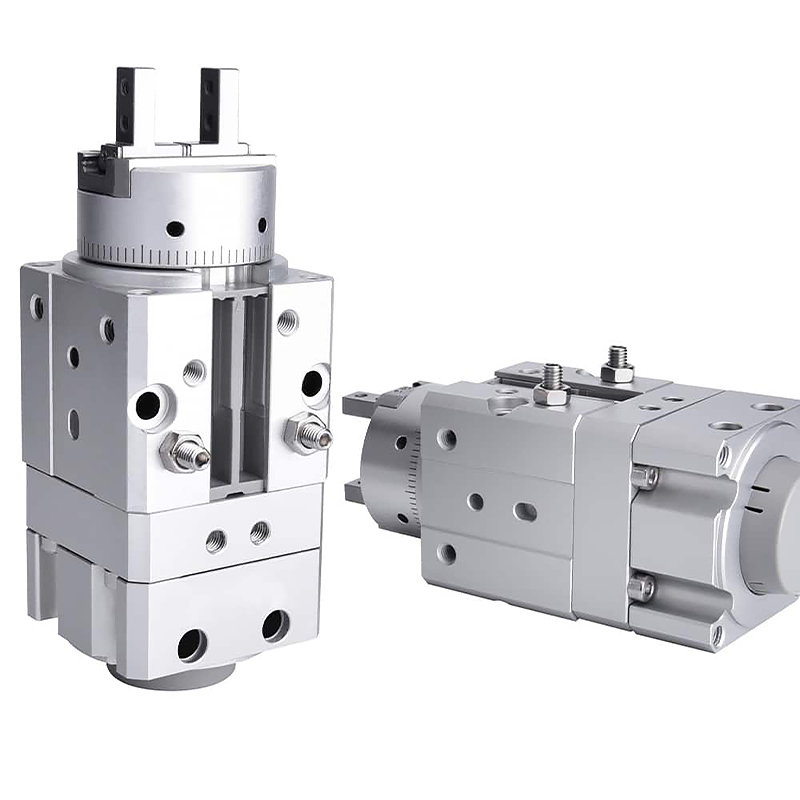

MRHQ sorozatú integrált forgó megfogó (lapátos típusú, markolat és forgás minden az egyben)

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MRHQ sorozat egy integrált működtető szerkezet, amely egyesíti a lapátos forgóhengert és a párhuzamos 2 pofás megfogót. Alapvető előnyei: ultrakompakt integrált szerkezet, szabványos 90°/180°-os lengési szögek, ±10°-os szög finombeállítás, 5 irányú univerzális rögzítés, nagy sebességű és nagy pontosságú működés. Ez az előnyben részesített megoldás a könnyű és közepes terhelésű munkadarab rögzítéséhez, billentéséhez, átviteli vonal irányváltásához és zárt térben működő állomásokhoz. Cserélje ki a forgóasztal + külön megfogó diszkrét kombinációját a mechanikai elrendezés egyszerűsítése érdekében.

Alapvető szerkezet és működési jellemzők

     -- Működési elv: Az integrált lapátos forgóegység hajtja a kimenő tengely forgását, beépített párhuzamos megfogóval. Egyrészes szerkezet extra összekötő konzolok nélkül.

     -- Integrációs előny: A teljes hossz ~20%-kal csökkent az osztott forgóasztal + megfogó szerelvényhez képest. Kerülje el a csövek/kábelek kilengését és húzását forgás közben a simább mozgás és a gyorsabb reakció érdekében.

     -- Lengésszög beállítása: Standard 90° és 180° változat. A végütköző csavarok ±10°-os teljes beállítást tesznek lehetővé (±5° mindkét végén), hogy megfeleljenek a többszögű pozicionálási követelményeknek.

     -- Rugalmas rögzítés: 5 rögzítési felület (2 axiális végfelület + 3 oldalsó oldal). Helyi kiemelkedések a tetején/alsó részen és az oldalsó pozicionáló csapfuratok a gyors központosítás és az egyszerű összeszerelés érdekében.

     -- Anyag és tartósság: Kemény eloxált alumínium test, kopásálló lapáttömítések és rozsdamentes acél pofák. Mechanikai élettartam ≥5 millió ciklus, stabil a nagyfrekvenciás automatizált vonalakhoz.

     -- Érzékelő kompatibilitás: Gyárilag mágnesgyűrűvel felszerelt. Legfeljebb négy mágneses kapcsolót támogat: kettő a forgási határérték érzékeléséhez és kettő a pofa nyitott/zárt visszacsatoláshoz a teljes zárt hurkú helyzetszabályozás megvalósításához.

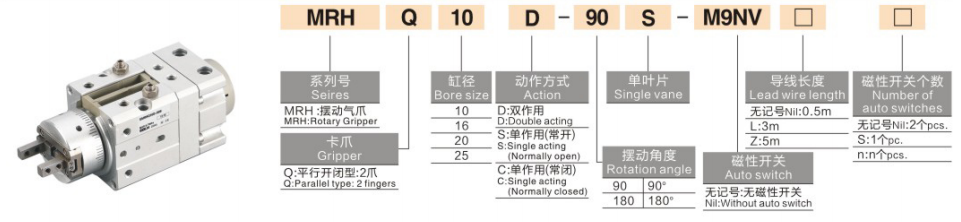

Teljes modellkódolási szabály

 1. Modellpélda: MRHQ16D-90S-M9B

  2. Szabványos rendelési referenciapéldák

     -- MRHQ10D-90S: 10-es furat, kettős működésű pofa, 90°-ban elforgatható, egylapátos forgó egység, kapcsoló nélkül

     -- MRHQ25D-180S-M9BW: 25 furat, 180°-os lengés, M9BW mágneskapcsolóval

Univerzális mag műszaki specifikációi (tesztnyomás: 0,5 MPa)

Alapvető versenyelőnyök

  1. Kompakt minden az egyben szerkezet, helytakarékos és stabil mozgás

     -- A kombinált megfogási és forgatási funkció csökkenti a teljes méretet, kiküszöböli a kábel/cső ellenállását forgás közben, ideális keskeny berendezésüregekhez.

  2. Szabványos 90° / 180° lengés finom szögbeállítással

     -- Állítható ±10°-os elforgatási tartomány, alkalmas munkadarab megfordítására, irányátadásra és többszögű pozicionálási folyamatokra.

  3. 5 irányú szerelés + precíziós helymeghatározó szerkezet

     -- Axiális és oldalirányú többirányú telepítés, a kiemelkedések és csapfuratok elhelyezése leegyszerűsíti a központosítást és lerövidíti az üzembe helyezési időt.

  4. Nagy frekvencia és nagy pontosság könnyű/közepes terhelésekhez

     -- Pofa ismétlési pontosság ±0,01 mm, állkapocs-ciklus akár 180 cpm-ig; 0,1-5 kg ​​közötti munkadarabokhoz tervezve.

  5. Többpontos érzékelő felügyelet a PLC reteszeléshez

     -- Akár négy mágneses kapcsoló is felszerelhető a forgási végállások és a pofa nyitott/zárt állapotának egyidejű figyelésére az automatizált szekvenciális vezérlés érdekében.

Szerelési módszerek és tipikus ipari alkalmazások

  1. Szerelési lehetőségek

     -- Axiális vízszintes szerelés: Munkadarab irányváltoztatás a szerelősorokon

     -- Hosszirányú függőleges szerelés: Fel-le terhelés plusz forgatási művelet szerszámgépeknél

     -- Oldalsó rögzítés: oldalsó megfogás és billentés szűk helyeken

  2. Tipikus alkalmazási forgatókönyvek

     -- 3C és elektronika: a telefonházak, az akkumulátorfedelek és a miniatűr precíziós alkatrészek megfogása és felfordítása

     -- Gépjárműalkatrészek: Belső műanyag alkatrészek, gumielemek és kis öntvények átvitele

     -- Csomagolás és logisztika: Irányváltás kis dobozok, raklapok és zsákos anyagok esetében

     -- Általános automatizálás: Állomáskapcsolás, 180°-os munkadarab forgatás és pozicionáló egység

3 lépésből álló gyorskiválasztási útmutató

  1. Furat kiválasztása a munkadarab tömege alapján

     -- 10 ≤ 1 kg ； 16 = 1 ~ 2 kg ； 20 = 2 ~ 3 kg ； 25 = 3 ~ 5 kg. Tartson legalább 30%-os biztonsági ráhagyást.

  2. Lengésszög megerősítése

     -- Válassza a 90S-t a 90°-os forgatáshoz; válassza a 180S-t a 180°-os átfordításhoz. Válassza az MRHQ lehetőséget, ha forgólöket finombeállítása szükséges.

  3. Konfiguráció egyeztetés

     -- Zárt hurkú helyzetszabályozás: Szereljen fel négy M9 sorozatú mágneses kapcsolót a forgás és a pofa állapotának figyeléséhez.

     -- Korlátozott telepítési elrendezés: az MRHQ integrált modellt részesítse előnyben az osztott forgóasztal + megfogó szerelvény helyett.

Egy mondat összefoglalása

     A SOLH MRHQ lapátos integrált forgó megfogó a párhuzamos pofa befogást és a forgó forgást egyetlen kompakt egységben egyesíti szabványos, 90°/180°-ban állítható lengési szöggel, 5 irányú rögzítéssel és több érzékelővel kompatibilis; Tökéletes könnyű és közepes terhelésű megoldás a munkadarab megfordításához, be-/kirakodásához és irányátadáshoz zárt térben működő automatizált gyártósorokon.
