MSUB sorozatú lapátos forgóhenger | Nagy pontosságú kompakt oszcilláló henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

     A SOLH MSUB sorozat egy nagy pontosságú egylapátos forgóasztalos henger, amelyet könnyű terhelésű precíziós oszcilláló alkalmazásokhoz terveztek. Integrált kompakt szerkezettel, finoman hangolható lengésszöggel, több felületre szerelhető és rendkívül alacsony holtjáték-teljesítménnyel rendelkezik. A 4 méretű specifikációt lefedve (amely a φ10/φ15/φ20/φ30 furatnak felel meg), széles körben alkalmazzák a manipulátorok forgatásában, a kis indexelő pozicionálásban és a munkadarab-fordító állomásokon, és az automatizált precíziós gyártósorok fő nagypontosságú lengési megoldásaként szolgál.

  1.1 Beépített forgóasztal és henger szerkezet

     A forgóplatform és a hajtóhenger integrált kialakítása teljes mértékben kiküszöböli a sebességfokozat hézagát a megnövelt általános merevség mellett. A standard modell rendkívül alacsony kifutási tűrést biztosít, míg a továbbfejlesztett MSUA nagy pontosságú változat ≤0,03 mm-es platform ingadozási pontosságot biztosít, biztosítva a stabil és megismételhető precíziós pozicionálást.

 1.2 Nagy terhelésű, egylapátos kivitel

     Az optimalizált egylapátos szerkezeti elrendezésnek köszönhetően a henger kisebb térfogatú és könnyebb súlyú. Terhelhetősége 2-3-szor nagyobb, mint a hagyományos, azonos méretű CRB1 sorozatú hengerek, így egyszerre valósítja meg a miniatürizálást és a nagy nyomatékú teljesítményt.

  1.3 Pontosan állítható lengési szög

     • Standard Stroke: 90° / 180° opcionális a különféle forgási igényekhez.

     • Finombeállítási tolerancia: Az egylapátos kialakítás mindkét végén támogatja a ±5°-os finomhangolást; kétlapátos típus támogatja a ±2,5°-os finomhangolást.

     • Pozícionálási pontosság: Szigorú lengési szögtűrés 90°±10′ / 180°±10′, amely megfelel a nagy pontosságú indexelési és megfordítási követelményeknek.

 1.4 Rugalmas szerelési és csőrendszeri lehetőségek

     • Csővezeték mód: oldalsó és axiális csövek opcionális; A mágneskapcsolóval felszerelt modellek csak az oldalsó csővezetékeket támogatják a stabil jelvétel érdekében.

     • Szerelési mód: A többoldalas karimaszerkezet támogatja a mindenirányú telepítést, hatékonyan megtakarítva a berendezés belső terét, és alkalmazkodva a kompakt elrendezési forgatókönyvekhez.

  1.5 Alacsony szivárgás és hosszú élettartam

     Testreszabott speciális tömítőszerkezet alkalmazása a belső és külső levegőszivárgás minimalizálása érdekében. A szabványos olajmentes működési kialakítás alkalmazkodik a tiszta termelési környezethez és az általános ipari munkakörülményekhez, csökkenti a karbantartási költségeket és meghosszabbítja a folyamatos élettartamot.

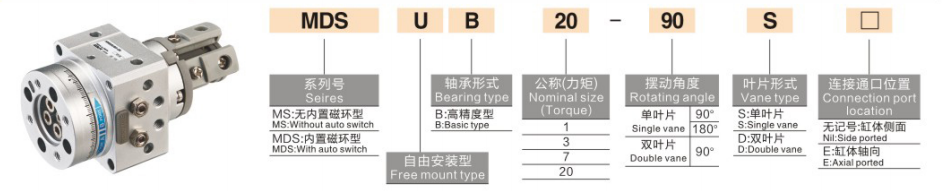

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellpéldák: MSUB7-180S, MDSUB20-90S

  2. Szabványos rendelési példák

     • Szabványos nem mágneses modell: MSUB7-180S (7-es méret, 180°-os lengésszög, mágnesgyűrű nélkül)

     • Mágneses visszacsatolási modell: MDSUB20-90S (20-as méret, 90°-os lengésszög, beépített mágnesgyűrű a kapcsoló beszereléséhez)

3. Általános műszaki paraméterek (20 ℃, normál állapot)

  3.1 Alapvető előírások

     • Üzemmód: Kettős hatású egylapátos

     • Munkafolyadék: Sűrített levegő (olajmentes működés)

     • Környezeti hőmérséklet: 5 ℃ ~ 60 ℃

     • Üzemi nyomástartomány: 1. méret: 0,2 ~ 0,7 MPa; 3/7 méret: 0,15 ~ 0,7 MPa; 20-as méret: 0,15 ~ 1,0 MPa

     • Lengési idő (@0,5 MPa): 0,07-0,3 s/90° (állítható)

     • Csapágy típus: Nagy terhelésű csúszócsapágy

  3.2 Kulcsteljesítmény-paraméterek táblázata

4. Alapvető konfigurációs és kiválasztási irányelvek

  4.1 Méretválasztás (a nyomaték és a terhelés alapján)

     • 1. méret (φ10): 0,3 N·m nyomatékkimenet, mikro ultrakönnyű terheléshez (≤ ​​1 kg) és nagyfrekvenciás precíziós forgómozgásokhoz alkalmas.

     • 3-as méret (φ15): 0,7 N·m forgatónyomaték, ideális kis terhelésű (1-3 kg) alkalmazásokhoz, például robotkarcsukló-forgatáshoz.

     • 7-es méret (φ20): 0,9 N·m forgatónyomaték, tökéletesen illeszkedik a kis és közepes terhelésű (3-5 kg) indexelő pozicionáló és munkadarab-fordító állomásokhoz.

     • 20-as méret (φ30): 2,9 N·m nagy nyomatékú kimenet, közepesen nagy terhelésű (5-10 kg) nagy teherbírású forgó pozicionálási feladatokhoz alkalmazható.

  4.2 Szög és precíziós kiválasztás

     • 90°-os lengési szög: Derékszögű billentésre és irányváltásra tervezték, széles körben használják a munkadarab be-/kirakodásánál és a 90°-os kormányzásnál.

     • 180°-os lengési szög: Alkalmas félciklusú forgatásra és munkadarab-fordításra, 180°-os fordított pozicionálás és kétirányú állomásváltás megvalósítására.

     • Nagy pontosságú frissítés: Válassza az MSUA sorozatot a rendkívül nagy pontosságú követelményekhez, ≤0,03 mm-es platform ingadozási pontossággal.

  4.3 Mágneses kapcsoló konfigurációja

     • MSUB (nem mágneses): Alapvető gazdaságos változat mágnesgyűrű nélkül, költséghatékony egyszerű ciklikus mozgáshoz jelvisszacsatolási igény nélkül.

     • MDSUB (mágneses): Beépített mágneses gyűrű, kompatibilis a D-T791/D-T792 mágneses kapcsolókkal, tetszőlegesen beállítható érzékelési pozíciókkal, támogatja az automatizált PLC jelösszeköttetés-vezérlést.

5. Tipikus alkalmazási forgatókönyvek

     • Precíziós robotrendszerek: Kisméretű robotcsukló-forgatásra és végkioldó lengetésre alkalmazható, könnyű, kompakt méret és nagy pozicionálási ismételhetőség.

     • Automatizált indexelő állomások: Tökéletes 90°/180°-os precíziós indexeléshez, érzékelési pozicionáláshoz és összeszerelő állomás pozicionálásához az elektronikai és kis háztartási készülékek iparában.

     • Munkadarab megfordítása és kormányzása: Ideális könnyű terhelésű munkadarabok (≤10 kg) billentéséhez és irányátalakításához szállítószalagokon, nulla holtjáték és alacsony ütésű, egyenletes forgás elérése érdekében.

     • Kis forgóplatformok: Széles körben használják mikro forgó platformokon, címkenyomtatásban és jelölőállomások forgatásában, rugalmas telepítéssel és alacsony karbantartási nehézséggel.

6. MSUB vs CRB2 / CRBU2 sorozat gyors összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Méret kiválasztása: Számítsa ki a forgatónyomatékot a munkadarab súlya és a forgási sugár alapján ≥2 biztonsági tényezővel. Válassza az 1-es méretet ≤1 kg-os terheléshez, 3-as méretet 1-3 kg-hoz, 7-es méretet 3-5 kg-hoz, 20-as méretet 5-10 kg-hoz.

     2. Szög kiválasztása: Válasszon 90°-os lengésszöget a derékszögű billentéshez és kormányzáshoz; válasszon 180°-os lengési szöget a félciklusú megfordításhoz és a visszafelé pozicionáláshoz.

     3. Funkcionális kiválasztás: Válassza ki a mágneses gyűrűvel ellátott MDSUB-t a jel visszacsatolásához és a PLC-kapcsolathoz; frissítse az MSUA sorozatra az ultranagy pontosságú pozicionálási igényekhez.

Egy mondat összefoglalása

     A SOLH MSUB sorozatú kompakt lapátos forgóhenger integrált, nagy pontosságú asztalkialakítással, állítható lengési szöggel és nagy teherbírással rendelkezik, így alacsony holtjátékot, nagy stabilitást és helytakarékos precíziós forgómegoldásokat kínál a 10 kg-os, könnyű terhelésű automatizált billenő és indexelő állomásokhoz.
