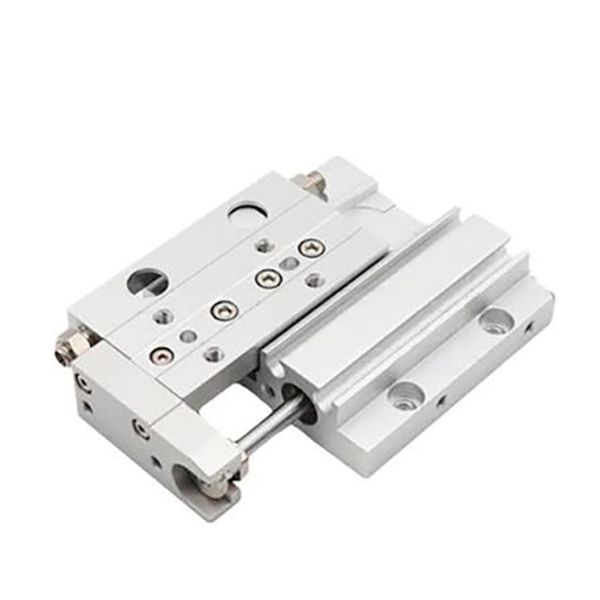

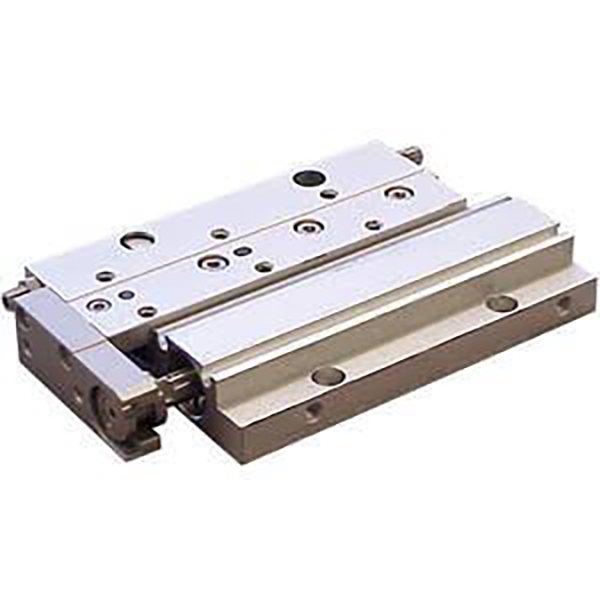

MXF sorozatú ultravékony, nagy merevségű pneumatikus csúszóasztal

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MXF sorozat egy ultravékony, nagy merevségű, hosszú löketű pneumatikus csúszóasztal, amelyet korlátozott magasságú automatizálási berendezésekhez terveztek. A hengeres és keresztgörgős vezetősín párhuzamos elrendezésével, kétoldalas felső/alsó rögzítési szerkezetével és közepes teherbíró képességével ultraalacsony testmagasságot ér el, amely 40%-kal vékonyabb, mint az azonos specifikációjú hagyományos MXS csúszdák. Stabil, közepes pontosságú pozicionálással, zökkenőmentes, hosszú löketű működésével és nagyfrekvenciás ciklikus tartósságával a fő általános alacsony profilú csúszómegoldás a precíziós anyagmozgatás, összeszerelés és állomáskapcsolás terén kompakt automatizált rendszerekben.

Alapvető pozicionálás és szerkezeti jellemzők

     -- Kettős működésű vezetési szerkezet: Stabil kettős működésű működést tesz lehetővé φ8 és φ20 mm közötti furatméretekkel, megbízható, 20–180 N közötti közepes terhelési teljesítményt biztosítva, amely tökéletesen illeszkedik a közepes terhelésű precíziós kezelési forgatókönyvekhez.

     -- Párhuzamos hengeres és keresztgörgős vezetőkialakítás: A vezetősín és a henger párhuzamosan van elhelyezve, elválasztva a teherhordást a dugattyúrúd tömítő mozgásától. Ez a szerkezet nagy merevséget, alacsony súrlódást, nulla rés nélküli működést és rendkívül sima lineáris mozgást biztosít.

     -- Ultravékony, alacsony profilú test: A karosszéria magassága mindössze 16-27 mm, ami 40%-kal alacsonyabb, mint a megfelelő MXS modelleknél. Ez az optimális választás az ultraalacsony hasmagasság és a rendkívül kompakt berendezés elrendezéséhez.

     --Megbízható közepes pontosságú teljesítmény: 0,03 mm-es futási párhuzamosságot, 0,05 mm-es függőlegességet és ±0,02 mm-es ismétlési pozicionálási pontosságot biztosít, teljes mértékben megfelel a szabványos közepes pontosságú automatizálási pozicionálási követelményeknek.

     -- Kétoldalas, nagy pontosságú rögzítés: Felső átmenő furatokkal és alsó menetes furatokkal, valamint precíziós pozicionáló csapfuratokkal felszerelve. Támogatja a pozitív és fordított telepítést, garantálva a nagy ismétlődő szerelési pontosságot szét- és összeszerelés után.

     -- Rugalmas csövek és érzékelők telepítése: Kompatibilis a keresztirányú és axiális kétirányú csővezetékekkel. Beépített mágnesgyűrű rejtett csúszka hornyos kialakítással a mágneses kapcsolók beszereléséhez, szerkezeti interferencia nélkül megtakarítva a telepítési helyet.

     -- Állítható löket és több puffer opciók: Szabványos poliuretán pufferek mindkét végén a stabil párnázásért. Végenként 5 mm-es állítható lökettel (10 mm-es teljes standard vágási tartomány), opcionális X11 specifikációval a 15 mm-es ultrahosszú finombeállításhoz és opcionális hidraulikus ütközőkkel a nagyfrekvenciás ütközésekhez.

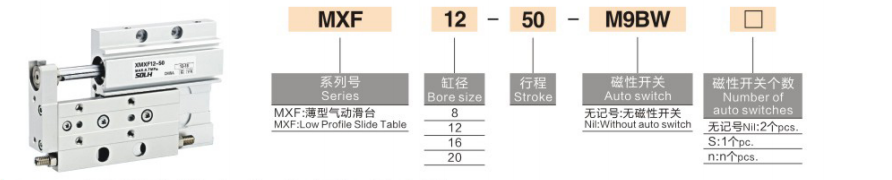

Teljes modellkódolási szabály

   1. Modellpélda: MXF12-50-M9BW

   2. Szabványos rendelési referenciapéldák

     -- MXF8-20: Standard modell kapcsoló nélkül, 8 mm-es furat, 20 mm-es löket, kettős működésű

     -- MXF20-100-2M9B: 20 ​​mm-es furat, 100 mm-es lökethossz, kettős mágneses kapcsoló a kétirányú helyzetfigyeléshez

     -- MXF16-75-X11: 16 mm-es furat, 75 mm-es löket, 15 mm-es kiterjesztett löketállítás

Alapvető műszaki előírások (@0,5 MPa, kettős működésű)

Alapvető teljesítmény és termékelőnyök

     -- Ultravékony, kompakt szerkezet az extrém helytakarékosság érdekében: Rendkívül alacsony, 16–27 mm-es testmagasságával, 40%-kal vékonyabb, mint az MXS sorozat, tökéletesen alkalmazkodik az ultraalacsony hasmagasságú berendezésekhez és a sűrű moduláris elrendezéshez, ahol a hagyományos csúszdákat nem lehet felszerelni.

     -- Nagy merevség és stabil, hosszú löketű működés: Az integrált monolit testtel párosított keresztgörgős vezető kiküszöböli a futási hézagokat és a deformációt. Fenntartja a rezgésmentes stabil működést maximum 100 mm hosszú löket és nagyfrekvenciás kerékpározási körülmények között.

     -- Kétoldalas rögzítés erős alkalmazkodóképességgel: Támogatja a felső átmenő furat rögzítését és az alsó menetes furat felszerelését, kompatibilis a pozitív és a fordított rögzítéssel is. Precíziós pozicionáló csapfuratokkal felszerelve a nagy ismétlési pontosság biztosítása érdekében ismételt szét- és összeszerelés után.

     -- Rugalmas, állítható löket és többállomásos adaptáció: Szabványos 5 mm-es finombeállítás végenként (10 mm-es teljes vágási tartomány). Az opcionális X11 specifikáció 15 mm-rel kiterjesztett löketbeállítást biztosít, amely megfelel a többállomásos automatizált folyamatok pontos löketkalibrációs követelményeinek.

     -- Olajmentes és hosszú élettartam alacsony karbantartás mellett: Alacsony súrlódású tömítést és olajmentes működést tesz lehetővé, élettartama több mint 5 millió ciklus. Tiszta ipari környezetben és hagyományos automatizált gyártósorokon egyaránt alkalmazható minimális napi karbantartási igény mellett.

Szerelési módszerek és tipikus alkalmazási forgatókönyvek

   1. Kettős szerelési mód

     -- Felső szerelés: Felső átmenő furatokon keresztül rögzítve felső terheléselrendezéssel. Pozícionáló csapokkal párosítva a nagy pontosságú pozicionálás és a stabil teherbírás érdekében.

     -- Alsó szerelés: Az alsó menetes furatokon keresztül rögzítve a berendezés közvetlen felületi felszereléséhez. Szilárd összeszereléssel rendelkezik, és ideális fordított szerelési alkalmazásokhoz.

   2. Tipikus ipari alkalmazások

     -- 3C elektronikai ipar: Képernyő laminálás, modulkezelés, NYÁK kártya átvitel, érzékelő állomás kapcsolás és precíziós elektronikai alkatrész pozicionálás.

     -- Precíziós összeszerelési automatizálás: Kis alkatrészek préselése, sorkapocs-összeállítás, csavaros rögzítőelem meghajtása és könnyű szerszámozás ciklikus működése.

     -- Csomagológépek: Anyagtolás, vágószerszám behajtás, címke laminálás és kis távolságú anyagszállítás.

     -- Általános automatizálási berendezések: Berendezésajtó test toló, gyártósor állomás kapcsolás és közepes terhelésű nagyfrekvenciás ciklikus lineáris hajtás.

MXF vs MXH vs MXS | Alacsony profilú és kompakt csúszóasztal összehasonlítása

Három lépésből álló gyorskiválasztási útmutató

   1. Furatméret kiválasztása terhelés szerint: A furat átmérőjét a munkadarab súlyának megfelelően állítsa be: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Tartson le legalább 50%-os terhelési tartalékot a stabil, hosszú távú működés biztosítása érdekében.

   2. Stroke megerősítése: A szabványos löket 10 mm és 100 mm között van. Az MXF sorozat előnyben részesítése hosszú löketű forgatókönyvekhez (≥50 mm); válassza az MXH sorozatot a rövid löketű és nagyfrekvenciás kerékpáros munkakörülményekhez.

   3. Konfiguráció egyeztetése:
     --  Pozícióérzékelés: Kettős M9B mágneses kapcsolóval van felszerelve a pontos kétirányú lökethelyzet figyeléséhez.

     -- Löket finombeállítása: Rendszeres használathoz válassza a szabványos -X10-es (5 mm-es vágást); válassza a -X11-et (15 mm-es kiterjesztett trimmelés) a többütemű pontos kalibráláshoz.

     --  Pufferelés optimalizálása: Használjon szabványos poliuretán puffereket a hagyományos működéshez; frissítés a hidraulikus pufferekre a nagyfrekvenciás becsapódási és zajcsökkentési forgatókönyvekhez.

Egy mondat összefoglalása

     A SOLH MXF sorozatú ultravékony, nagy merevségű pneumatikus csúszóasztal 40%-kal alacsonyabb testmagassággal rendelkezik, mint az MXS, keresztgörgős, nagy merevségű vezetővel, kétoldalas rögzítéssel és hosszú löketű közepes terhelési stabilitással rendelkezik, amely magas költség-teljesítményű magmegoldásként szolgál a magasságkorlátozott kompakt automatizáláshoz és a közepes pontosságú, nagy igényű kézi vezérléshez.
