MXH sorozatú kompakt keskeny, hosszú löketű pneumatikus csúszóasztal

Márka: SOLH by Richge Technology

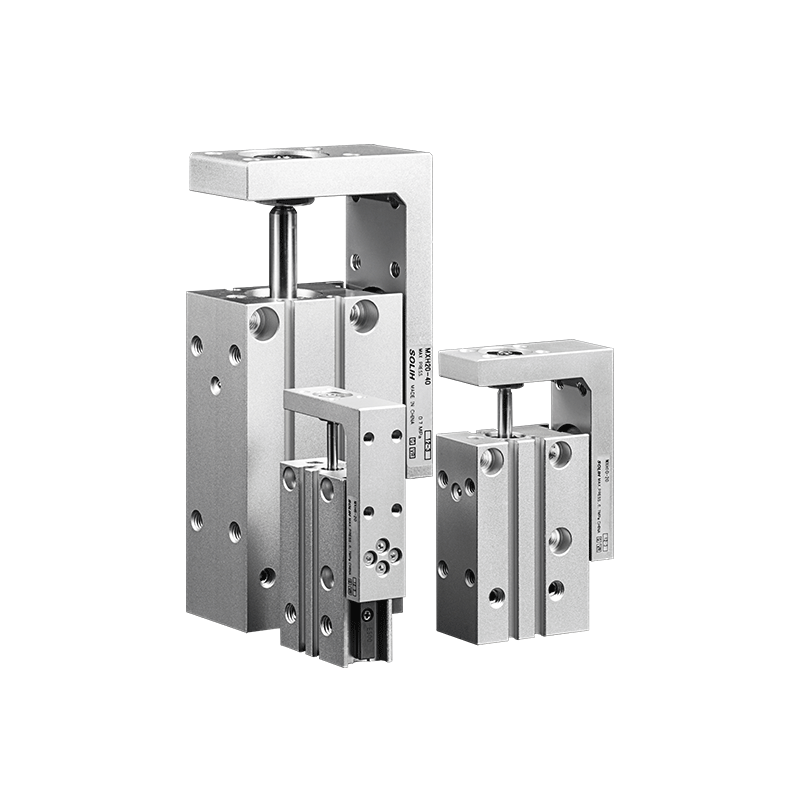

Termék áttekintése

     A SOLH MXH sorozat egy keskeny típusú kompakt pneumatikus csúszóasztal keringő golyós lineáris vezetőrendszerrel. A könnyű kialakítást, a nagy merevséget és a 60 mm-ig megnövelt löketteljesítményt integrálva rendkívül keskeny testszélességgel rendelkezik, amely jelentős beépítési helyet takarít meg. Kiváló elhajlásgátló teherbírásával és közepes precíziós pozicionálási képességével kifejezetten az egymás melletti, többcsúszású telepítéshez és a precíziós átviteli műveletekhez optimalizálva rendkívül szűkös automatizált forgatókönyvekben, ideális hosszú löketű mikro lineáris hajtási megoldásként szolgál a 3C elektronikához és a precíziós automatizáláshoz.

Alapvető szerkezeti és tervezési jellemzők

     --  Kétdugattyús meghajtási szerkezet: Dupladugattyús, kettős működésű vezetési módot alkalmaz, stabil kimeneti erőt és kiemelkedő szinkron működési teljesítményt biztosít, biztosítva a következetes lineáris mozgást a nagyfrekvenciás ciklikus munkavégzés során.

     --  Végtelen keringő golyós vezetősín: Végtelenített keringő golyós lineáris vezetősínekkel felszerelve, amelyek nagy szerkezeti merevséggel és kiváló lineáris mozgásstabilitással rendelkeznek. A haladási párhuzamosságot 0,05 mm-en belül szabályozzák rövid löketeknél, hatékonyan elkerülve a mozgási remegést és az eltérést.

     -- Ultra keskeny kompakt test: Optimalizált keskeny szélességű szerkezet, sokkal vékonyabb, mint a hagyományos MXQ és MXS sorozatú csúszdaasztalok, tökéletesen támogatja a több csúszda sűrű egymás melletti elrendezését a berendezés helykihasználásának maximalizálása érdekében.

     -- Kiváló eltolásgátló teherbírás: A megengedett forgatónyomaték hozzávetőlegesen hatszorosa a hagyományos MXU sorozatokénak, nagymértékben megnövelt ellenállással az excentrikus terhelés és a konzolos terhelés ellen, alkalmazkodva a bonyolult egyoldalú erőműködési feltételekhez.

     --  Többirányú, rugalmas telepítés: Támogatja a 4 irányú rögzítést keresztirányú átmenő furatokkal/menetes furatokkal és hosszanti menetes furatokkal. A 3-oldalas csővezeték-kialakítással kombinálva megfelel a keskeny és egymásra rakott berendezésszerkezetek változatos beépítési és csőelrendezési követelményeinek.

     -- Univerzális érzékelő adaptáció: Alapfelszereltségként beépített mágnesgyűrű, kétoldali érzékelőhornyokkal, amelyek kompatibilisek a D-M9□ és A93 sorozatú mágneses kapcsolókkal, pontos lökethelyzet-érzékelést és jel-visszacsatolást valósít meg.

Teljes modellkódolási szabály

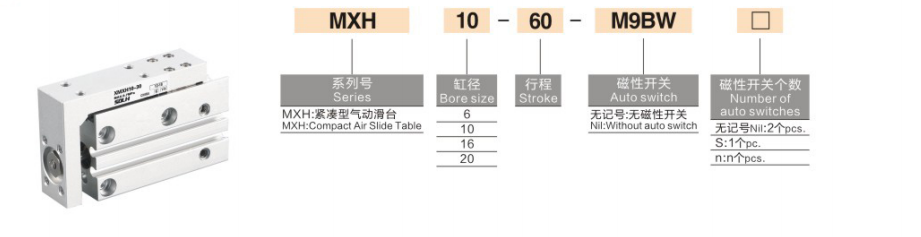

   1. Modellpélda: MXH16-50Z-M9NL

   2. Szabványos rendelési referenciapélda

     --  MXH10-30-M9BW: furat 10 mm, löket 30 mm, NPN mágneses kapcsoló 1 m vezetékhosszal

Alapvető műszaki előírások

Kimeneti erő és terhelés referenciadiagramja (@0,5 MPa)

Biztonsági tényező ≥2; A függőleges terhelés megköveteli a megengedett nyomaték ellenőrzését

Megengedett nyomaték specifikáció (eltolódásgátló teherbírás, N·m)

Alkalmazási forgatókönyvek és termékválasztás összehasonlítása

   1. Elsőbbségi alkalmazási forgatókönyvek az MXH sorozathoz

     --  Rendkívül helyszűke berendezések: Az ultrakeskeny karosszéria kialakítása támogatja a több csúszdaasztal sűrű egymás melletti telepítését, tökéletesen illeszkedve a miniatűr automatizált berendezések belsejébe.

     --  Közepes pontosságú, hosszú löketű műveletek: Maximális lökethossz 60 mm-ig ± 0,02 mm ismétlési pontossággal, messze meghaladja a hagyományos pneumatikus hengerek pozicionálási stabilitását, kielégítve a közepes pontosságú, hosszú futási átviteli igényeket.

     --  Könnyű terhelésű nagyfrekvenciás átvitel: Ideális elektronikai alkatrészek, terminálok, kisméretű műanyag alkatrészek és precíziós szerszámtartók ciklikus kezeléséhez és pozicionálásához.

     --  Offset terhelés elleni munkafeltételek: A kiváló nyomatékállóság lehetővé teszi a stabil működést egyoldalú erő és konzolos beépítési forgatókönyvek esetén, megoldva a szokásos csúszdák elhajlási és jitter problémáit.

MXH vs MXQ vs MXS sorozatok összehasonlítása

Szakmai kiválasztási irányelvek

     --  Furatméret-illesztés: A vízszintes terhelést a névleges érték 50%-án, a függőleges terhelést pedig a névleges érték 25%-án belül szabályozza, legalább 2-es garantált biztonsági tényezővel a stabil, hosszú távú működés biztosítása érdekében.

     -- Stroke foglalás: Tartalék 5~10 mm löket margó a kiválasztás során; Az MXH sorozat maximális szabványos lökethossza 60 mm, hogy elkerülje az ütéseket és javítsa az élettartamot.

     -- Rögzítési mód kiválasztása: Válasszon keresztirányú rögzítést az ultraszűk térelrendezéshez; A halmozott és többrétegű telepítési forgatókönyvek esetében alkalmazza a hosszirányú rögzítést, hogy megtakarítsa a teljes berendezés helyét.

     -- Puffer optimalizálás: Ha a működési sebesség meghaladja a 300 mm/s-t, vagy a rakomány tömege meghaladja a 3 kg-ot, akkor hidraulikus ütközővel kell felszerelni, hatékonyan csökkentve a terminál ütközését és vibrációját.

     -- Érzékelő konfigurációja: A kétoldali szenzorhornyok támogatják a kettős mágneses kapcsoló felszerelését, lehetővé téve a kinyújtás és a visszahúzás pontos érzékelését a teljes löket helyzetének figyeléséhez.

Egy mondat összefoglalása

     A SOLH MXH sorozatú keskeny, kompakt pneumatikus csúszóasztal ultrakeskeny testtel, nagy nyomatékállósággal, 60 mm hosszú lökettel és ±0,02 mm közepes pontossággal, 4 irányú rögzítéssel és olajmentes működéssel az optimális költséghatékony megoldás a sűrű telepítéshez és a kis terhelésű, nagyfrekvenciás precíziós átvitelhez szűk, automatizált térben.
