MXJ sorozatú ultrakompakt, nagy pontosságú pneumatikus csúszóasztal

Márka: SOLH by Richge Technology

Termék áttekintése

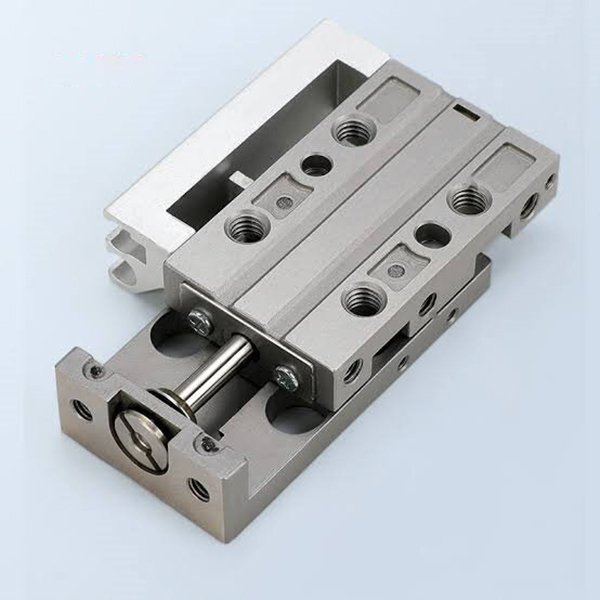

     A SOLH MXJ sorozat egy ultraminiatűr, nagy pontosságú pneumatikus csúszóasztal, amelyet mikroprecíziós lineáris vezetéshez terveztek. Ultrakompakt alapterületével, mikronszintű pozicionálási pontosságával, könnyű felépítésével és többirányú rögzítési kompatibilitásával tökéletesen alkalmas szűk helyű automatizált állomásokhoz, beleértve a 3C elektronikus feldolgozást, a precíziós érzékelést, a mikro-összeszerelést és a nagyfrekvenciás, rövid löketű ciklikus műveleteket. A miniatűr automatizálási forgatókönyvek fő, nagy pontosságú mikro-lineáris működtetőjeként szolgál.

Alapvető szerkezeti és tervezési jellemzők

     -- Meghajtási mód: Kettős működésű kétirányú működés, furatméretek φ4,5/6/8/12/16 mm, 5-50 N mikro- és könnyű terhelési tartományt lefed.

     -- Prémium szerkezet: Martenzites rozsdamentes acél testet és integrált lineáris golyós vezetősínt alkalmaz. A teherhordó szerkezet el van szigetelve a dugattyúrúd tömítési mozgásától, ami nagy merevséget és rendkívül alacsony súrlódású működést biztosít.

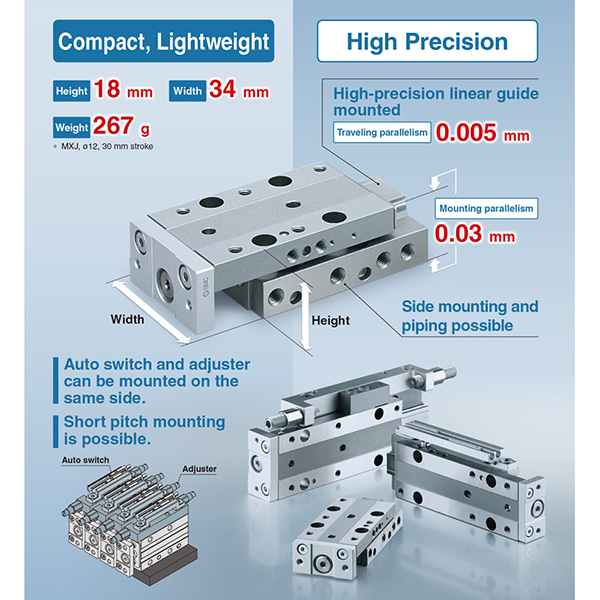

     - Mikronszintű precizitás: 0,005 mm-es haladási párhuzamosság, 0,03 mm-es szerelési párhuzamosság, 0,01 mm-es függőlegesség, amely rendkívül stabil precíziós pozicionálást biztosít a kifinomult folyamatokhoz.

     -- Ultra-kompakt méret: Ultravékony karosszéria kialakítás, mindössze 10 mm-es magassággal a φ4,5 furatú modelleknél és 18 mm-es magassággal a φ12 furatú modelleknél, 30%-50%-kal kisebb, mint az egyenértékű MXQ csúszóasztalok, így maximalizálja a helykihasználást a sűrű elrendezésű állomások számára.

     -- Rugalmas többoldalas rögzítés: Támogatja a felső, alsó és oldalsó háromoldali telepítést precíziós pozicionáló csapfuratokkal, alkalmazkodva a különféle szűk és sűrű berendezések elrendezéséhez.

     -- Univerzális érzékelő kompatibilitás: alapfelszereltségként kettős mágneses kapcsolóhornyokkal van felszerelve. A ≥5 mm-es löketű modellek 2 db M9B mágneses kapcsoló felszerelését teszik lehetővé. A szimmetrikus szerkezeti kialakítás lehetővé teszi a bal/jobb kapcsolók és csővezetékek felcserélhetőségét a helyszínen.

     - Állítható pufferelés és korlátozás: Szabványos kétvégű gumipuffer a zaj- és hatáscsökkentés érdekében; opcionális egyvégű/kétvégű fém lökethatárolók 0-5 mm-es állítható lökettartománnyal a rendkívül pontos pozicionálás érdekében.

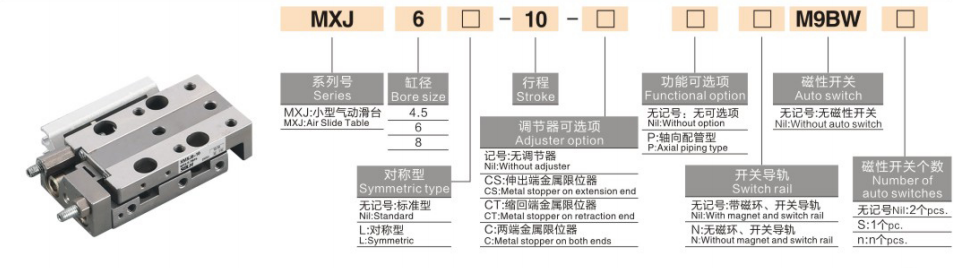

Teljes modellkódolási szabály

   1. Modellpélda: MXJ6-10-CS-M9B

   2. Szabványos rendelési referenciapéldák

     -- MXJ4.5-5: szabványos típus, mágneskapcsoló nélkül, furat 4,5 mm, lökethossz 5 mm, kettős működésű

     -- MXJ8-15-B-2M9B: furat 8 mm, löket 15 mm, kétvégű fém határ, 2 db M9B mágneses kapcsoló

     -- MXJ12-20-L: Szimmetrikus típus, furat 12 mm, lökethossz 20 mm, megfordítható oldalcső

Alapvető műszaki előírások (@0,5 MPa, kettős működésű)

   1. Mikrospecifikációk (φ4,5 / φ6 / φ8)

   2.Kis specifikációk (φ12 / φ16)

Alapvető versenyelőnyök

   1. Mikronszintű Ultra-nagy pontosság és stabilitás

     -- A nagy pontosságú lineáris golyós vezetősínnel párosított integrált egyrészes megmunkálás biztosítja a ±0,01 mm-es ismétlődő pozicionálási pontosságot és az ultraalacsony párhuzamossági hibát, teljes mértékben megfelelve a mikrodetektálási és finompozícionálási folyamatokra vonatkozó szigorú precizitási követelményeknek.

   2. Ultra-kompakt és helytakarékos kialakítás

     -- Ultravékony és ultrarövid testszerkezet, mindössze 10 mm-es minimális magassággal. A háromoldalas rögzítési kialakítás alkalmazkodik az ultra keskeny függőleges és vízszintes helyhez, így több mint 40%-os telepítési helyet takarít meg a hagyományos csúszóasztalokhoz képest, ideális sűrű automatizált gyártósorokhoz.

   3. Könnyű és nagyfrekvenciás gyors reagálás

    -- Az optimalizált rozsdamentes acél könnyű szerkezet (40-500 g) hatékonyan csökkenti a mozgási tehetetlenséget. A működési sebesség 50 és 500 mm/s között van, amely támogatja a stabil nagyfrekvenciás működést 300 ciklus/perc (cpm) alatt a termelés hatékonyságának növelése érdekében.

   4. Olajmentes működés és szuper hosszú élettartam

     -- Alacsony súrlódású, kopásálló tömítést és olajmentes kialakítást alkalmaz, amely kompatibilis a tiszta műhellyel és az enyhén olajos ipari környezettel. A tartós szerkezeti konfiguráció több mint 5 millió ciklusos élettartamot biztosít hosszú távú, stabil, karbantartásmentes működés mellett.

   5. Szimmetrikus megfordítható kialakítás a rugalmas telepítéshez

     -- A szimmetrikus levegőnyílás és a kapcsolóhorony szerkezet lehetővé teszi a csővezetékek és az érzékelők beszerelésének helyszíni bal/jobb cseréjét, kiküszöbölve az iránykorlátozásokat, és nagymértékben javítja a helyszíni hibakeresést és a szerkezeti adaptáció rugalmasságát.

Szerelési formák és tipikus alkalmazások

   1. Szerelési módszerek

     -- Felülre szerelés: átmenő furatokon keresztül rögzítve precíz pozicionáló csapfuratokkal, alkalmas munkadarab tetejére történő beszereléshez és nagy pontosságú pozicionálási forgatókönyvekhez.

     -- Alsó rögzítés: alsó menetes furatokon keresztül rögzítve, stabil és megbízható, szabványos felületre szerelhető.

     -- Oldalsó rögzítés: Oldalsó menetes lyukakon keresztül rögzítve, tökéletes a korlátozott függőleges térrel és több csúszda sűrű párhuzamos elrendezésével rendelkező berendezésekhez.

   2. Tipikus alkalmazási forgatókönyvek

     -- 3C elektronika: chipek kezelése és átvitele, kamera lencsék fókuszálása, mikrokomponens laminálás, gombok élettartamának tesztelése

     - Precíziós érzékelés: szonda pozicionálása, CCD kamera precíz mozgása, mikroméret mérés, optikai finom kalibrálás

     -- Mikro összeszerelés: Automatikus csavarzár, sorkapocs krimpelés, precíziós alkatrész beillesztés, miniatűr behajtás

     -- Orvosi berendezések: Mikroszivattyú precíziós vezérlés, miniatűr szelepkapcsolás, kis műszeres teleszkópos pozicionálás

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása terhelés szerint

     -- φ4,5 ≤ 0,5 kg / φ6 = 0,5 ~ 1 kg / φ8 = 1 ~ 2 kg / φ12 = 2 ~ 5 kg / φ16 = 5 ~ 8 kg. Tartson fenn legalább 50%-os terhelési biztonsági tartalékot a stabil precíziós működéshez.

   2. Stroke megerősítése

     -- Szabványos lökettartomány: 5-50 mm. A nagyfrekvenciás munkakörülményekhez előnyben részesítse a rövid löketeket (5–20 mm), hogy nagyobb pontosságot és működési stabilitást biztosítson.

   3. Konfiguráció egyeztetése

     -- Pozíciófigyelés: szereljen fel 2 db M9B mágneses kapcsolót a kétirányú lökethelyzet visszacsatoláshoz.

     -- Precíziós korlátozás: Válassza ki a kétvégű fém határértéket (B) a 0–5 mm-es állítható precíz löketpozícionáláshoz.

     -- Szerelési adaptáció: Válasszon oldalsó szerelést a sűrű állomáselrendezéshez, alsó szerelést a szabványos felületi telepítéshez.

Egy mondat összefoglalása

     A SOLH MXJ sorozatú ultrakompakt, nagy pontosságú pneumatikus csúszóasztal mikron-szintű pozicionálási pontossággal, háromoldalas rugalmas rögzítéssel, könnyű, nagyfrekvenciás működéssel és opcionálisan állítható fémhatárolókkal rendelkezik, amely költséghatékony precíziós mikro lineáris működtetőként szolgál, amelyet széles körben használnak a 3C elektronikában, precíziós orvosi automatizálási és mikrodetektoros berendezésekben.
