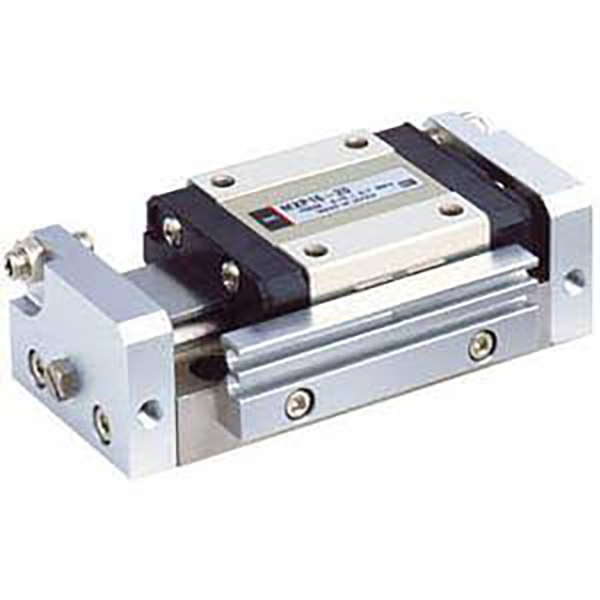

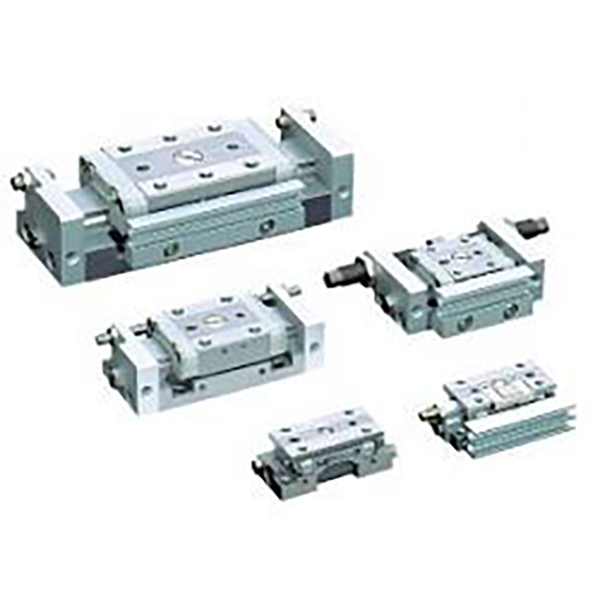

MXP sorozatú Ultra-nagy pontosságú kompakt pneumatikus csúszóasztal

A SOLH MXP ultra-nagy pontosságú pneumatikus csúszóasztal cserélhető az SMC MXP sorozattal. Integrált martenzites rozsdamentes acél testtel és beépített golyós vonalvezetéssel rendelkezik, 0,004 mm-es haladási párhuzamosságot, ±0,03°-os forgási hibát és ±0,01 mm-es ismétlési pozicionálási pontosságot biztosít. Az ultrakeskeny kompakt test 10%-20%-kal vékonyabb, mint az MXJ modellek, támogatja a háromoldali rögzítést és a kapcsolható axiális/oldalsó csővezetékeket. φ6-16 mm furatméretek szabványos gumi ütközőkkel, opcionális fémhatárolókkal és hidraulikus ütközőkkel, amelyek a φ8 és a feletti méretekhez kaphatók. Támogatja az olajmentes tiszta környezetet és a stabil nagyfrekvenciás viszonzást. Ideális olyan zárt térben működő automatizálási állomásokhoz, amelyek szigorú mozgási pontosságot igényelnek, mint például az optikai ellenőrzés, a chipek ragasztása, a mikroelemek összeszerelése és a prémium orvosi berendezések.

MXP sorozatú Ultra-nagy pontosságú kompakt pneumatikus csúszóasztal

Márka: SOLH by Richge Technology


Termék áttekintése

     A SOLH MXP sorozat egy csúcskategóriás, ultra-nagy pontosságú kompakt pneumatikus csúszóasztal, amelyet szigorú mikropozicionálási forgatókönyvekhez terveztek. A beépített hengeres vezetősín szerkezetének és az integrált rozsdamentes acél testnek köszönhetően mikron szintű párhuzamosságot, rendkívül alacsony forgási hibát és kivételes merevséget biztosít. Támogatja a kétirányú csővezetékeket és a nagyfrekvenciás stabil kerékpározást, így tökéletesen alkalmas 3C precíziós összeszerelésre, optikai érzékelésre és nagy pontosságú mikroelemek pozicionálására, így prémium modellként szolgál a kifinomult miniatűr lineáris vezetési alkalmazásokhoz.


Alapvető szerkezeti és tervezési jellemzők

     --  Vezetési mód: Kettős működésű kétirányú működés, furatméretek φ6/8/10/12/16mm, 10-120N könnyű terhelési tartományt lefednek.

     -- Integrált prémium struktúra: Beépített hengeres lineáris vezetősínnel és egy darabból álló martenzites rozsdamentes acél testtel. A teherhordó mechanizmus teljesen el van szigetelve a dugattyúrúd tömítő mozgásától, így rendkívüli merevséget és minimális súrlódást ér el.

     -- Ultra-nagy pontosságú minőség: Menet párhuzamosság 0,004 mm, szerelési párhuzamosság 0,02 mm, forgási pontosság ±0,03° (φ6/8/10) / ±0,04° (φ12/16), amely iparágvezető ultrastabil precíziós pozicionálási teljesítményt biztosít.

     -- Ultra-kompakt keskeny test: A karosszéria magassága mindössze 17–23 mm, 10–20%-kal keskenyebb, mint az MXJ-vel egyenértékű modellek, így rendkívül sűrű elrendezést tesz lehetővé rendkívül szűk munkaterületeken.

     -- Kétirányú csövek rugalmassága: Támogatja az oldalirányú és axiális csővezetékeket a helyszínen kapcsolható elrendezéssel, alkalmazkodva a különféle helyszíni csővezeték-elhelyezési követelményekhez.

     -- Univerzális érzékelő kompatibilitás: A szabványos kettős mágneses kapcsoló hornyok lehetővé teszik 2 db M9B mágneses kapcsoló felszerelését a megbízható kétirányú helyzetfigyelés érdekében.

     -- Többszintű pufferelés és korlátozás: Szabványos kétvégű gumi pufferek a zaj- és ütéscsökkentés érdekében; opcionális egy-/kétvégű fém lökethatárolók, plusz hidraulikus puffer opció a φ8-as és nagyobb modellekhez, 0-5 mm-es állítható lökettartománnyal a rendkívül pontos pozicionálási vezérlés érdekében.

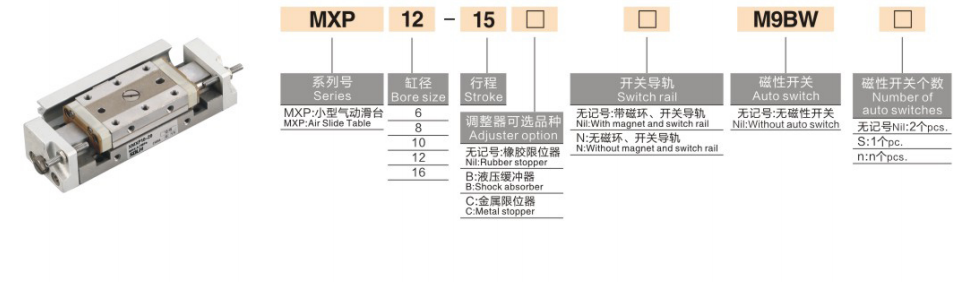

Teljes modellkódolási szabály

   1. Modellpélda: MXP8-15-B-M9BW

Pozíció

Kód

Specifikáció Leírás

1

MXP

Sorozatkód: Ultra-nagy pontosságú pneumatikus csúszóasztal

2

6/8/10/12/16

Furat mérete (mm)

3

5/10/15/20/25/30

Szabványos löket (mm): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30

4

B/C/D/Üres

Limit Opció: B=Kétvégű fémhatár; C=visszahúzási véghatár; D = Extend-end limit; Üres=Szabvány gumipuffer

5

M9BW/M9B

Mágneses kapcsoló (opcionális, 1 vagy 2 kapcsoló)

6

N/Üres

Vezetősín típusa: N=nem mágneses vezetősín; Üres = Szabványos mágneses vezetősín

   2. Szabványos rendelési referenciapéldák

     --  MXP6-5: Normál típus, nincs mágneskapcsoló, furat 6 mm, löket 5 mm, kettős működés

     --  MXP10-20-B-2M9B: furat 10 mm, löket 20 mm, kétvégű fém határ, 2 db M9B mágneses kapcsoló

     -- MXP12-25-D: Furat 12 mm, lökethossz 25 mm, fém határhossz, axiális csövek kompatibilis


Alapvető műszaki előírások (@0,5 MPa, kettős működésű)

Paraméter elem

φ6

φ8

φ10

φ12

φ16

Furat (mm)

6

8

10

12

16

Normál löket (mm)

5/10

10/20

10/20

15/25

20/30

Üzemi nyomás (MPa)

0,15-0,7

0,15-0,7

0,15-0,7

0,15-0,7

0,15-0,7

Nyújtsd a tolóerőt 0,5 MPa-nál (N)

14

25

39

57

101

Visszahúzás tolóerő @0,5 MPa (N)

11

19

31

48

88

kb. Súly (g)

~60

~85

~120

~210

~320

Puffer típusa

Kétvégű gumi puffer (opcionális fém határoló / hidraulikus puffer φ8+ esetén)

Környezeti hőmérséklet

-10 ℃ ~ +60 ℃ (nem fagy)

A légikikötő mérete

M3×0,5

M3×0,5

M3×0,5

M5×0,8

M5×0,8


Alapvető versenyelőnyök

   1. Ultra-magas mikron szintű pontosság és stabilitás
     -- Rendkívül alacsony, 0,004 mm-es haladási párhuzamossággal és ±0,03°-os forgási pontossággal, ±0,01 mm-es ismétlési pozicionálási pontossággal párosítva. Kiküszöböli a mikrorázást és a pozícióeltérést, teljes mértékben megfelel az optikai detektálás, a mikrokomponensek laminálása és a nagy pontosságú tesztelési folyamatok szigorú pontossági követelményeinek.

   2. Beépített hengerszerkezet és rendkívül keskeny, kompakt test
     -- A henger a vezetősín szerkezetébe van beágyazva, így a karosszéria szélessége 10%-20%-kal csökken az MXJ modellekhez képest. Az innovatív, kétirányú oldalsó/axiális csővezeték-kialakítás rugalmas helyszíni kapcsolást tesz lehetővé, megoldva a csővezeték-elrendezési korlátozásokat az ultra keskeny sűrű állomásokon.

   3. Nagy merevség és hosszú élettartam
     -- Az egyrészes martenzites rozsdamentes acél test és az integrált vezetősín szerkezet kiváló alakváltozási ellenállást és szerkezeti merevséget biztosít. Olajmentes, alacsony súrlódású tömítést alkalmaz, amely kompatibilis a tiszta műhellyel és a könnyűipari környezettel, így több mint 5 millió ciklusos karbantartást nem igénylő élettartamot biztosít.

   4. Nagyfrekvenciás sima működés
     -- A prémium alacsony súrlódású tömítés és a nagy pontosságú golyós vezetősín rendkívül sima mozgást biztosít. A működési sebesség 50 és 500 mm/s között van, támogatja a stabil, 350 cpm feletti, nagyfrekvenciás kerékpározást akadozás vagy remegés nélkül, ideális hosszú távú, rövid ütemű ismétlődő pozicionálási feladatokhoz.

   5. Rugalmas multi-scene telepítési adaptáció
     -- Támogatja a felső, alsó és oldalsó háromoldali rögzítést precíziós pozicionáló csapfuratokkal. A szimmetrikus légnyílás-struktúra lehetővé teszi a bal/jobb csővezetékek felcserélhetőségét a helyszínen, teljesen áttörve az iránykorlátokat, és alkalmazkodva a különféle berendezések szerkezeti kialakításához.


Szerelési formák és tipikus alkalmazások

   1. Szerelési módszerek

     -- Felső szerelés: Átmenő furatokon keresztül rögzítve precíziós pozicionáló csapfuratokkal, alkalmas munkadarab tetejére történő beszerelésre és nagy pontosságú pozicionálási forgatókönyvekre, amelyek nulla elmozdulást igényelnek.

     --  Alsó szerelés: Stabil és megbízható szerkezetű alsó menetes furatokon keresztül rögzítve, szabványos felületi szereléshez és rögzített lineáris meghajtáshoz használható.

     --  Oldalsó szerelés: Oldalsó menetes lyukakon keresztül rögzítve, tökéletes a korlátozott függőleges térrel és több csúszóegység sűrű párhuzamos elrendezésével rendelkező berendezésekhez.

   2. Tipikus alkalmazási forgatókönyvek

     --  3C elektronika: Chip felszerelése és ragasztása, objektívmodul fókuszálás, mikrokomponens ultraprecíziós pozicionálás, szondaciklus tesztelése

     --  Optikai berendezések: CCD kamera precíziós mozgása, optikai lencse finom kalibrálása, lézeres pozicionálás, nagy pontosságú érzékelő platform vezetés

     --  Mikroprecíziós összeszerelés: Miniatűr automatikus csavarrögzítés, sorkapocs krimpelés, precíziós alkatrészbeillesztés, nagy pontosságú behajtás

     -- Orvosi berendezések: Mikroszivattyú precíziós vezérlés, miniatűr szelep pontos kapcsolás, kis műszeres teleszkópos pozicionálás


Diaasztal-kiválasztás összehasonlítása: MXP vs MXJ vs MXQ

Összehasonlító elem

MXP (ultra-nagy pontosságú)

MXJ (nagy pontosságú)

MXQ (Standard Precision)

Furattartomány (mm)

6/8/10/12/16

4,5/6/8/12/16

6/8/12/16/20

Utazási párhuzamosság

0,004 mm (ultramagas)

0,005 mm (magas)

0,01 mm (közepes)

Forgatási pontosság

±0,03° / ±0,04°

±0,05°

±0,1°

Test szélessége (φ10)

20 mm (ultra keskeny)

24 mm (keskeny)

30 mm (normál)

Csővezeték iránya

Oldalirányú / Axiális (kétirányú)

Egyirányú

Egyirányú

Árszint

Magas (prémium precíziós fokozat)

Közepes (költséghatékony fokozat)

Közepes (általános besorolás)

Legjobb alkalmazás

Ultra-nagy pontosságú feldolgozás, optikai érzékelés, rendkívül szűk, sűrű tér

Precíziós pozicionálás, 3C összeszerelés, nagyfrekvenciás rövid löketű működés

Általános automatizálás, közepes terhelés, hosszú ütemű vezetés


3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása terhelés szerint
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Tartson fenn legalább 50%-os terhelési biztonsági tartalékot a stabil precíziós működés érdekében.

   2. Stroke megerősítése Normál lökettartomány: 5-30 mm. Előnyben részesítse a rövid löketeket (5–20 mm) a nagyfrekvenciás munkakörülményekhez a nagyobb pozicionálási pontosság és a működési stabilitás megőrzése érdekében.

   3. Konfiguráció egyeztetése

      --  Pozíciófigyelés: Szereljen fel 2 M9B mágneses kapcsolót a valós idejű kétirányú lökethelyzet visszacsatoláshoz.

     - Precíziós korlátozás és pufferelés: Válassza ki a kétvégű fémhatárt (B) a 0–5 mm-es állítható pontos pozicionáláshoz; válasszon hidraulikus puffert a φ8 és nagyobb modellekhez a nagyfrekvenciás ütközések csökkentése érdekében.

     --  Csővezetékek adaptálása: Használjon axiális csöveket az ultraszűk térelrendezéshez, és oldalcsöveket a hagyományos szabványos telepítési forgatókönyvekhez.


Egy mondat összefoglalása

     A SOLH MXP sorozatú ultra-nagy pontosságú pneumatikus csúszóasztal 0,004 mm-es ultra-alacsony párhuzamossággal, minimális forgási hibával, beépített integrált vezetősínnel, kétirányú kapcsolható csövekkel és opcionális hidraulikus ütközővel rendelkezik, amely prémium, nagy merevségű mikro lineáris fokozatként szolgál az optikai észleléshez, az ultra-precíziós 3C-s automatizáláshoz és a csúcsminőségű orvosi automatizáláshoz.
