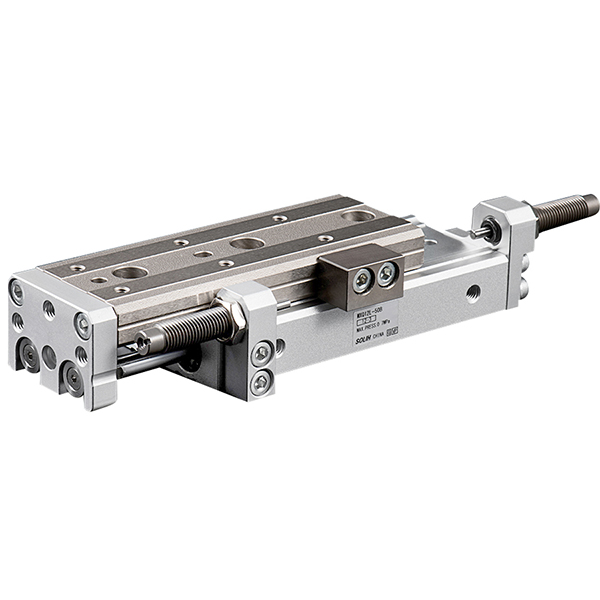

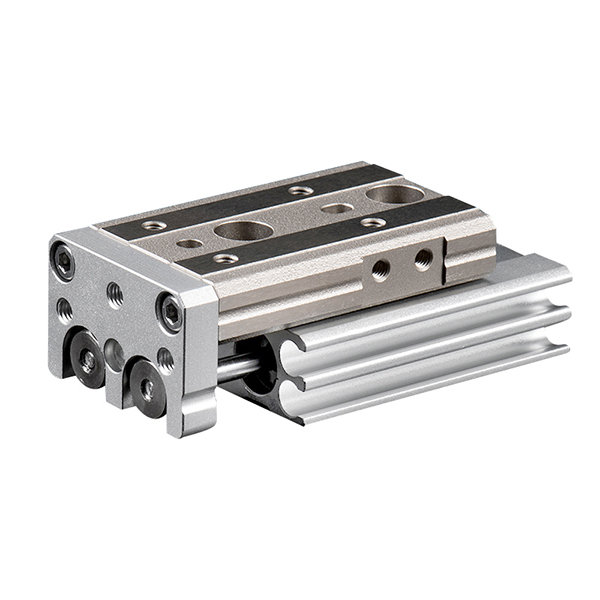

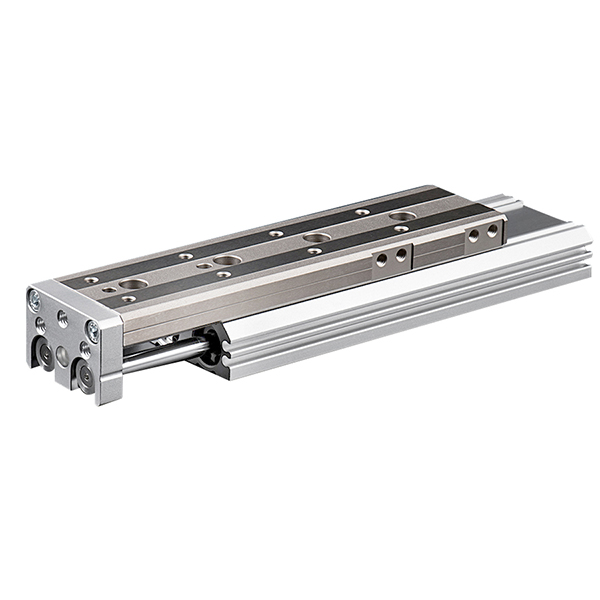

MXQ sorozatú pneumatikus csúszóasztal | Recirkulációs labdavezető / Gazdaságos típus

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MXQ sorozat egy gazdaságos, kompakt pneumatikus csúszóasztal, amely kétdugattyús meghajtórendszerrel és recirkulációs golyós vezetősínekkel rendelkezik. Ultravékony és könnyű integrált szerkezetének köszönhetően stabil, közepes pontosságú lineáris mozgást biztosít ±0,02 mm-es ismétlési pontossággal. A hagyományos „henger + külső vezető” kombináció költséghatékony alternatívájaként nagymértékben csökkenti a berendezés költségeit, miközben megőrzi a megbízható működési teljesítményt. Ideális általános automatizált kezeléshez és szabványos precíziós összeszerelési forgatókönyvekhez, ez az előnyben részesített lineáris hajtási megoldás tömeges automatizált gyártósorokhoz.

Alapfelépítés és működési elv

     -- Kettős dugattyús kettős működésű hajtás: Kétdugattyús szerkezettel van felszerelve, amely kétszeres kimeneti tolóerőt biztosít az azonos furatméretű egyhengeres szánoknál. Szinkron és stabil lineáris mozgást biztosít, nulla kilengéssel vagy elhajlással nagyfrekvenciás ciklikus működés közben.

     -- Recirkulációs golyós vezetősín: A nem előterhelt recirkulációs golyós vezetőkialakítást alkalmazza, sima, könnyű terhelésű mozgással és alacsony gyártási költséggel. Stabil ±0,02 mm-es ismétlési pozicionálási pontosságot tart fenn, teljes mértékben kielégítve a közepes pontosságú automatizálási követelményeket.

     -- Ultra vékony és könnyű integrált test: Az integrált hengeres és csúszóasztal-szerkezet magassága 10%-kal alacsonyabb, súlya pedig 22%-kal könnyebb, mint az MXS sorozaté, így kompaktabb beépítési elrendezést valósít meg a korlátozott helyű berendezések számára.

     -- Rugalmas háromoldalas rögzítés: Támogatja az alsó, oldalsó és axiális háromirányú rögzítést előre beállított precíziós pozicionáló csapfuratokkal. Leegyszerűsíti a helyszíni telepítési és elhelyezési eljárásokat, javítva az összeszerelés általános hatékonyságát.

     -- Beépített mágneses indukciós kialakítás: Szabványos belső mágnesgyűrű fenntartott oldalsó rögzítőhornyokkal a D-M9□ és A93 sorozatú mágneskapcsolókhoz. A süllyesztett beépítés elkerüli a szerkezeti interferenciát, és stabil helyzetjel-visszacsatolást biztosít.

 Teljes modellkódolási szabály

   1. Modellpélda: MXQ16-50AS-M9BW

   2. Szabványos rendelési referenciapélda

     -- MXQ20-75A-FR-M9NL: Furat 20 mm, lökethossz 75 mm, kétvégű löketállítás, axiális csővezeték, PNP mágneses kapcsoló 3 m vezetékhosszal

Általános alapvető műszaki előírások

Kimeneti erő és terhelés referenciatáblázata (@0,5 MPa, vízszintes telepítés)

Megjegyzés: A terhelhetőség csökken hosszabb lökettel és nagyobb működési sebességgel; biztonsági tényező ≥2; függőleges terhelés esetén a megengedett nyomaték ellenőrzése szükséges

Alkalmazási forgatókönyvek és termékválasztás összehasonlítása

   1. Elsőbbségi alkalmazási forgatókönyvek az MXQ sorozathoz

     --  Általános automatizált kezelés: Tökéletes kis elektronikai alkatrészek, sorkapcsok, műanyag alkatrészek és könnyű moduláris szerelvények ciklikus átviteléhez szabványos pontossági követelményekkel.

     -- Költségérzékeny automatizálási projektek: A nagy pontosságú MXS sorozat költséghatékony alternatívájaként több mint 30%-kal csökkenti a berendezés összköltségét, miközben megőrzi a stabil alapteljesítményt.

     -- Ultra-kompakt térelrendezés: Alacsonyabb testmagasság és könnyebb súly, mint az MXS csúszdák, így függőleges beépítési hely takarítható meg a rendkívül kompakt automatizált berendezések számára.

     -- Közepes pontosságú könnyű terhelésű működés: Ideális ±0,02 mm-es pozicionálási igényű munkakörülményekhez, és nincs szükség nagy merevségre vagy nagy nyomatékállóságra.

     -- Nagyfrekvenciás rövid löketű kerékpározás: Megbízható hosszú távú, ismételt működéshez 10-50 mm-es rövid löketen belül, hatékonyan helyettesítve a hagyományos osztott hengeres és külső vezetős kombinációkat.

   2.MXQ vs MXS vs MXH | Core SMC diaasztal összehasonlítása

Szakmai kiválasztás Kulcspontok

     -- Furatméret-illesztés: Válassza ki a megfelelő furatméretet a munkadarab súlyának és a beépítési iránynak megfelelően. A vízszintes terhelést a névleges érték 50%-án belül, a függőleges terhelést pedig a névleges érték 25%-án belül szabályozza a stabil, hosszú távú működés biztosítása érdekében.

     -- Körvonal kiválasztása és árrés foglalása: Tartson 5-10 mm-es löketmargót a modellválasztás során. Használjon AS/AT/A finombeállító utótagot (0–5 mm-es vágás), ha pontos löketkalibrációra van szükség.

     -- Rugalmas szerelési választás: Alsó rögzítés vízszintes anyagmozgatáshoz; oldalsó rögzítés oldalsó fix beépítéshez; axiális rögzítés a Z-tengelyes egymásra rakáshoz és a többrétegű berendezések összeszereléséhez.

     -- Puffer konfiguráció optimalizálása: Szabványos gumipuffer a hagyományos alacsony sebességű működéshez. Ha a működési sebesség meghaladja a 300 mm/s-t vagy a rakomány tömege meghaladja az 5 kg-ot, telepítsen opcionális hidraulikus ütközőt (az MXQ6 modellre nem vonatkozik).

     -- Helyzetészlelés konfigurációja: Kompatibilis az M9B/M9N/A93 mágneses kapcsolókkal. A kétoldalas beágyazott hornyok támogatják a kettős kapcsolós telepítést a pontos kihúzás/visszahúzás helyben történő visszacsatolása érdekében.

Egy mondat összefoglalása

     A SOLH MXQ sorozatú gazdaságos pneumatikus csúszóasztal könnyű recirkulációs golyós vezetővel és kétdugattyús integrált szerkezettel rendelkezik, ultrakönnyű vékony testtel, ±0,02 mm stabil, közepes pontossággal és alacsony költséggel, így a legjobb költséghatékony helyettesítő a hagyományos hengervezető-kombinációkhoz az általános ipari automatizáláshoz és a könnyű pontosságú összeszereléshez.
