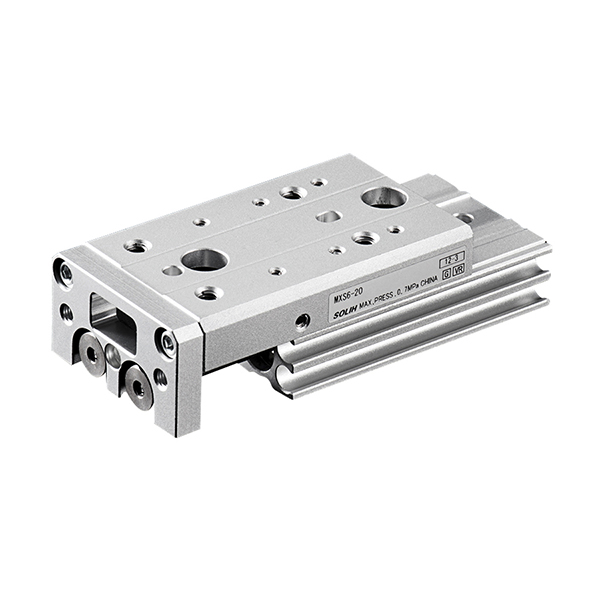

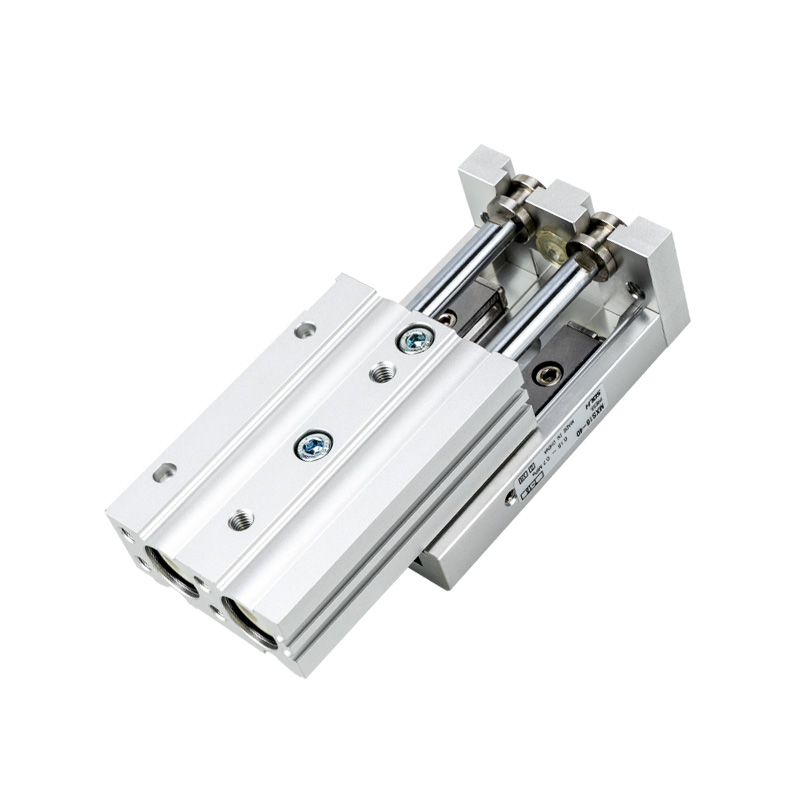

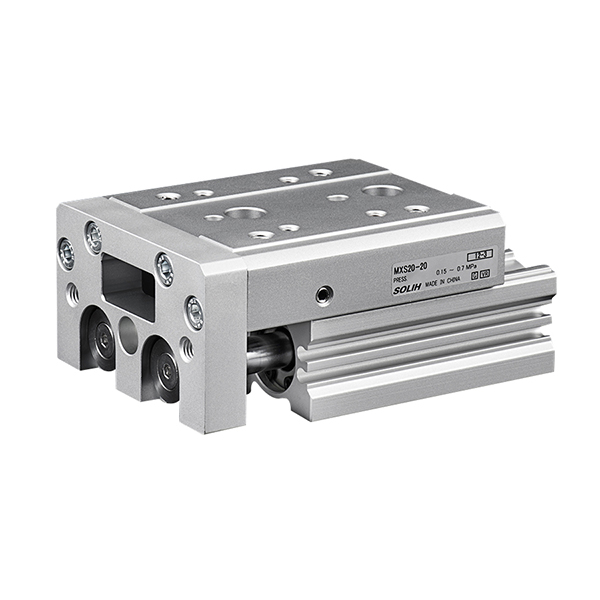

MXS sorozatú pneumatikus csúszóasztal | Keresztgörgős vezető kéthengeres típus

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MXS sorozat egy nagy merevségű, nagy pontosságú integrált pneumatikus csúszóasztal, kétdugattyús meghajtó szerkezettel és professzionális keresztgörgős vezetősínekkel. Ultravékony, kompakt testével, nulla távolságú előfeszített vezetőrendszerével és megkétszerezett kimeneti tolóerejével ultrastabil lineáris mozgást biztosít akár ±0,01 mm-es ismétlési pontossággal. A minden az egyben integrált kialakítás nagymértékben csökkenti a berendezés térfogatát a hagyományos osztott henger + külső vezető kombinációkhoz képest. Széles körben alkalmazzák a precíziós lineáris átvitelben, az illesztési összeszerelésben, az elektronikus és félvezető szerszámokban, optimális továbbfejlesztett helyettesítőként szolgálva a hagyományos lineáris hajtási megoldásokhoz.

Alapfelépítés és működési elv

     -- Kétdugattyús hajtásrendszer: Kettős működésű, kettős dugattyús szerkezetet alkalmaz, amely kétszer akkora tolóerőt biztosít, mint az egyhengeres csúszdák azonos furatmérettel. Biztosítja a rendkívül szinkron működést, és hatékonyan kiküszöböli a mozgás eltérítését és kilengését a nagyfrekvenciás mozgás során.

     -- Prémium keresztgörgős vezetősín: Beépített nagy pontosságú keresztgörgős megvezetés előfeszített kialakítással, nulla futási hézaggal, kiváló szerkezeti merevséggel és erős ellenállással a radiális terhelés és a nyomaték eltérítésével szemben. Stabilan fenntartja a ±0,01 mm-es ultra-nagy ismétlési pozicionálási pontosságot a hosszú távú ciklikus működés érdekében.

     -- Integrált minden az egyben kialakítás: A henger és a csúszóasztal tökéletesen egy egységként van integrálva, így a teljes beépítési mennyiség 30-50%-kal csökken az osztott típusú szerkezetekhez képest. A telepítés során nincs szükség kézi beállításra, nagymértékben javítva az összeszerelés hatékonyságát és a szerkezeti konzisztenciát.

     -- Rugalmas háromoldalas rögzítés: Támogatja az alsó, oldalsó és axiális háromirányú telepítést előre beállított precíziós pozicionáló csapfuratokkal. Támogatja a közvetlen egymásra rakásos telepítést és az oldalsó rögzített rögzítést, alkalmazkodva a változatos kompakt berendezések elrendezési igényeihez.

     -- Beépített érzékelő adaptáció: Szabványos belső mágneses gyűrűvel felszerelt, fenntartott beágyazott hornyokkal a testen, amely kompatibilis a D-M9□ és A93 sorozatú mágneses kapcsolókkal. A süllyesztett kivitel elkerüli a szerkezeti interferenciát és biztosítja a pontos lökethelyzet visszajelzést.

Teljes modellkódolási szabály

   1. Modellpélda: MXS16-50AS-M9BW

   2. Szabványos rendelési referenciapélda

     -- MXS20-75A-FR-M9NL: Furat 20 mm, lökethossz 75 mm, kétvégű löketállítás, axiális csövek, PNP mágneses kapcsoló 3 m vezetékhosszal

Általános alapvető műszaki előírások

Kimeneti erő és terhelés referenciatáblázata (@0,5 MPa, vízszintes telepítés)

Megjegyzés: A terhelhetőség csökken hosszabb lökettel és nagyobb sebességgel; biztonsági tényező ≥2; függőleges terhelés esetén a megengedett nyomaték ellenőrzése szükséges

Pályázati forgatókönyvek és kiválasztási irányelvek

   1. Elsőbbségi alkalmazási forgatókönyvek az MXS sorozathoz

     --  Ultra-nagy pontosságú pozicionálás és átvitel: Ideális az elektronikus alkatrészek, terminálok, optikai lencsék és miniatűr modulok precíz lineáris átviteléhez és beállításához szigorú ±0,01 mm-es pozicionálási követelményekkel.

     -- Korlátozott hely, kompakt berendezések: Az ultravékony integrált szerkezet 30%-kal csökkenti a berendezés magasságát a hagyományos csúszóasztalokhoz képest, így tökéletesen illeszkedik a miniatürizált és rendkívül kompakt automatizált állomásokhoz.

     -- Nagy merevség és elhajlásgátló munkakörülmények: A keresztgörgős vezetőkialakítás kiváló nyomaték-ellenállást és excentrikus terheléstűrést biztosít, alkalmas robot Z-tengelyes vezetéséhez és nagy pontosságú összeszerelő állomásokhoz összetett erőviszonyok mellett.

     -- Nagyfrekvenciás, rövid löketű ciklikus működés: Stabil hosszú távú, nagyfrekvenciás működéshez 10-50 mm-es rövid löketen belül, állandó pontosság megőrzése eltolás vagy rezgés nélkül.

     -- Szerkezeti egyszerűsítés és költségcsökkentés: Az integrált henger- és vezetőszerkezet teljesen felváltja a hagyományos osztott "henger + külső vezető" kombinációt, egyszerűsítve a mechanikai tervezést és csökkentve az összeszerelési és karbantartási költségeket.

Szakmai kiválasztás Kulcspontok

     -- Furatméret kiválasztása: Igazítsa a furatméretet a munkadarab súlyának és a beépítési módnak megfelelően. A vízszintes terhelést a névleges érték 50%-án belül, a függőleges terhelést pedig a névleges érték 25%-án belül szabályozza a stabil működés biztosítása érdekében.

     -- Stroke Selection: Tartson 5-10 mm-es löketmargót a modellválasztás során. Válassza az AS/AT/A löketállítót (0–5 mm-es finombeállítás), ha pontos löketvágásra van szükség.

     -- Szerelési irány megfelelő: Alsó rögzítés vízszintes anyagmozgatáshoz; oldalsó rögzítés oldalsó fix beépítéshez; axiális rögzítés Z-tengelyes egymásra rakáshoz és többrétegű összeszereléshez.

     -- Puffer konfiguráció optimalizálása: Szabványos gumipuffer a hagyományos működéshez. Ha a működési sebesség meghaladja a 300 mm/s-t vagy a rakomány tömege meghaladja az 5 kg-ot, akkor hidraulikus ütközővel szerelje fel, hogy csökkentse a terminál ütközését és a vibrációt.

     -- Helyzetészlelés beállítása: Kompatibilis az M9B/M9N mágneses kapcsolókkal. A kétoldalas beágyazott hornyok támogatják a 2 kapcsoló felszerelését a pontos helyben történő jelérzékelés érdekében mind a kinyújtás, mind a visszahúzás esetén.

Egy mondat összefoglalása

     A SOLH MXS sorozatú kéthengeres pneumatikus csúszóasztal prémium keresztgörgős vezetővel és integrált, minden egyben szerkezettel rendelkezik, dupla tolóerővel, ±0,01 mm-es ultranagy pontossággal, kiváló merevséggel és elhajlásgátló kapacitással, amely csúcsminőségű precíziós lineáris meghajtási megoldásként szolgál a félvezetők, a nagy pontosságú elektronikai pozicionálási igények összeszereléséhez.
