MY1B sorozatú mechanikusan illesztett rúd nélküli henger | Alaptípus
A SOLH MY1B mechanikusan csuklós alaprúd nélküli henger teljes cserélhetőséget biztosít a megfelelő SMC modellekkel. Belső tömítőszalaggal és külső porálló hevederrel felszerelve megszünteti a külső dugattyúrudat, amelynek teljes beépítési hossza közel van a tényleges lökethez, és több mint 50%-os elrendezési helyet takarít meg a hajtórúd-hengerekhez képest. A furat mérete φ10 és 100 mm között van, maximális lökettel 5000 mm-ig. A csúszóasztal mereven össze van kötve a dugattyúval, kiemelkedő hajlítási ellenállással, lehetővé téve a közvetlen teherfelszerelést segédvezetők nélkül kis terhelés mellett. Négyirányú csővezeték (elöl, hátul, oldalsó, alsó) áll rendelkezésre; A φ25~40 modellek 17%-os súlycsökkenést érnek el. A szabványos beépített állítható légpárnák opcionális külső hidraulikus ütközőkkel és kétvégű löketállítókkal vannak felszerelve. Az előre fenntartott hornyok illeszkednek a D-M9 sorozatú mágneskapcsolókhoz, és az olajmentes működés támogatott a tiszta műhelyekben. Terhelhetőség szerint osztályozva: φ10 ~ 20 könnyű teherbíráshoz, φ25 ~ 40 közepes könnyű igénybevételhez, φ50 ~ 63 közepes terheléshez, φ80 ~ 100 nagy igénybevételhez. Széles körben alkalmazzák a nagy távolságú anyagszállításban, az automatikus ajtóműködtetésben, a nehéz munkadarab eltolásában a megmunkálásban és a hosszú löketű pozicionálásban a nem szabványos automatizálási vonalakon, mint gazdaságos univerzális lineáris hajtási megoldás.
MY1B sorozatú mechanikusan illesztett rúd nélküli henger | Alaptípus
Márka: SOLH by Richge Technology
Termék áttekintése

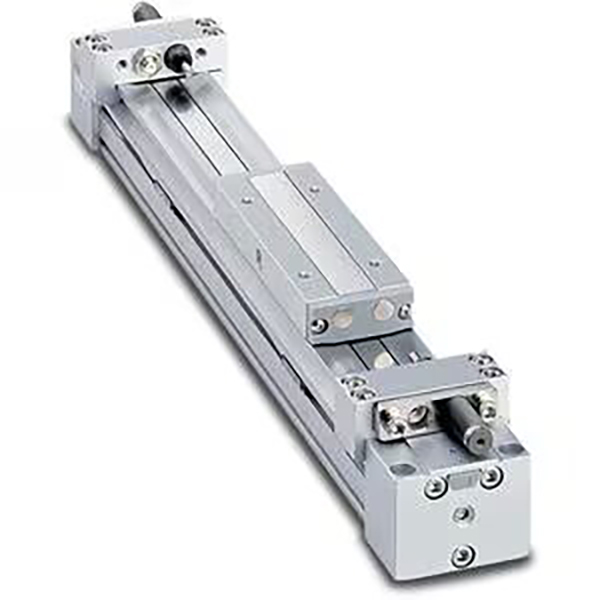

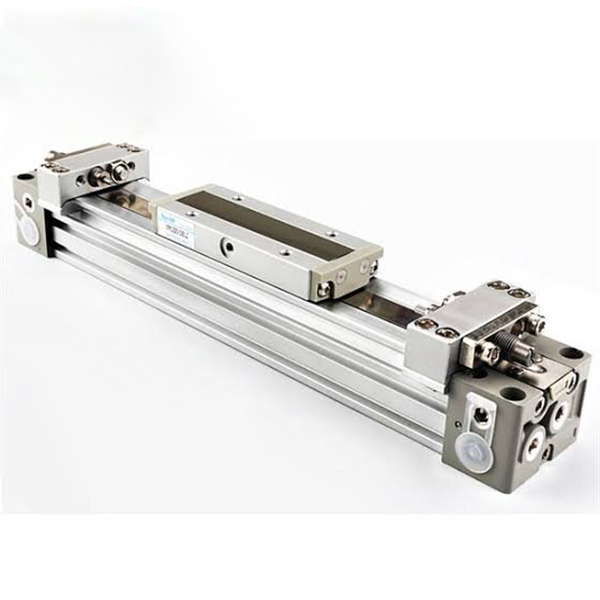

A SOLH MY1B sorozat egy klasszikus, mechanikusan csuklós rúd nélküli henger, amelyet ultrahosszú löketű lineáris hajtási alkalmazásokhoz terveztek. A belső nyomástömítő heveder és a külső porálló szalagszerkezet alkalmazása kiküszöböli a hagyományos rúdhosszabbítást, így a beépítési hossz közel megegyezik a tényleges lökettel, és több mint 50%-os beépítési helyet takarít meg a hagyományos kötőrúd-hengerekhez képest. A φ10 és φ100 mm közötti furatméretek és az 5000 mm-es maximális lökethossz lefedésével stabil közepes sebességű és közepes terhelésű lineáris mozgást biztosít. Ez az optimális költséghatékony megoldás az általános automatizálási berendezések nagy távolságú anyagszállítására, állomásmozgatására és munkadarab tolására/húzására.
Alapvető pozicionálás és szerkezeti jellemzők
•Mechanikus csuklórúd nélküli kialakítás: Integrált dugattyús és csúszóasztal-szerkezet kinyújtott dugattyúrúd nélkül. A belső tömítőszalag fenntartja a légnyomást, míg a külső porálló szalag teljes védelmet nyújt. A teljes hossza megegyezik a lökettel, ami rendkívül magas helykihasználást tesz lehetővé szűk beépítési forgatókönyvek esetén.
•Nagy merevségű integrált csúszóasztal: A csúszóasztal mereven kapcsolódik a dugattyúhoz, kiváló hajlítónyomatéki ellenállással. A terhek közvetlenül a csúszóasztalra szerelhetők, további vezetőszerkezetek nélkül a könnyű alkalmazásokhoz, leegyszerűsítve a mechanikai tervezést és összeszerelést.
•4-utas csövek és könnyű frissítés: Az optimalizált hengerfej támogatja a négyirányú csővezetékeket (elöl/hátul/oldalsó/alsó), lehetővé téve a csővezeték irányának helyszíni beállítását a rugalmas elrendezés érdekében. A továbbfejlesztett hengertest-szerkezet 17%-kal csökkenti a φ25/32/40 modellek tömegét a régi változatokhoz képest, csökkentve a berendezés összterhelését.
•Szabványos állítható légpárna: A beépített, állítható légpufferek mindkét végén hatékonyan elnyelik a működési hatásokat és csökkentik a futási zajt a stabil, közepes sebességű működés érdekében. A külső hidraulikus ütközők opcionálisak, hogy alkalmazkodjanak a nagy sebességű és nagy terhelésű munkakörülményekhez.
•Olajmentes és hosszú élettartam: A szabványos olajmentes működési kialakítás alkalmazkodik a tiszta ipari környezethez és az általános automatizált gyártósorokhoz. A kopásálló tömítőszalag hosszú ciklusú, tartós működést biztosít alacsony karbantartási költségek mellett.
•Mágneses kapcsoló egyszerű telepítése: A henger elülső és ellentétes oldalán lévő előre fenntartott rögzítő hornyok lehetővé teszik a D-M9 sorozatú mágneses kapcsolók közvetlen elülső felszerelését, lehetővé téve a kényelmes helyzetjel-érzékelést és a rugalmas elektromos integrációt.
Teljes modellkódolási szabály
Modellpéldák: MY1B25-500Z | MY1B40-800AZ
Kódszegmens
Specifikáció Jelentés
MY1B
Sorozatkód: mechanikusan illesztett rúd nélküli henger, alaptípus
10/16/20/25/32/40/50/63/80/100
Magfurat mérete (mm)
100-5000
Lökethossz (mm): Standard 100~2000mm; Maximum 5000 mm-re meghosszabbítva
A
Kétvégű löketbeállító csavarok a pontos véghelyzetbeállításhoz
Z
Szabványos kétvégű légpárna konfiguráció
G
Opcionális központi csővezeték típus
Szabványos rendelési hivatkozási példák
•MY1B25-500Z: 25 mm-es furat, 500 mm-es löket, szabványos kétvégű légpárna
•MY1B40-800AZ: 40 mm-es furat, 800 mm-es löket, légpárna + kétvégű löketállító csavarok
Alapvető műszaki adatok (20 ℃ normál állapot)
1 Alapvető általános előírások
•Üzemmód: Kettős működésű mechanikus csuklóhajtás
•Munkafolyadék: Sűrített levegő (olajmentes működés elérhető)
•Stroke tolerancia: ≤1000mm löket: ±1,8mm; 1001-3000 mm löket: ±2,8 mm
•Puffer mód: Standard beépített légpárna (Z); opcionális külső hidraulikus ütköző (L/H)
2 kulcsteljesítmény-paraméter táblázat (@0,5 MPa)
Furat φ (mm)
Elméleti tolóerő (N)
Megengedett terhelés (kg)
Megengedett hajlítási nyomaték M1 (N·m)
Port mérete
10
39
2
0.8
M5×0,8
16
98
5
2.5
M5×0,8
20
157
8
5.0
Rc1/8
25
245
12
10
Rc1/8
32
402
20
20
Rc1/8
40
628
30
40
Rc1/4
50
981
50
78
Rc3/8
63
1559
80
160
Rc3/8
80
2513
130
315
Rc1/2
100
3927
200
615
Rc1/2
Alapvető konfigurációs és kiválasztási irányelvek
1 Furatméret kiválasztása terhelés és tolóerő alapján
•φ10 ~ φ20 (könnyű): Alkalmazható ≤8 kg terhelésnél és mikro hosszú löketű (≤1000 mm) forgatókönyveknél, ideális elektronikus berendezésekhez és kis automatizált eszközök átviteléhez.
•φ25 ~ φ40 (közepes teljesítményű): Alkalmas 12-30 kg-os közepesen könnyű terheléshez és hagyományos 1000-2000 mm-es hosszú löketű működéshez, széles körben használják a futószalag tolásánál és az anyag be-/kirakodásánál.
•φ50 ~ φ63 (közepes teljesítményű): 50-80 kg-os közepes terhelésű és nehéz munkadarab-átvitelhez illeszkedik, tökéletes szerszámgépek és feldolgozóállomások hosszú löketű meghajtásához.
•φ80 ~ φ100 (nagy teherbírású): 130-200 kg-os nehéz terheléshez, nagyméretű berendezésekhez és logisztikai távolsági szállításhoz tervezték, alkalmazkodva a nagyfrekvenciás, nagy igénybevételű ciklikus munkakörülményekhez.
2 löket és puffer konfiguráció kiválasztása
•Lökettartomány: Szabványos löketfedések 100-2000mm; A kiterjesztett XB11 specifikáció támogatja az akár 5000 mm-es ultrahosszú löketet a speciális hosszú távú vezetési igényekhez.
•Légpárna (Z): Normál kötelező konfiguráció közepes sebességű (≤1000 mm/s) működéshez, hatékonyan csökkenti a végütközést és a működési zajt a stabil ciklikus mozgás érdekében.
•Hidraulikus puffer (L/H): Nagy sebességű működéshez (>1000 mm/s) vagy nagy terheléshez (>50 kg) ajánlott az ultrastabil mozgás és a zajcsökkentés érdekében.
•Löket beállító csavar (A): Pontos véghelyzet-pozícionálást igénylő forgatókönyvekhez (±0,1 mm-es pontosság), támogatja a kétvégű finomlöket-kalibrációt.
3 Szerelési és csőszerelési útmutató
•Szerelési módszer: A hengertest alsó vagy oldalsó rögzítőfuratokkal rögzíthető; a terhek közvetlenül az integrált csúszóasztalra helyezhetők, a könnyű alkalmazásokhoz nincs szükség extra vezetőszerkezetre.
•Rugalmas 4 utas csővezeték: Támogatja az elülső, hátsó, oldalsó és alsó csővezeték-kapcsolást, lehetővé téve a helyszíni irányállítást, hogy alkalmazkodjanak a különféle berendezések elrendezési követelményeihez.
•Mágneses kapcsoló beszerelése: Fenntartott kétoldali rögzítő hornyok, amelyek kompatibilisek a D-M9B/D-M9N sorozatú kapcsolókkal, rugalmas és pontos lökethelyzet visszacsatolást valósítanak meg.
Tipikus ipari alkalmazási forgatókönyvek
•Ultra-hosszú löketű anyagátvitel: Ideális 1-5 méteres távolsági toláshoz és húzáshoz elektronikai, élelmiszer- és csomagolósorokon, helytakarékos telepítéssel és nagy sebességű stabil működéssel.
•Berendezés ajtó és fedél nyitása/zárása: Nagyméretű szerszámgépek és automatizált berendezések hosszú löketű ajtóház-hajtására alkalmazható, kompakt szerkezettel és megbízható ciklikus működési teljesítménnyel.
•Nehéz munkadarab elmozdulása: Alkalmas 30-200 kg-os nehéz munkadarabok hosszú löketű mozgatására az autóiparban és a gépi feldolgozóiparban, nagy merevséget és kiváló hajlításgátló képességet biztosítva.
•Összeszerelősor elhelyezése és szállítása: A gyártósorok hosszú löketű pozicionálására és ciklikus tolására használják, szabványos légpárnás kialakítással, hogy csökkentsék a zajt és az ütéseket a nagyfrekvenciás start-stop működés során.
•Egyedi automatizálási berendezések: Univerzális, hosszú löketű lineáris hajtási megoldás különféle nem szabványos automatizált állomásokhoz, különösen alkalmas helyszűke és költségérzékeny automatizálási projektekhez.
Három lépésből álló gyorskiválasztási útmutató
• Furatméret megerősítése: Számítsa ki a szükséges tolóerőt a rakomány tömege alapján, ≥1,5 biztonsági tényezővel. Ajánlott kiválasztási szabályok: ≤8kg → φ20; 12-30 kg → φ40; 50-80 kg → φ63; >100kg → φ80/100.
• Löket specifikáció megerősítése: Válassza ki a szabványos 100-2000 mm löketet a hagyományos igényekhez; válassza az XB11 kiterjesztett specifikációt az ultrahosszú lökethez akár 5000 mm-ig.
• Funkcionális konfiguráció egyeztetés: Használjon szabványos légpárnát (Z) közepes sebességű működéshez; frissítés hidraulikus ütközőre (L/H) nagy sebességű vagy nagy terhelésű munkakörülményekhez; adjon hozzá löketbeállító csavart (A) a pontos határpozicionálási követelményekhez.
Egy mondat összefoglalása
A SOLH MY1B sorozatú alap mechanikusan csuklós rúd nélküli henger 50%-os helymegtakarítással, 5000 mm-es ultrahosszú lökettel, nagy merevséggel és 4 irányú rugalmas csővezetékkel rendelkezik, és ez az univerzális költséghatékony lineáris meghajtási megoldás közepes sebességű, közepes terhelésű, hosszú löketű automatizálási átvitelhez és pozicionáláshoz.
