RM sorozatú mágneses tengelykapcsoló rúd nélküli henger | Airtac Compact irányított hosszú löketű típus

Márka: SOLH by Richge Technology

RMT
RMTL

Termék áttekintése

     A SOLH RM sorozat egy mainstream Airtac-stílusú mágneses csatlakozó rúd nélküli henger, amelyet kompakt, hosszú löketű és irányított lineáris vezetési igényekre terveztek. A belső dugattyú és a külső csúszóasztal közötti érintésmentes mágneses szinkron átvitel révén a teljesen zárt szerkezet teljes szivárgásmentes és pormentes működést biztosít. A négy magmodellt lefedve, beleértve az alaptípust és a vezetett rúdtípust, a furat mérete φ10 és φ40 mm között van, maximális lökettel 2000 mm. Beépített vezetésével, széles hőmérsékleti alkalmazkodóképességével és magas költséghatékonyságával tökéletesen alkalmas hosszú löketű lineáris átviteli és tisztatér-automatizálási forgatókönyvekhez, és az SMC CY1/CY3 sorozatok előnyben részesített hazai alternatívájaként szolgál.

A modell alapvető osztályozása és szerkezeti jellemzői

1. Töltse ki az RM családmodell osztályozását

• RMS alaptípus: Ultra-minimalista szerkezet beépített vezetőrendszer nélkül. A telepítéshez külső tartókonzolok és lineáris vezetősínek szükségesek. A legalacsonyabb költséggel rendelkezik, és ideális költségvetés-érzékeny projektekhez, fenntartott vezetőszerkezetekkel.

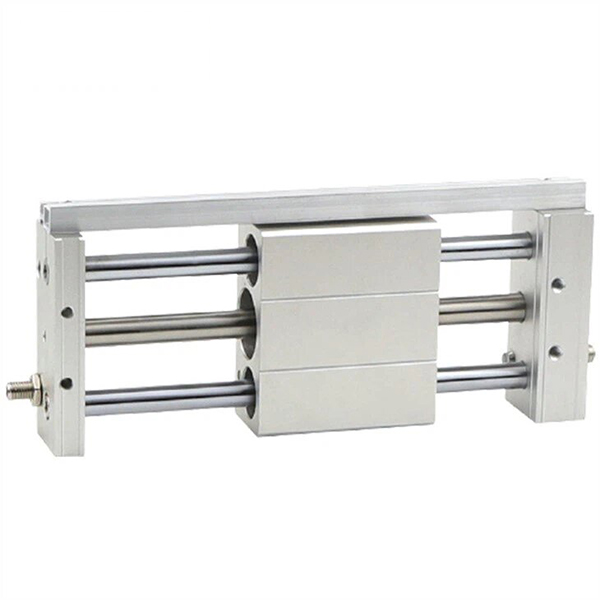

• RMT szabványos irányított típus: Kettős vezetőrúddal és csúszócsapágyakkal felszerelt az integrált vezetési funkcióhoz. Külső vezetősínek nélkül is elbír oldalirányú és excenteres terhelést, lehetővé téve az egyszerű és gyors szerelést a hagyományos munkakörülmények között.

• RMTL precíziós irányított típus: Kibővített, nagy pontosságú vezetőrudakat és nagy merevségű csapágyakat alkalmaz a lineáris mozgás pontosságának növelése érdekében. Az ismételt pozicionálási pontosság eléri a ±0,1 mm-t, ami megfelel a nagy pontosságú löketpozícionálás és a mikrotávolság átviteli követelményeinek.

• RMH nagy terhelésű csúszdatípus: Megerősített csúszósínekkel és nagy szilárdságú vezetőrúd-szerkezettel optimalizálva, kiváló teherbírással és elhajlásgátló teljesítménnyel. Közvetlenül használható önálló csúszóasztalként nagy terhelésű és nagy stabilitású működési forgatókönyvekhez.

2. Alapvető szerkezeti előnyök

• Mágneses tengelykapcsoló meghajtás és szivárgásmentes tiszta teljesítmény: A beépített nagy szilárdságú mágneses tömb nem mechanikus szinkron átvitelt valósít meg. A teljesen zárt hengerhenger teljesen elszigeteli a belső légköröket a külső környezettől, így nulla légszivárgást és pormentes működést biztosít. Teljes mértékben megfelel az élelmiszer-, elektronikai és orvosi tiszta műhelyekre vonatkozó higiéniai szabványoknak.

• Rúd nélküli kompakt kialakítás és helytakarékos: A dugattyúrúd-hosszabbító szerkezet 50%-kal csökkenti a beépítési helyet a hagyományos kötőrúd-hengerekhez képest. Stabil lineáris működést tart fenn hajlítás nélkül még maximum 2000 mm hosszú löketű körülmények között is, tökéletesen támogatja a kompakt berendezés kialakítását.

• Elszigetelt porálló szerkezet és meghosszabbított élettartam: A dugattyúkamra és a csúszóasztal teljesen el van szigetelve, hogy megakadályozzák a külső por, szennyeződések és szennyeződések bejutását a henger belsejébe. Az optimalizált kopásálló gyűrű és porálló gyűrű kombináció hatékonyan csökkenti a súrlódási veszteséget és meghosszabbítja az általános élettartamot.

• Integrált kettős vezetőrúd kialakítás (RMT/RMTL/RMH): Az önálló vezetőszerkezet szükségtelenné teszi a külső csúszósíneket. Hatékonyan ellenáll az oldalirányú erőknek és az excentrikus terhelésnek, sima és stabil oda-vissza mozgást biztosít nagyobb beépítési hatékonyság mellett.

• Több pufferes konfiguráció a stabil működés érdekében: A szabványos rögzített kétvégű gumipufferek elnyelik a működési hatásokat és csökkentik a futási zajt. Az opcionális állítható ütközők és hidraulikus ütközők támogatják a stabil működést maximum 500 mm/s sebességgel, elkerülve a merev ütközést a nagy sebességű ciklikus mozgás során.

Teljes modellkódolási szabály

1.Modelpéldák: RMT20-500 | RMS16-300-S

2.Szabványos rendelési hivatkozási példák

• RMS16-300: 16 mm-es furat, 300 mm-es löket, alapvető, nem irányított típus mágneskapcsoló nélkül

• RMT20-500-S: 20 mm-es furat, 500 mm-es löket, szabványos irányított típus mágneses tartozékkal

• RMTL25-800: 25 mm-es furat, 800 mm-es löket, nagy pontosságú irányított típus

Alapvető műszaki adatok (20 ℃ normál állapot)

1. Alapvető általános előírások

• Üzemmód: Kettős működésű mágneses csatolás érintésmentes szinkron átvitel

• Munkafolyadék: Szűrt sűrített levegő (40μm szűrés, olajmentes működés elérhető)

• Környezeti hőmérséklet: -20 ℃ ~ 70 ℃ (ultra széles hőmérsékletű ipari minőség)

• Üzemi nyomástartomány: 0,15 ~ 0,7 MPa; Ellenőrző nyomás: 1,0 MPa

• Normál működési sebesség: 50-500 mm/s

• Puffer mód: Szabványos kétvégű fix gumipuffer; opcionálisan állítható puffer / hidraulikus puffer

• Mágneses tartóerő: 55 ~ 1400N (fokozatosan növekszik a furat méretével)

2. Kulcsteljesítmény-paraméterek diagramja (@0,5 MPa)

Alapvető konfigurációs és kiválasztási irányelvek

1. Furatméret kiválasztása terhelés és tolóerő alapján

• φ10 ~ φ16 (Micro Light Duty): Alkalmas ≤2 kg-os terheléshez, rövid löketű precíziós alkatrészátvitelhez és mikropozicionálási műveletekhez miniatűr elektronikus automatizálási berendezésekben.

• φ20 ~ φ25 (Általános könnyű teherbírás): 4–6 kg-os könnyű teherrel illeszkedik, ideális a hagyományos, hosszú löketű tolási és húzási műveletekhez (≤1000 mm) általános automatizált gyártósorokon.

• φ32~φ40 (közepes teljesítményű): 10-16 kg-os közepes terhelésű forgatókönyvekhez alkalmazható, tökéletesen alkalmazkodik a hosszú löketű anyagmozgatáshoz és a nagyfrekvenciás ciklikus munkakörülményekhez a csomagolási és logisztikai automatizálási berendezésekben.

2. Modell és vezetőrendszer kiválasztása

• RMS alaptípus: Ultra alacsony költségű megoldás beépített vezetés nélkül. Alkalmas költségvetés-érzékeny projektekhez és előre telepített külső lineáris vezetősínekkel rendelkező berendezésekhez, amelyek kétvégű konzolrögzítést igényelnek.

• RMT szabványos irányított típus: Minden az egyben kettős vezetőrúd kialakítás beépített csapágyvezetéssel. Ellenáll a hagyományos oldalirányú terheléseknek külső vezetőtartozékok nélkül, egyszerű beszereléssel és széleskörű alkalmazkodással a szabványos munkakörülményekhez.

• RMTL precíziós irányított típus: A kiterjesztett, nagy pontosságú vezetőrudak optimalizálják a lineáris mozgásstabilitást, akár ±0,1 mm-es ismétlődő pozicionálási pontosságot érve el. A legjobb választás precíziós pozicionáláshoz, precíz összeszereléshez és nagy lineáris igényű forgatókönyvekhez.

• RMH nagy terhelésű csúszdatípus: A megerősített csúszósín és a nagy szilárdságú vezetőrúd szerkezet nagyban javítja az elhajlásgátló képességet és a terhelhetőséget. Kiválthatja a független csúszóasztalokat a nagy terhelésű, hosszú löketű vezetési feladatok elvégzéséhez.

3. Környezet és funkcionális konfiguráció kiválasztása

• Tiszta környezet alkalmazás: Szivárgásmentes és pormentes, érintésmentes mágneses átvitel elkerüli a másodlagos szennyezést. Az RMT és az RMTL önvezető modelleket részesítik előnyben a hosszú távú stabil működés érdekében élelmiszeripari, orvosi és elektronikai tisztasági műhelyekben.

• Nagy sebességű munkakörülmények frissítése: Külső hidraulikus ütközőkkel van felszerelve a végütközés kiküszöbölésére, stabilan támogatja a folyamatos nagy sebességű működést akár 500 mm/s-ig a nagyfrekvenciás ciklikus gyártósorokon.

• Precíziós pozíció visszajelzés: Add -S mágnessel felszerelt konfiguráció, kompatibilis a D-M9 sorozatú mágneses kapcsolókkal, többpontos löketpozicionálást és valós idejű elektromos jel-visszacsatolást biztosít az automatizált kapcsolódási vezérléshez.

Tipikus ipari alkalmazási forgatókönyvek

• Tisztatéri elektronikus anyagtranszfer: A pormentes és szennyeződésmentes mágneses csatolószerkezetet széles körben használják nagy távolságú anyagmozgatáshoz félvezető- és LCD-pormentes műhelyekben, hatékonyan védve a tiszta gyártási környezetet.

• Élelmiszer- és gyógyszeripari csomagolósor elmozdulása: Az önvezérelt integrált kialakítás leegyszerűsíti a telepítést és a napi karbantartást, higiénikus és megbízható teljesítménnyel tökéletesen kielégíti a könnyű és közepes terhelhetőségű csomagolóberendezések hosszú löketű munkadarab-tolási és -húzási igényeit.

• Automatizált ajtó- és pajzsvezérlés: A rúd nélküli kompakt szerkezet 50% beépítési helyet takarít meg, alkalmas hosszú löketű berendezések védőajtóinak, porvédő pajzsainak és biztonsági burkolatainak stabil nyitására és zárására.

• Hosszú löketű szerelősor precíziós pozicionálás: Az RMTL nagy pontosságú irányított modell kiváló linearitást és ismétlődő pozicionálási pontosságot biztosít, kielégítve a gyártósorok 1-2 méteres ultra-nagy távolságú precíz pozicionálási és ciklikus szállítási követelményeit.

• Kompakt berendezések felújítása és helytakarékosság: Ideális helyettesítőként szolgál a hagyományos kötőrúd-hengerekhez hosszú löketű (>500 mm) forgatókönyvekben, nagymértékben optimalizálva a berendezések elrendezését és megvalósítva a kompakt automatizált berendezéstervezést.

RM sorozat vs CY1 / CY3 sorozat alapvető paramétereinek összehasonlítása

Három lépésből álló gyorskiválasztási útmutató

1. Furatméret megerősítése: Számítsa ki a szükséges tolóerőt a tényleges tehersúly alapján, ≥2 biztonsági tényezővel. Javasolt szabályok: ≤2kg → φ16; 4-6 kg → φ25; 10-16 kg → φ40.

2. Modelltípus megerősítése: Válassza az RMS-t a rendkívül alacsony költségvetéshez; RMT szabványos általános munkakörülményekhez; RMTL a nagy pontosságú helymeghatározási igényekhez; RMH nagy terhelésű és elhajlásgátló forgatókönyvekhez.

3. Löket specifikáció megerősítése: Válassza ki a szabványos 50-1000 mm-es löketet a hagyományos használathoz; opcionális meghosszabbított löket 2000 mm-ig közepes hosszú távú vezetési igényekhez.

Egy mondat összefoglalása

     A SOLH RM sorozatú Airtac típusú mágneses tengelykapcsoló rúd nélküli henger változatos önvezető szerkezeteket, ultraszéles hőmérséklet-alkalmazkodási képességet és szivárgásmentes tiszta teljesítményt integrál, így a magas költségű hazai, hosszú löketű lineáris hajtási megoldásként szolgál közepes költségvetésű automatizált berendezésekhez.
