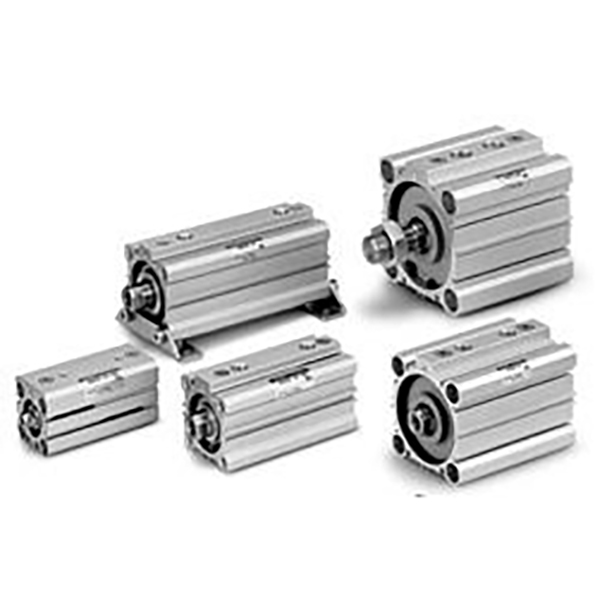

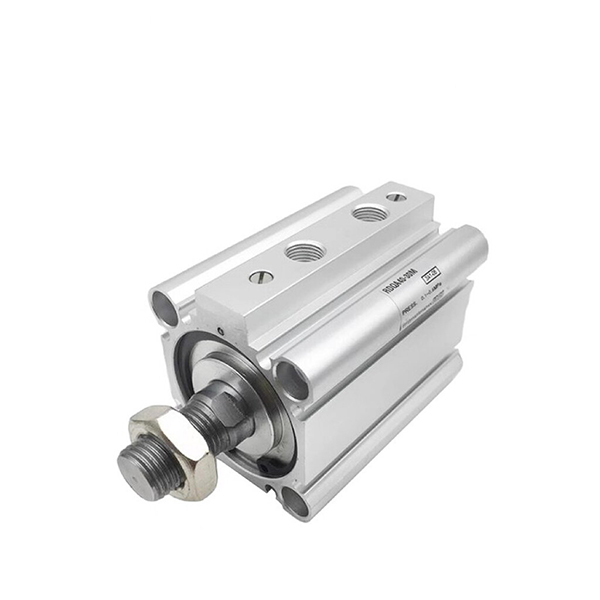

RQ sorozatú vékony pneumatikus henger nagy teljesítményű légpárnával

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH RQ sorozatú nagy teljesítményű vékony henger cserélhető SMC RQ/RDQ-val. Innovatív, gyűrű nélküli beépített légpárna szerkezettel rendelkezik. Energiaelnyelő képessége a CQ2 gumipuffer háromszorosa, a zaj 50%-kal csökkent. Ultravékony test, 20%-kal rövidebb, mint a normál légpárnás vékony henger. A CQ2/CQS közvetlen helyettesítője a párna teljesítményének javítása érdekében. Széles körben használják nagy ciklusú, nagy terhelésű, alacsony zajszintű automatikus pozicionáláshoz, rögzítéshez és anyagmozgatáshoz.

Felépítés és főbb jellemzők

     -- Ultravékony négyzet alakú alumínium hordó, integrált gyűrű nélküli légpárna;

     -- Kemény eloxált henger, krómozott dugattyúrúd, erős deformációgátló teljesítmény;

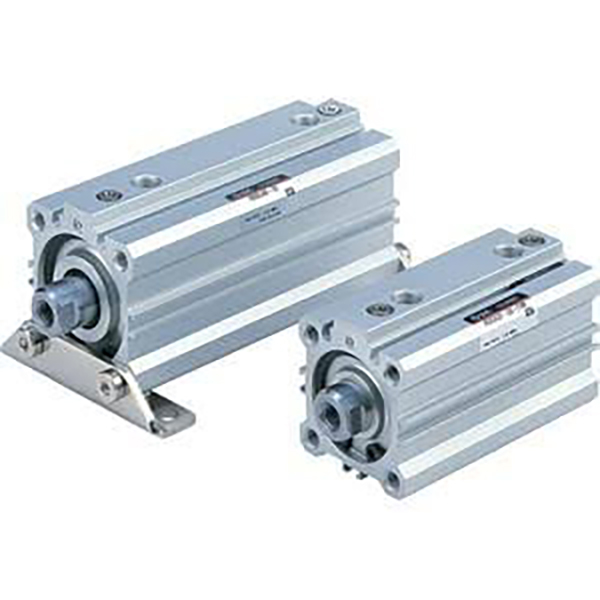

     -- Változatok: RQ (nem mágneses), RDQ (mágnessel felszerelt), RLQ (zártípus függőleges terheléshez);

     -- Erőteljes légpárna, amely alkalmas folyamatos, nagy sebességű 50-500 mm/s-os oda-vissza mozgáshoz;

     -- RDQ beépített mágnes a mágneses kapcsolók érzékeléséhez, többoldalas érzékelőnyílások;

     -- Rögzítési méret kompatibilis a CQ2 és CQS sorozattal.

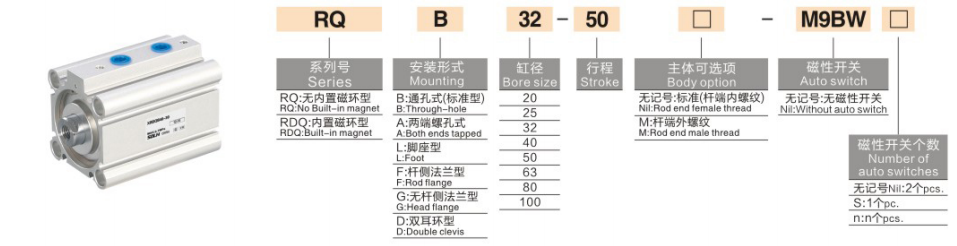

Modellkódolási szabály

   1. Példa: RDQB32-50-M9B

     -- R/RD: Nem mágnes / Beépített mágnes

     -- K: Sorozatkód

     -- B/A/L/F/G/D: Szerelési mód

     -- 32: Furat mérete: 20/25/32/40/50/63/80/100 mm

     -- 50: Lökethossz

     -- M9B: Mágneses kapcsoló opció

Műszaki előírások

Elméleti toló- és húzóerő és maximális megengedett kinetikus energia @0,5 MPa

Egy mondat összefoglalása

      SOLH RQ sorozatú, nagy sebességű vékony pneumatikus henger beépített gyűrű nélküli légpárnával, kiváló lengéscsillapítással és alacsony zajszinttel, ideális korszerűsítő aktuátor a nagy ciklusú nagyterhelésű automatizáláshoz, cserélhető szabványos CQ2 vékony hengerrel.
