RSQ sorozatú dugóhenger | Fix szerelési magasságú pneumatikus leállító henger

Márka: SOLH by Richge Technology

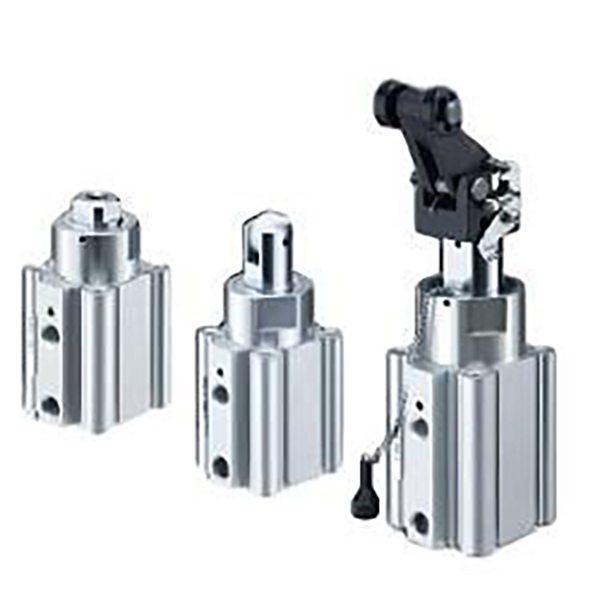

1. A termék áttekintése és az alapvető szerkezeti jellemzők

     A SOLH RSQ sorozat egy fix beépítési magasságú ütközőhenger, amelyet a szállítószalag automatizált pozicionálására és a munkadarab-korlátozásra terveztek. φ12 mm-től φ50 mm-ig terjedő furatméretekre vonatkozik, 10 mm és 30 mm közötti szabványos löketekkel. Rögzített magasságú merev szerkezettel, beépített pufferrel, 10 opcionális rúdvégtípussal és 4 oldalsó mágneses kapcsolórögzítéssel az RSQ henger alacsony költségű és nagy megbízhatóságú leállítási megoldásokat kínál a szállítóállomás blokkolásához, a raklap pozicionálásához és a munkadarab korlátozásához, amely az automatizált szállítórendszerek standard alapelemeként szolgál.

  1.1 Fix magasságú merev szerkezet

     Az állítható magasságú RSG sorozattól eltérően az RSQ sorozat nem állítható fix beépítési magasságú kialakítást alkalmaz. Egyszerűbb szerkezettel, nagyobb általános merevséggel és gyorsabb helyszíni telepítéssel, tökéletesen illeszkedik a fix magasságú állomáselrendezésekhez, és kiküszöböli a magasságkalibrációs eljárásokat.

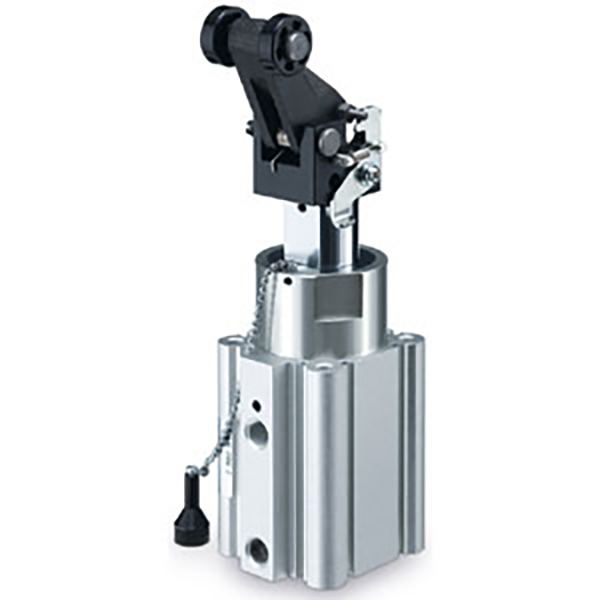

  1.2 Sokoldalú, több rúdvégű adaptáció

     10 féle rúdvég opcióval van felszerelve, beleértve a kerek rudat, ferde vágott, görgős és emelőkaros szerkezeteket, amelyek teljes mértékben lefedik a könnyű, közepes és nagy terhelésű leállási forgatókönyveket. A kartípusok (L/B/C/D/E) beépített hidraulikus pufferrel rendelkeznek, kiváló energiaelnyelő képességgel és erős ütésállósággal a nagyfrekvenciás és erős ütésekkel járó munkakörülményekhez.

  1.3 Rugalmas telepítés és kapcsolóelrendezés

     A hengertest támogatja a 4 oldalas mágneses kapcsoló beszerelését (kompatibilis a D-A9□/M9□/P3DWA sorozatú kapcsolókkal) extra rögzítési tartozékok nélkül. Két szabványos szerelési mód áll rendelkezésre: B-típusú átmenő furatos szerelés (standard) és A-típusú, kétvégű menetes furatos szerelés, a különféle berendezéskeretekhez és beépítési helyekhez igazodva.

  1.4 Olajmentes és hosszú élettartamú kialakítás

     Az opcionális kettős működésű, rugó-visszatérésű kettős működésű és egyszeres működésű (rugós meghosszabbítás) módok különféle működési követelményeknek felelnek meg. A szabványos gumi puffer stabil működést biztosít. A dugattyúrúd kemény krómozású, és a hengertest kemény eloxálási folyamaton megy keresztül, ami kiemelkedő kopásállóságot és ütésállóságot ér el. Az olajmentes működési kialakítás alkalmazkodik a tiszta és pormentes munkakörnyezethez alacsony karbantartási költségek mellett.

2. Teljes modellelnevezési szabályok és rendelési példák

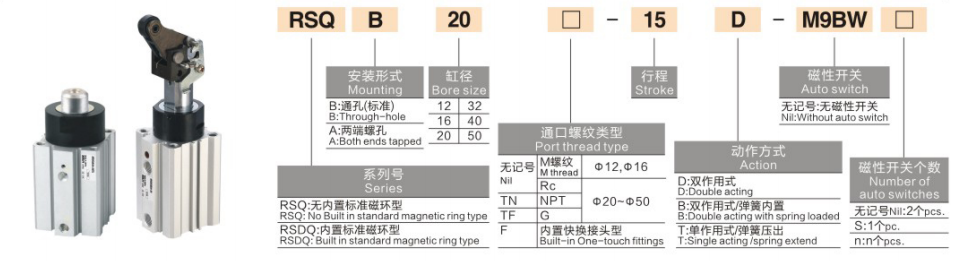

  1. Tipikus modellpéldák: RSQB20-15, RSDQL32-20

  2. Szabványos rendelési példák

     • Nem mágneses gyűrű szabványos modell: RSQB20-15 (nincs mágnesgyűrű, átmenő furat, φ20 furat, 15 mm-es löket, szabványos kerek rúdvég)

     • Mágneses gyűrűs hidraulikus puffer modell: RSDQL32-20 (Beépített mágnesgyűrű, átmenő furat, φ32 furat, 20 mm-es löket, kar típusú ütközővég)

3. Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

  3.1 Alapvető előírások

     • Üzemmód: Kettős működésű, rugóvisszatérítésű kettős működésű, egyszeres működésű (rugós kihúzás)

     • Üzemi nyomástartomány: 0,05 ~ 1,0 MPa; Ellenőrző nyomás: 1,5 MPa

     • Környezeti hőmérséklet: -10 ℃ ~ 70 ℃ (kapcsoló nélkül); -10 ℃ ~ 60 ℃ (kapcsolóval)

     • Dugattyú működési sebessége: 50-500 mm/s

     • Puffer mód: Standard gumi puffer; Beépített hidraulikus ütközővel felszerelt kartípusok

     • Kenési mód: Olajmentes működés

  3.2 Standard furat és löket kombináció

3.3 Elméleti megállító erő (egység: N @0,5 MPa, kettős működésű)

3.4 A termék súlya (Mértékegység: kg 20 mm-es löketnél, RSQ sorozat)

4. Rúdvégtípusok és alkalmazható forgatókönyvek

5. Tipikus alkalmazási forgatókönyvek

     • Az összeszerelő vezeték leállása: Alkalmazható raklapleállításra, állomás pozicionálásra és elmozdulásgátlóra az elektronikai és háztartási gépek összeszerelő sorainál. A fix magasságú kialakítás tökéletesen illeszkedik a szabványos szállítószalag-elrendezésekhez.

     • Szállítószalag korlátozása: Alkalmas munkadarab megállítására hevederes és görgős szállítószalagokon, átrakóállomás pozicionálására és széttartó/összevonó vonal blokkolására. A többféle rúdvég opció alkalmazkodik a különböző terhelési fokozatokhoz.

     • Automatizált feldolgozó állomások: Ideális szerszámgépek be-/kirakodásának korlátozásához, csomagológép pozícionálásához és ellenőrző állomás leállításához, stabil és interferenciamentes ciklikus működést biztosítva.

     • Nagy teherbírású megállási forgatókönyvek: Nehéz raklap és szerszámtábla leállítására, hegesztőállomás pozicionálására használják. A hidraulikus pufferkar típus hatékonyan ellenáll az erős ütéseknek és a nagyfrekvenciás vibrációnak.

6. 3 lépéses gyors kiválasztási útmutató

  1. Furatméret kiválasztása: Válassza ki a furatot a tényleges leállítási terhelésnek megfelelően. Kövesse a szabályt: elméleti fékezőerő ≥ tényleges terhelés × 2 biztonsági tényező. φ16 ~ φ20 kis terhelésnél, φ32 közepes terhelésnél, φ40 ~ φ50 nagy terhelésnél.

  2. Stroke Selection: A szabványos löket 10 mm és 30 mm között van. Tartson fenn 5-10 mm extra lökethatárt a munkadarab magassága alapján a mechanikai interferencia elkerülése érdekében.

  3. Rúdvég kiválasztása

￮ Könnyű terhelés és alacsony sebesség: Válasszon kerek rúd vagy ferde vágás típusát

￮ Nagy sebesség és könnyű terhelés: Válassza ki a görgő típusát

￮ Nagy terhelés és nagyfrekvenciás ütközés: Válassza ki a hidraulikus pufferkar típusát (B/C/D/E)

Egy mondat összefoglalása

     A SOLH RSQ sorozatú fix magasságú dugós hengerei merev, rögzített rögzítési szerkezettel, változatos rúdvégi opciókkal, 4 oldalsó kapcsoló beépítéssel és olajmentes, hosszú élettartamú teljesítménnyel rendelkeznek, költséghatékony, stabil és ütésálló szabványos megállítási megoldásokat kínálva különféle automatizált szállítószalagokhoz és feldolgozó állomásokhoz.
