RVUM sorozatú mini nyomásszabályozó szelep

RVUM sorozatú mini nyomásszabályozó szelep | Kompakt, közvetlen működésű dugattyús légnyomáscsökkentő szelep egyérintéses szereléssel

Márka: SOLH by Richge Technology | Ultra-kompakt precíziós pneumatikus nyomásszabályozó

1. Termék áttekintése

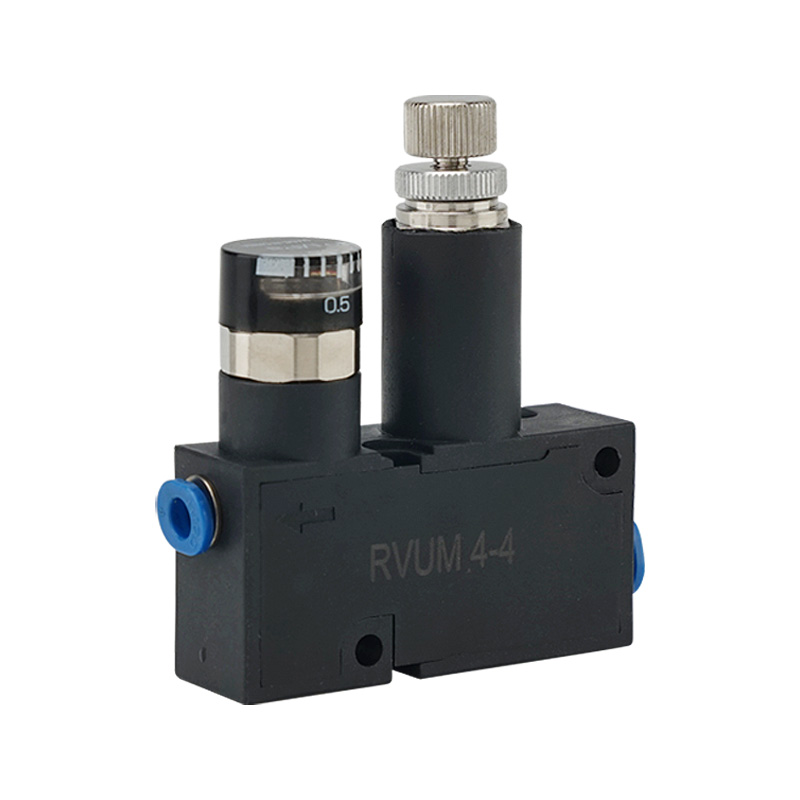

     A SOLH RVUM sorozat aultrakompakt, közvetlen működésű, dugattyús típusú mikro nyomásszabályozó szelep, amelyet kifejezetten a korlátozott helyigényű miniatűr pneumatikus áramkörökhöz fejlesztettek ki. Támogatja a tehermentesítő típusú (standard) és nem domborműves szerkezeteket is, rugalmas egyenes/könyökös csatlakozási lehetőségekkel, integrált egyérintéses szerelvényekkel és 0,1–0,8 MPa precíziós nyomásszabályozással. Rendkívül kicsi, könnyű kialakításával, változatos szerelési módszereivel és stabil nyomáskibocsátásával széles körben alkalmazzák precíziós kis áramlású forgatókönyvekben, mint például adagolás, vákuum adszorpció és mikrolevegőfúvás, optimális nyomásstabilizáló megoldásként szolgálva a miniatürizált automatizált berendezésekhez.

2. Alapvető elhelyezési és működési elv

     • Szerkezeti tervezés: Nagy pontosságú, közvetlen működésű dugattyús szerkezetet alkalmaz, két változatban kapható: standard tehermentesítő típus és opcionális nem tehermentesítő típus, amely megfelel a különféle áramköri nyomásszabályozási követelményeknek.

     • Precíziós nyomásstabilizálás: A maximális bemeneti nyomás eléri a 0,9 MPa-t, stabilan állítható kimeneti nyomással 0,1 MPa és 0,8 MPa között. A tehermentesítő típusú kialakítás automatikusan elszívja a túlnyomásos levegőt, hogy fenntartsa az állandó nyomást.

     • Alkalmazható közeg: Tiszta sűrített levegő, támogatja az olajmentes kenési működést, teljes mértékben alkalmazkodik a tiszta és precíziós pneumatikus munkakörnyezetekhez.

3. Kiemelkedő termékjellemzők

  3.1 Ultra-kompakt és könnyű test

     Az egész szeleptest miniatűr integrált kialakítást alkalmaz, rendkívül kis férőhellyel. Tökéletesen alkalmas berendezések beépített telepítésére, panelre szerelésére és szűk raktér elrendezésére, megvalósítva a nulla helyfoglalás optimalizálását miniatűr pneumatikus rendszerekben.

  3.2 Rugalmas egyérintéses csövek

     Az IN és OUT portok egyaránt támogatják az egyenes és könyökös típusok szabad váltását. Kompatibilis a metrikus φ4/φ6 és az angolszász 5/32"/1/4" pneumatikus csövekkel. A szerszám nélküli dugaszolható telepítés nagymértékben javítja a helyszíni csővezetékek és a módosítások hatékonyságát, erős kompatibilitás mellett.

  3.3 Nagy pontosságú stabil nyomásszabályozás

     A professzionális 0–0,8 MPa nyomásmérő ±5% FS szabályozási pontossággal van felszerelve. Ultrastabil nyomáskimenetet biztosít kis áramlású precíziós forgatókönyvekhez, mint például az automatikus adagolás, a munkadarab vákuum-adszorpciója, a mikrolevegő-fúvás és a pozicionálás szabályozása, hatékonyan elkerülve a termék pontosságát befolyásoló nyomásingadozásokat.

  3.4 Változatos szerelési módszerek

     Támogatja a független közvetlen telepítést és a konzolba integrált fürt telepítést. Rugalmasan alkalmazkodik a különféle berendezések elrendezési követelményeihez, megvalósítva az egypontos független nyomásszabályozást és a többhurkos integrált központi nyomásszabályozást.

  3.5 Tartós és megbízható teljesítmény

     A szelepház nagy szilárdságú alumíniumötvözetből és gyanta anyagból készül, kiváló korrózióállósággal és szerkezeti stabilitással. A munkahőmérséklet 0 ℃ és 60 ℃ között van (nem fagyos környezet), biztosítva a hosszú ciklusú stabil működést ipari termelési forgatókönyvekben.

4. Általános műszaki előírások

5. Modellkódolási szabályok és kiválasztási példák

  5.1 A modell teljes meghatározása

     Szabványos modellformátum: RVUM - [Cső specifikáció] - [Cső specifikáció] - [Utótag]

     • RVUM: Ultrakompakt dugattyús típusú mini nyomásszabályozó sorozatkódja

     • Cső specifikációs kód: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Utótag A: Precíziós nyomásmérővel felszerelt

 5.2 Általános modellalkalmazási esetek

     • RVUM6-6: Alapmodell φ6 egyenes bemenettel + φ6 egyenes kimenettel, hagyományos miniatűr pneumatikus áramkörökhöz

     • RVUM6-6-A: φ6 egyenes bemenet és kimenet beépített nyomásmérővel, vizuális nyomásszabályozást valósít meg

     • RVUM4-6: φ4 egyenes bemenet + φ6 könyökös kimenet, kis kaliberű aszimmetrikus modell szűk helyekhez és mikroáramlású csővezetékekhez

6. Tipikus alkalmazási forgatókönyvek

     • Mikroautomatizálási berendezések és szúrók: Széles körben használják 3C elektronikus berendezésekben, orvosi eszközökben, kis robotkarokban és precíziós szerszámtartókban.

     • Precíziós kis átfolyású szabályozás: Professzionális automata adagoláshoz, vákuumos munkadarab-adszorpcióhoz, mikro légfúvásos tisztításhoz és precíz pozicionálási nyomásszabályozáshoz.

     • Kompakt integrált rendszer: Ideális berendezések beépített telepítéséhez, panelbe ágyazott rögzítéshez és többhurkos klaszteres integrált pneumatikus rendszerekhez.

     • Mágnesszelep hátsó áramkör: Közvetlenül a mágnesszelepek után beszerelhető a másodlagos nyomáscsökkentés és a stabil nyomáskibocsátás érdekében, kiküszöbölve a légnyomás ingadozását.

7. Terméksorozatok összehasonlítási és kiválasztási útmutatója

Egy mondat összefoglalása

     A SOLH RVUM sorozatú mini nyomásszabályozó ultrakompakt méretű, rugalmas egyérintéses csöveket és 0,1–0,8 MPa-os precíziós nyomásszabályozást foglal magában, amely a legmegfelelőbb nagystabilitású nyomásstabilizáló megoldás korlátozott helyű mikropneumatikus áramkörökhöz és precíziós, kis átfolyású automatizált berendezésekhez.
