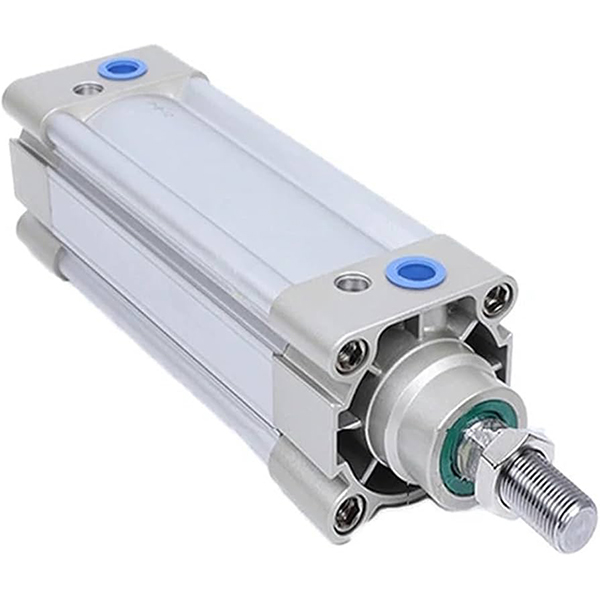

SAI sorozatú ISO15552 vezetőrúd-mentes profilú szabványos henger

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH SAI sorozatú kettős működésű profilhenger megfelel az ISO 15552 (eredeti ISO6431) / VDMA 24562 nemzetközi szabványnak. Ugyanazok a szerelési méretek, mint az SI, SE és FESTO DNC sorozatoknál a közvetlen cseréhez. Magas költséghatékonysággal, stabil teljesítménnyel és hosszú élettartammal ez az automatizálási berendezések legszélesebb körben használt közepes minőségű ISO szabványú hengere.

Alapvető szerkezeti és tervezési jellemzők

   1. Szabványos megfelelőség: ISO15552 / VDMA24562, teljesen cserélhető szerelési méretek és tartozékok.

   2. Szerkezet: M-alakú integrált négyzet alakú alumínium profil hordó, szabadon álló kötőrudak nélkül, nagy merevség és korróziógátló. Kétoldalas érzékelő hornyok CMSE / DMSE / CS1 mágneses kapcsolókhoz.

   3. Működési változatok

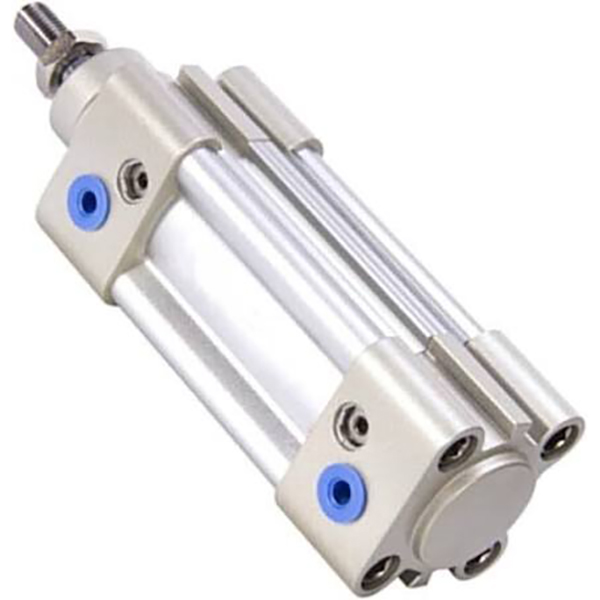

     -- SAI: Egyrúd, kettős működésű standard modell

     -- MONDTA: Kettős rúd kettős hatású, kiváló csavarodásgátló képesség

     -- SAIJ: Dupla rúd állítható lökettel

     -- VITORLA: Zárható henger, tehertartás a levegőellátás megszűnésekor

     -- SAIF: mágnesszelepbe integrált henger

     -- Utótag -S: Beépített mágneses gyűrű a helyzetérzékelőhöz (-S nélkül = nem mágnes)

   4. Párnarendszer: Szabványos kétvégű állítható légpárna + PPV rugalmas pufferpárna, hatékonyan csökkenti az ütést és a zajt nagy sebesség és nagy terhelés mellett.

   5. Tömítés: Dupla Y-típusú egyirányú kompenzációs tömítés olajtároló horonnyal, alacsony indítási nyomás (0,1 MPa), olajmentes működés. Kemény krómozott 45# acél dugattyúrúd, kopás- és rozsdaálló.

Teljes modellkódolási szabály

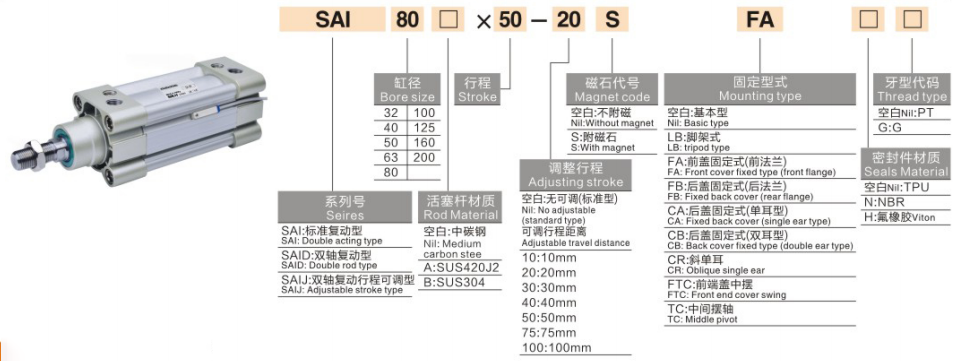

  1. Modellpélda: SAI50×150-S-FA

   2. Szabványos rendelési példák

     -- SAI63×200-S: Bore63, löket 200, beépített mágnes, alaptípus

     -- SAID40×100-FB: furat 40, löket 100, dupla rúd, hátsó karima tartó

     -- SAIL80×300-S-LB: Bore80, löket 300, zárható típus, lábra szerelhető

Alapvető műszaki előírások

Elméleti toló- és húzóerő @0,6 MPa (egyrúd, egység: N, biztonsági tényező ≥2)

Szerelési típusok és származékos modellek

   1. Szerelési lehetőségek

     -- Alaptípus, LB lábtartó, FA/FB karima, CA/CB kapocs, TC/TCM fogaskerék. Opcionális tartozékok: Úszócsukló, rúdszem, I/Y/U/F csatlakozó.

   2. Fő származékos sorozat

     -- MONDTA: Kettős rúd kettős hatású

     -- SAIJ: Dupla rúd állítható lökettel

     -- VITORLA: Zárható henger a köztes helyzettartáshoz

     -- SAIF: Beépített mágnesszelepes henger

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt a terhelés alapján, tartalék ≥50% biztonsági ráhagyás; frissítés 1-2 méretre eltolásos terhelés / konzolos terhelés mellett.

   2. Löket megerősítése: 20-50 mm biztonsági ráhagyás hozzáadása a hatékony utazáshoz; max standard löket 1000mm, testreszabva 2000mm-ig.

   3.Konfiguráció egyeztetés

     -- Pozíció visszacsatolás: Válassza az -S mágneses modellt, illessze a CMSE/DMSE mágneses kapcsolókat;

     -- Rögzítés: LB lábtartó vízszintes nagy terheléshez; FA karima előnyösen függőleges beépítéshez;

     -- Speciális funkció: Válassza a SAID-et a dupla rúdhoz, a SAIJ-t az állítható lökethez, a SAIL-t a helyzetrögzítéshez, a SAIF-et a kompakt elrendezéshez.

Egy mondat összefoglalása

     A SOLH SAI ISO15552 kötőrúd nélküli profilhenger közvetlenül helyettesítheti a FESTO DNC, SE és SI sorozatokat, állítható PPV pufferrel és gazdag változatokkal, költséghatékony általános lineáris működtetővel az exportautomatizáláshoz, csomagoláshoz és szerszámgépekhez.
