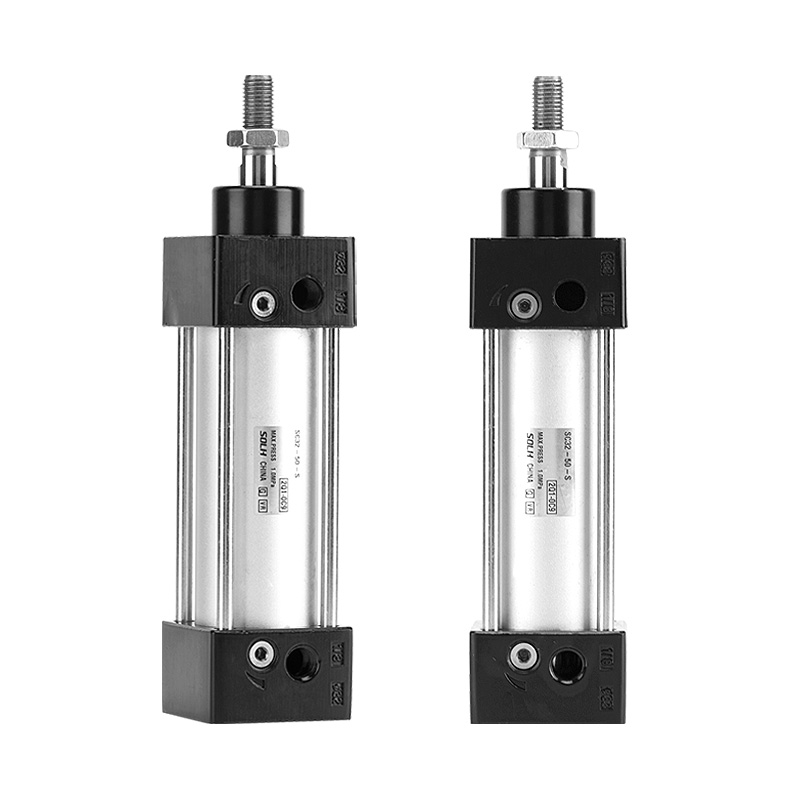

SC sorozatú szabványos léghenger (kettős működésű kötőrúd)

Márka: SOLH by Richge Technology

Termék áttekintése

     SOLH SC sorozatú kötőrúd standard henger, az alapmodell egyrúd, kettős működésű. Négy rögzítőrúd rögzítő első és hátsó végsapka a merev szerkezetért, komplett rögzítési tartozékok, széles lökettartomány. Széles körben használják tolásra, anyagmozgatásra és pozicionálásra automatizálási sorokban, amely a legnépszerűbb gazdaságos szabványos pneumatikus henger.

Alapvető szerkezeti és tervezési jellemzők

     -- Felépítés: Négy kötőrúd köti össze az alumínium csövet és a végsapkákat, nagy merevség, ütésálló, stabil, hosszú távú működés.

     -- Működési típus: Egyrúd, kettős működésű, kétirányú kimenő erő.

     -- Anyaga: kemény eloxált alumínium henger, kétirányú dugattyútömítés; kemény krómozott 45# acél dugattyúrúd.

     -- Párna: Állítható légpárna mindkét végén az ütközés és a működési zaj csökkentése érdekében.

     -- Érzékelő beszerelése: Érzékelő hornyok a hajtórúd területén a CMSG/DMSG/EMSG mágneses kapcsolókhoz a dugattyú helyzetének észleléséhez.

     -- Előny: Rövidebb testhossz azonos furatméret mellett az ISO15552 profilhengerhez képest, versenyképes áron.

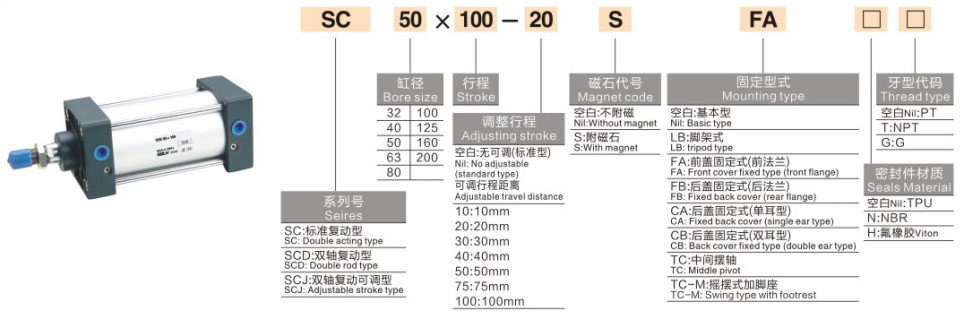

Teljes modellkódolási szabály

   1. Modellpélda: SC50×100-S

   2. Származékos modellek

     -- SCD: Kettős rúd, kettős működésű, csavarodásgátló

     -- SCJ: Dupla rúd állítható lökettel

     -- SCF: Beépített mágnesszelepes henger

     -- SCL: Zárható henger, tehertartás a levegő elzárásakor

   3. Szabványos rendelési példák

     -- SC63×150-S: furat 63, löket 150, beépített mágnes, alaptípus

     -- SCJ40×200-S: furat 40, löket 200, állítható löket, mágnessel

Alapvető műszaki előírások

Elméleti tolóerő @0,5 MPa (egyrúd, egység: N, biztonsági tényező ≥2)

Rögzítési típusok és tartozékok

   1. Szerelési lehetőségek

     --  Alaptípus, FA/FB karima, CA/CB kapocs, LB lábtartó, TC/TCM1 tengely.

   2. Opcionális tartozékok

     -- Úszó csukló, rúdszem, I/Y/U/F csatlakozó, CMSG/DMSG/EMSG mágneses kapcsolók.

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt a terhelés alapján, tartalék ≥50% biztonsági tartalék; frissítési méret konzolos / eltolásos terheléshez.

   2. Löket megerősítése: 10-20 mm biztonsági ráhagyás hozzáadása a hatékony mozgáshoz; max standard löket 1000mm.

   3. Konfiguráció egyeztetés

     -- Pozíció visszacsatolás: Válassza az -S mágneses modellt, és illessze a mágneses kapcsolókat;

     -- Rögzítés: Válassza ki a karimát / lábfejet / kapcsot a gép elrendezésének megfelelően;

     -- Speciális funkció: SCD a dupla rúdhoz, SCJ az állítható lökethez, SCL a teherreteszeléshez.

Egy mondat összefoglalása

     SOLH SC sorozatú gazdaságos kötőrúd standard henger állítható légpárnával és bőséges rögzítési lehetőséggel, ideális olcsó lineáris hajtómű általános automatizálási tolási, átviteli és pozicionálási feladatokhoz.
