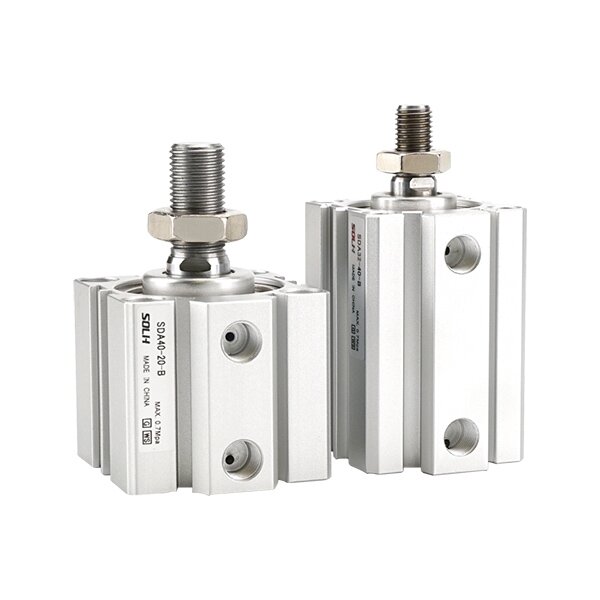

SDA sorozatú ultravékony kompakt pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése

     SOLH SDA sorozatú négyzet alakú ultravékony kompakt henger, klasszikus gazdaságos kompakt hajtómű. A karosszéria hossza csak 1/2-1/3-a a szabványos kötőrúd-hengernek. A szerelési méret cserélhető az Airtac ACQ és SMC CQ2 sorozattal. Alkalmas rövid löketű tolásra, befogásra és korlátozott beépítési helyen történő elhelyezésre, széles körben használják a 3C automatizálásban, csomagológépekben és rögzítőberendezésekben.

Felépítés és főbb jellemzők

     -- Ultravékony négyzet alakú alumínium test, támogatja a beágyazott telepítést a helytakarékosság érdekében;

     -- Kemény eloxált henger, krómozott dugattyúrúd, kopásálló és korróziógátló;

     -- Teljes változatok: kettős működésű, egyrugós visszatérő, ikerrúd, állítható löket, mágneses változat;

     - Beépített gumi lökhárítók mindkét végén az ütéselnyelés és a zajcsökkentés érdekében;

     -- Alacsony súrlódású kétirányú tömítés zsírtárolóval, olajmentes hosszú élettartammal;

     -- A környező érzékelő hornyok a rugalmas mágneses automatikus kapcsoló beszereléséhez.

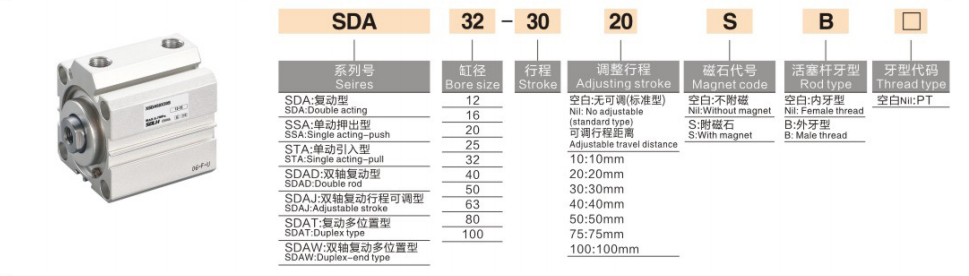

Modellkódolási szabály

   1. Példa: SDA20-50-S-B

     -- SDA: sorozat neve; SSA=rugó hosszabbítás; STA=rugó visszahúzás; SDAD=ikerrúd; SDAJ = állítható löket

     -- 20: Furat mérete: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Lökethossz 5-200 mm

     -- -S: Beépített mágnesgyűrű

     -- -B: Külső menetes dugattyúrúd; blank=belső menet

Műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd)

Egy mondat összefoglalása

     SOLH SDA gazdaságos ultravékony, kompakt pneumatikus henger számos változattal, ACQ és CQ2-vel cserélhető, ideális alacsony költségű, rövid löketű hajtómű helytakarékos automatikus befogási és tolási alkalmazásokhoz.
