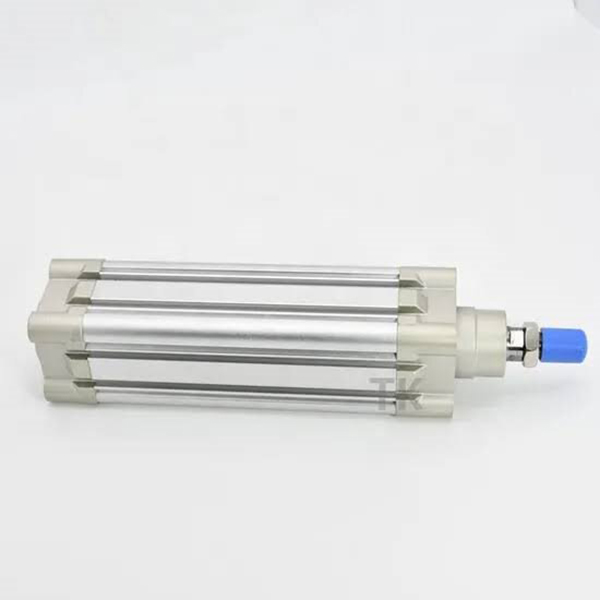

SE sorozatú ISO15552 kötőrúd nélküli, négyzet alakú szabványos henger

Márka: SOLH by Richge Technology | Katalógusverzió exportálása

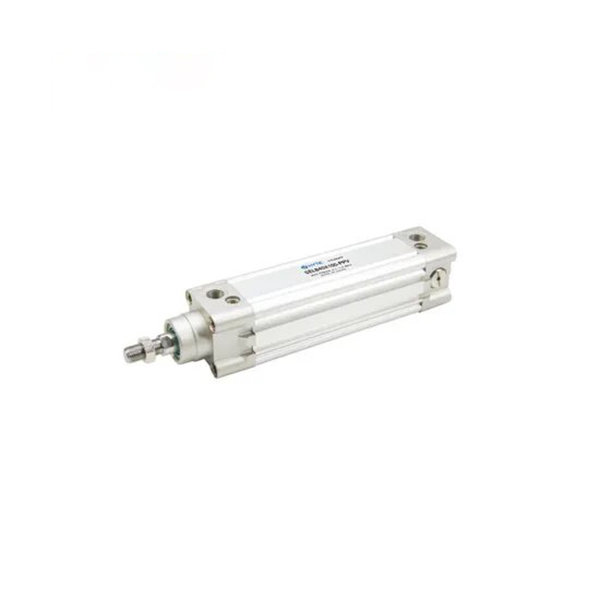

Termék áttekintése

     A SOLH SE sorozatú, rúd nélküli, négyzet alakú szabványos henger megfelel az ISO 15552 / VDMA 24562 nemzetközi szabványnak. Használjon beépített négyzet alakú alumínium hordót, állítható kétvégű légpárnával és 3 oldali érzékelő rögzítő hornyokkal. Alkalmas általános automatizáláshoz, hosszú löketekhez, nagyfrekvenciás kerékpározáshoz és közepesen nagy terhelésű alkalmazásokhoz. Közvetlen mechanikus csere az SMC CP96S és FESTO DNC sorozatokkal.

Alapvető szerkezeti és tervezési jellemzők

   1. Szerkezet: Beépített négyzet alakú alumínium hordó rudak nélkül, elülső és hátsó zárókupakokkal, állítható légpárna mindkét végén, nagy merevség és kompakt elrendezés.

   2. Anyag: kemény eloxált alumínium hordó, nagy szilárdságú öntött végsapkák, kemény krómozott 45# acél dugattyúrúd, könnyű és kopásálló.

   3. Működési változatok

     -- SE: Egybotos, kettős működésű standard modell

     -- SED: Kettős rúd, kettős hatású a csavarodás ellen

     -- SEJ: Dupla rúd állítható lökettel

     -- BSE: Zárható henger a köztes helyzettartáshoz

     -- Utótag -S: Beépített mágnesgyűrű a mágneskapcsolóhoz (-S nélkül = nincs mágnes)

   4. Tömítés: NBR+PA kompozit dupla Y-típusú tömítés olajtároló kompenzációval, alacsony indítási nyomással és hosszú élettartammal.

   5. Párna: Függetlenül állítható légpárna mindkét végén, hogy elnyeli az ütéseket, csökkenti a vibrációt és a zajt.

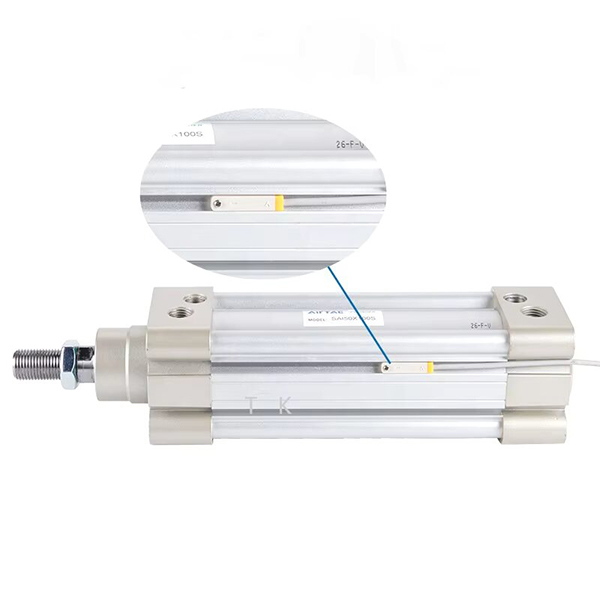

   6. Érzékelő elrendezése: Háromoldalas rögzítő hornyok (felső / bal / jobb) CMSE / DMSE mágneses kapcsolókhoz, rugalmas beépítési szög.

   7. Cserélhetőség: ISO15552 szabvány méret, SMC CP96S és FESTO DNC közvetlen helyettesítése.

Teljes modellkódolási szabály

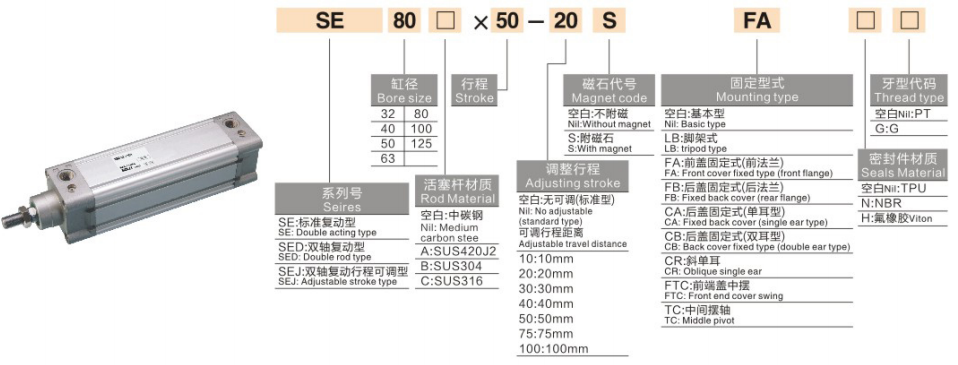

   1. Modellpélda: SE50-200-S-FA

   2. Szabványos rendelési példák

     -- SE63-150-S-LB: furat 63, löket 150, beépített mágnes, lábtartó

     -- SED40-100-FB: furat 40, löket 100, dupla rúd, hátsó karimás rögzítés

     -- BSE80-300-S: Bore80, löket 300, zárható típus, beépített mágnessel

Alapvető műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

   1. Kettős működésű SE egyrúd

Szerelési típusok és származékos modellek

   1. Szerelési lehetőségek

     -- Alaptípus: Közvetlen szerelés a zárósapka lyukakon keresztül

     -- LB lábtartó: Vízszintes, közepesen nehéz terheléshez ajánlott

     -- FA/FB karima: Elülső/hátsó karima függőleges szerelvény beszereléséhez

     -- CA/CB kapocs: Egy-/kettős kapocs a csuklós lengőmozgáshoz

   2. Fő származékos sorozat

     -- SE / SED / SEJ: Egyrúd, dupla rúd, állítható löketű dupla rúd

     -- BSE: Zárható henger tetszőleges közbenső helyzetű ütközőhöz

     -- Magas hőmérsékletre szabott változat: Speciális tömítés -20 ~ + 150 ℃-hoz

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt, tartalék ≥50% biztonsági tartalék; előnyben részesítse az SE-t nagy terhelés és hosszú löket esetén.

   2. Löket megerősítése: 10-20 mm biztonsági ráhagyás hozzáadása; standard max löket 1000mm, testreszabva 1800mm-ig.

   3. Konfiguráció egyeztetés

     -- Pozíció visszacsatolás: Válassza ki az SE-S mágneses modellt, és illessze a CMSE/DMSE mágneses kapcsolókat;

     -- Rögzítés: LB lábtartó vízszintes terheléshez, FA karima függőleges beépítéshez;

     -- Köztes zárási követelmény: Válasszon BSE zárható hengert.

Egy mondat összefoglalása

     A SOLH SE ISO15552 szögletes kötőrúd nélküli henger közvetlenül helyettesítheti a FESTO DNC és SMC CP96S-t, állítható légpárnával és bőséges rögzítési formákkal, tökéletes hosszú löketű lineáris működtetővel közepesen nehéz terhelésű automatizálási berendezésekhez.
