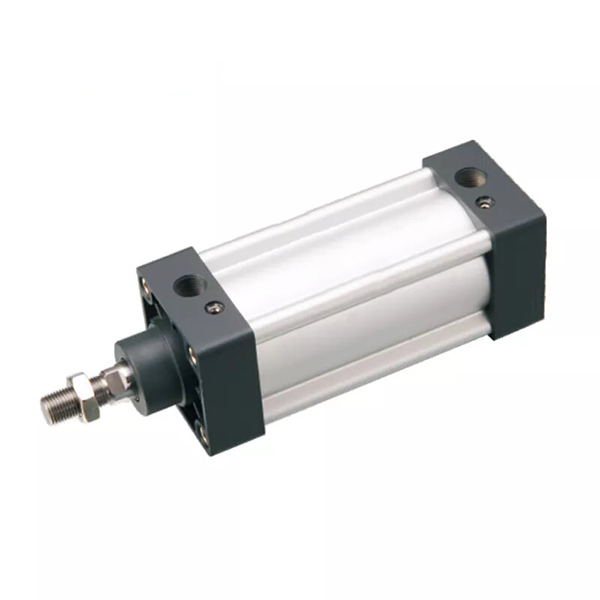

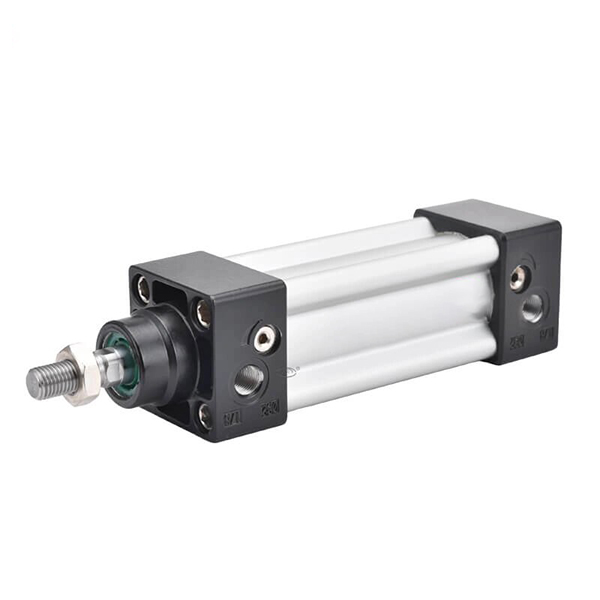

SI sorozatú kötözőrúd szabad profilú standard henger | ISO 15552 pneumatikus henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

     A SOLH SI sorozat egy nagy pontosságú kettős működésű standard henger, amely teljes mértékben megfelelISO 15552 (korábbi ISO 6431 / VDMA 24562) nemzetközi szabványok, a Festo DNC sorozathoz viszonyítva. A rögzítőrúd nélküli, csillag alakú alumínium profil hengercsövet alkalmazva nem láthatók a kötőrudak, beépített mágneses kapcsolóhornyok, kétoldalasan állítható légpuffer és teljes ISO-tartozék-kompatibilitás. Kiemelkedő merevségével, csavarásgátló teljesítményével, hosszú élettartamával és letisztult megjelenésével a fő középkategóriás ISO szabványú hengerként szolgál a hagyományos SC hengerek kötőrúd-hengereinek helyettesítésére, tökéletesen alkalmas export-minőségű berendezésekhez és szabványosított automatizált gépekhez.

  1.1 Szabványos kompatibilitás

     Teljesen megfelel az ISO 15552 és VDMA 24562 ipari szabványoknak. Minden szerelési méret, interfész és tartozék teljesen felcserélhető a globális főbb ISO-hengerekkel, mint például a DNC, SE és DSBA, amelyek támogatják a módosítás nélküli cserét és a szabványos kötegelt összeszerelést.

  1.2 Optimalizált profilstruktúra

     Beépített csillag alakú, négyzet alakú alumíniumötvözet profilú hengercsövet alkalmaz, szabad rögzítőrudak nélkül. Az általános szerkezet nagy merevséget, kiváló csavarodásgátló képességet, tiszta és korrózióálló megjelenést biztosít. A fenntartott szabványos mágneses kapcsolóhornyok mindkét oldalon lehetővé teszik a CMSE, DMSE és CS1 sorozatú érzékelők közvetlen beszerelését, extra konzolok nélkül.

  1.3 Diverzifikált mozgási és funkcionális származékok

     • SI szabvány: Egyrúd, kettős működésű oda-vissza mozgás, univerzális standard modell a legtöbb automatizált forgatókönyvhöz

     • SID dupla rúd: Kétvégű rúdkimenet, amely szinkron működést és fokozott elcsavarodás elleni stabilitást biztosít

     • SIJ állítható löket: Dupla rúd szerkezet állítható határoló anyákkal a löket pontos finomhangolásához

     • SIL Zárható típus: Végső vagy tetszőleges helyzetrögzítő berendezéssel felszerelve a biztonsági nyomástartáshoz és pozíciórögzítéshez

     • SZELEKTÍV AZONOSÍTÁSI JELLEG szelep integrált típus: Beépített 4M sorozatú mágnesszelep, szelep-henger integrált kialakítás a telepítési hely megtakarítása érdekében

     • SIQ Torziógátló típus: Négyzet alakú dugattyúrúd szerkezet az ultra-nagy csavarásgátló pozicionálási pontosságért

  1.4 Nagy teljesítményű pufferrendszer

     Alapfelszereltségkétoldalasan állítható légpuffer + PPV rugalmas párna. Az ütközőlöket a hengerfurattal arányosan növekszik, hatékonyan csökkentve az ütközést és a zajt nagy sebességű és nagy terhelésű működés közben, biztosítva a stabil és alacsony vibrációjú ciklikus mozgást.

  1.5 Tartós tömítés és anyagkonfiguráció

     Kettős Y-alakú, egyirányú kompenzációs tömítőszerkezettel rendelkezik, rendkívül alacsony indítónyomással (0,1 MPa), stabil olajmentes működéssel és meghosszabbított élettartammal. A dugattyúrúd 45# acélból készül, kemény krómozással, kiváló kopásállóságot, rozsdaállóságot és szerkezeti stabilitást biztosítva.

  1.6 Mágneses indukció konfiguráció

     Támogatja a beépített mágneses gyűrűt (-S konfiguráció) alapkivitelben, kompatibilis az AirTAC CMSE, DMSE, CS1-B/F/U sorozatú mágneses kapcsolókkal, valós idejű dugattyúhelyzet-érzékelést és automatikus jelkapcsolatot biztosítva.

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellkód: SI 50×150-S-FA

 2. Származékos sorozat kódjának magyarázata

     • SID: Kettős rúd, kettős működésű, kétvégű rúdkimenet a szinkron működés és a csavarodás elleni teljesítmény érdekében

     • SIJ: Állítható löketű dupla rúd típus finomhangoló anyákkal a rugalmas löket kalibrációhoz

     • SIL: Zárható típus véghelyzettel vagy tetszőleges helyzetű reteszeléssel a biztonsági pozicionálás érdekében

     • SZELEKTÍV AZONOSÍTÁSI JELLEG: Mágnesszelep integrált típus, szelep-henger integrált szerkezet a helytakarékosság érdekében

  3. Normál rendelési példa

     SI 63×200-S: 63mm furat, 200mm löket, mágnesgyűrűvel, standard állítható légpufferrel

3. Alapvető műszaki paraméterek (szabványos típus)

4. 0,6 MPa elméleti tolóerő és feszültség diagram (egy rúd, biztonsági tényező ≥2)

5. Szerelési tartozékok és származékos modellek

  5.1 szabványos ISO univerzális rögzítési típusok (teljesen cserélhető DNC/SE-vel)

     • FA/FB: Elülső karima / Hátsó karimás rögzítés lapos fix telepítéshez

     • CA/CB: Egylengőkaros / Dupla kapcsos rögzítés csuklós lengőműködtetéshez

     • LB: Lábtartó rögzítés oldalsó fix beépítéshez

     • TC/TCM: Csúcs / Mágneses csonkos rögzítés középső lengés pozicionáláshoz

     • L: Oldalra szerelhető a kompakt térelrendezés érdekében

     Univerzális tartozékok: I/Y/U/F csuklók, úszócsuklók, rúdvégi csapágyak, teljes mértékben kompatibilisek az összes ISO 15552 szabvány szerinti hengerrel.

  5.2 Az alapvető származékos sorozat előnyei

     • SID dupla rúd: Kétvégű szinkron kimenet, fokozott szerkezeti stabilitás és elhajlásgátló képesség

     • SIJ állítható löket: Rugalmas löket-finomhangolás a változó munkalöket-követelményekhez

     • SIL Zárható típus: Megbízható reteszelés és nyomástartás, amely megakadályozza a pozícióeltérést kikapcsolás vagy terhelésváltozás közben

     • SZELEKTÍV AZONOSÍTÁSI JELLEG szelep integrált típus: Integrált mágnesszelep kialakítás, egyszerűsített levegőkör, csökkentett beépítési hely és összeszerelési költség

     • SIQ Torziógátló típus: Speciális négyzet alakú dugattyúrúd szerkezet a nagy pontosságú csavarodásgátló pozicionáláshoz

6. Alkalmazási forgatókönyvek és kiválasztás összehasonlítása (SI vs SC vs DNC)

  6.1 Elsőbbségi alkalmazási forgatókönyvek SI sorozathoz

     • Exportfelszerelések és európai szabványú automatizált gépek, amelyek ISO 15552 interfész felcserélhetőséget igényelnek

     • Automatizálási gyártósorok, amelyek rúdmentesen letisztult megjelenést és egymás melletti kompakt telepítést igényelnek

     • Nagyobb merevséget, csavarodásgátló teljesítményt és hosszabb élettartamot igénylő munkakörülmények, mint az SC hengereknél, jobb költséghatékonysággal, mint a DNC hengereknél

     • Univerzális lineáris tolási, préselési, pozicionálási, kezelési, összeszerelési, csomagolási és szerszámgép-automatizálási forgatókönyvek

  6.2 Az alapvető modellek összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Furatméret kiválasztása: Válassza ki a furatátmérőt a tényleges vízszintes/függőleges terhelés és tolóerő igény szerint, legalább 50%-os biztonsági tartalékot tartson fenn; bővítse 1-2 furatméretet az excentrikus terheléshez és a konzolos munkakörülményekhez.

     2. Stroke Selection: Adjon hozzá 20-50 mm biztonsági ráhagyást a tényleges munkalöket alapján; maximális konfigurálható löket 2000 mm-ig.

     3. Funkcionális konfiguráció: Standard konfiguráció -S mágneses gyűrűvel + PPV állítható légpufferrel; válasszon SID-t a dupla rúdhoz, SIJ-t az állítható lökethez, SIL-t a reteszelő funkcióhoz és FA/FB/CA/CB/LB/TC-t a megfelelő rögzítési módokhoz.

Egy mondat összefoglalása

     A SOLH SI sorozatú kötőrúd nélküli ISO 15552 szabványos henger profilba integrált szerkezettel, nagy merevséggel, állítható légpufferrel és teljes univerzális cserélhetőséggel rendelkezik, így a hagyományos SC és importált DNC ​​hengerek költséghatékony középkategóriás helyettesítője, széles körben alkalmazható szabványos és export minőségű automatizált berendezésekben.
