TN sorozatú kétrúd henger

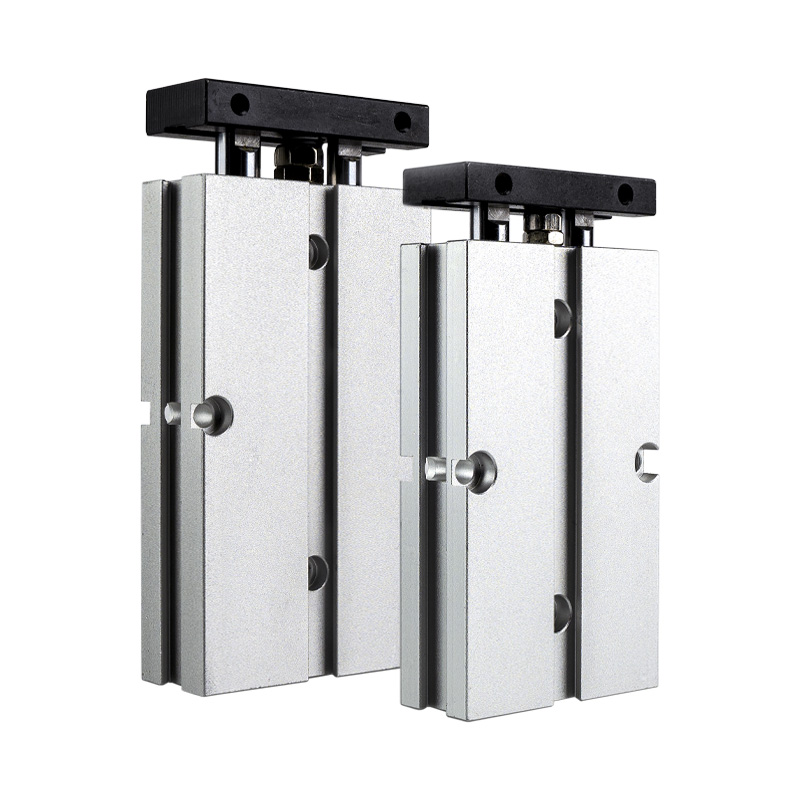

TN sorozatú ikertengelyes henger | Kompakt, olcsó dupla rúd pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapszerkezete

     A SOLH TN sorozat egy költséghatékony, kompakt ikertengelyes henger, amely egydugattyús kettős rudas szerkezettel és siklócsapágyvezetéssel rendelkezik. Helytakarékos telepítésre és sokoldalú rögzítésre tervezték, szabványos beépített mágneses gyűrűkkel és állítható löketpufferrel. A ±0,2°-os elfordulásgátló pontossággal és kiváló elhajlásgátló teljesítménnyel a TN hengert széles körben alkalmazzák kis terhelésű automatizálási forgatókönyvekben, beleértve a precíziós pozicionálást, a munkadarab préselést, az anyagblokkolást és a lineáris átvitelt, kiemelkedő univerzális és költségelőnyöket biztosítva a szabványos automatizált állomások számára.

1.Alapvető szerkezeti előnyök

• Stabil ikerrúd szinkron működés: Egydugattyús és kettős párhuzamos kemény krómrúd-konfigurációt alkalmaz meghosszabbított csúszóperselyekkel. A kétrúdú szinkron szerkezet hatékonyan ellenáll a csavarodásnak és lengésnek, megbízható elhajlásgátló teljesítményt érve el ±0,2°-os elfordulási tűréssel a könnyű terhelésvezetési feladatokhoz.

• Állítható puffer és löket finomhangolás: Elöl állítható ütközésgátló gumibetéttel van felszerelve a precíz löketfinomhangolás és lágy pufferelés érdekében; fix hátsó ütközővel párosítva csökkenti a működési hatásokat és a zajt, biztosítva a stabil oda-vissza mozgást.

• Helytakarékos 3 oldali rögzítés: A beágyazott karosszéria kialakítása támogatja a rugalmas telepítést alulról, felülről és oldalról. A fenntartott oldalsó hornyok lehetővé teszik a közvetlen mágneses kapcsoló felszerelését további konzolok nélkül, maximalizálva a berendezés helykihasználását.

• Szabványos mágneses konfiguráció: A beépített mágneses gyűrű (S utótag) alapfelszereltség az összes TN sorozatú modellhez, de nem áll rendelkezésre nem mágneses változat, amely lehetővé teszi a kényelmes lökethelyzet-érzékelést az univerzális automatizált alkalmazásokhoz.

2. Az alaptermékek megkülönböztetése (kulcsválasztási hivatkozás)

• TN vs TR sorozat: A TN vállalati szabványt alkalmaz kompaktabb mérettel, alacsonyabb költséggel és φ6 furat nélküli opcióval; A TR követi a JIS ipari szabványt, nagyobb merevséggel, nagy terhelésállósággal és teljes furatmérettel, beleértve a φ6-ot is.

• TN vs CXS / CXSJ sorozat: A TN egydugattyús szerkezettel rendelkezik, szabványos egy tolóerővel, megfizethetőbb és helytakarékosabb; A CXS és a CXSJ kétdugattyús kialakítást alkalmaz kettős tolóerővel és kiváló nagy sebességű teljesítménnyel, amely alkalmas nagy terhelésű és nagy pontosságú forgatókönyvekhez.

Az alapvető alsorozatok besorolása (rúdtípus)

A TN sorozat két főbb bottípust fed le, hogy kielégítse az egyvégű működés és a kétoldalú átmenő mozgási igényeket a különféle könnyű terhelésű automatizálási állomások számára.

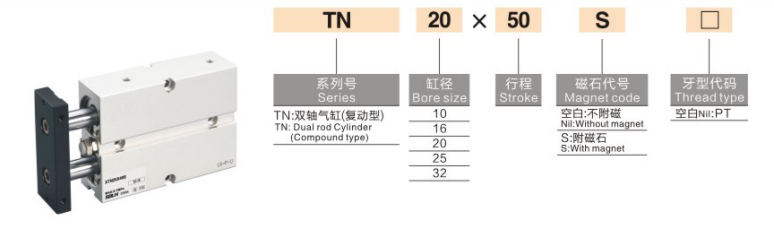

Teljes modellelnevezési szabályok

Modellpélda: TN20×50S

1. Elnevezési kód meghatározása

1. sorozat kódja: TN (egyvégű rúd) / TNW (kétvégű rúd)

2. Furat mérete: 10 / 16 / 20 / 25 / 32 mm (φ6 furat nem elérhető, eltér a TR sorozattól)

3. Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max. löket: 200 mm)

4. Mágneses gyűrű konfiguráció: S (standard beépített mágneses gyűrű, kötelező konfiguráció, nem mágneses változat)

5. Szál típusa: Alapértelmezett PT (Rc) szál; opcionális G-menet (G utótag) / NPT-menet (T utótag)

6. Mágneses kapcsoló: Opcionális CS1-J, CS1-G, D-M9B és más modellek, közvetlenül az oldalsó lefoglalt hornyokra szerelve

Általános szabványos műszaki paraméterek

(Standard tesztkörülmények: 20 ℃ normál hőmérséklet, száraz levegő)

• Üzemmód: Kettős működésű egydugattyús hajtás

• Üzemi nyomástartomány: 0,15 ~ 1,0 MPa

• Proof Pressure: 1,5 MPa

• Környezeti hőmérséklet: -20 ℃ ~ 70 ℃ (jégmentes környezet)

• Működési sebesség: 30-500mm/s

• Forgásgátló pontosság: ±0,2° (stabil könnyű terhelés vezetési pontosság)

• Puffer mód: Elöl állítható ütközésgátló gumibetét + hátsó rögzített gumipuffer (nincs légpuffer opció)

• Csővezeték mérete

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Szerelési módszer: Beágyazott karosszéria beépítés + 3 oldalas rögzítés (alsó / felső / oldalsó), rendkívül helytakarékos kialakítás

Elméleti tolóerő- és feszültségadatok (@0,5 MPa, mértékegysége: N)

Egydugattyús szerkezet szabványos egyetlen tolóerővel, költséghatékony a hagyományos kis terhelésű forgatókönyvekhez

Gyors kiválasztási útmutató

1. Költségvetés és helyválasztás: Válassza a TN sorozatot az ultrakompakt hely és az alacsony költségű kis terhelési igényekhez; válassza a TR sorozatot a JIS szabvány, nagy terhelésű működés és φ6 furat követelményeihez.

2. Tolóerő és teljesítmény kiválasztása: Használjon CXS/CXSJ kétdugattyús hengereket a kettős tolóerő és a nagy sebességű pick-and-place forgatókönyvekhez; válasszon TN/TR egydugattyús hengereket, ha a szabványos egytolóerő megfelel a munkakövetelményeknek.

3. Rúdtípus kiválasztása: Válassza a szabványos TN egyvégű rudat a hagyományos egyirányú működéshez; válassza a TNW dupla átmenő rudat a kétoldali rögzítéshez és a kétirányú szinkronmozgáshoz.

4. Mágneses konfiguráció Megjegyzés: Minden TN sorozatú henger alapkivitelben S mágneses gyűrűvel van felszerelve (kötelező konfiguráció), nincs szükség külön választásra.
