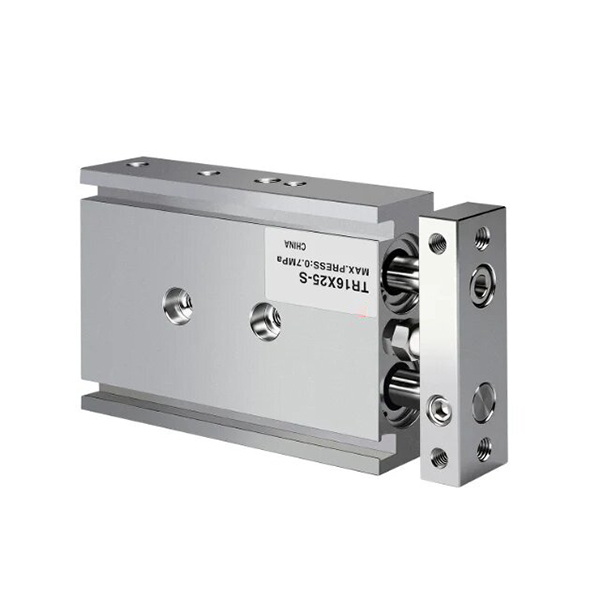

TR sorozatú ikertengelyes henger | JIS szabványos, nagy merevségű dupla rúd henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapszerkezete

     A SOLH TR sorozat egy JIS szabvány ikertengelyes henger, amely egydugattyús kettős rúddal és csúszócsapágyas vezetőszerkezettel rendelkezik (nem kétdugattyús ikerhenger). Rendkívül nagy merevséggel, kiváló csavarodásgátló teljesítménnyel és erős oldalirányú terhelésállósággal rendelkezik, támogatja a háromoldali rugalmas rögzítést és a precíz löketbeállítást. A nagy pontosságú vezetési követelményekre tervezett hengert széles körben használják olyan automatizált folyamatokban, mint a precíziós pozicionálás, a munkadarab préselés, az anyagátvitel és a munkadarab blokkolása, és megbízható, nagy terhelésű vezetési megoldásként szolgál a szabványos automatizálási állomásokon.

1. Alapvető szerkezeti előnyök

• Nagy merevségű szinkron kettős rúdszerkezet: Egy dugattyúval és két párhuzamos merev dugattyúrúddal felszerelt, meghosszabbított siklócsapágyperselyekkel. A kétrúdú, szinkron hajtású kialakítás nulla eltérítést biztosít ±0,1°~±0,2°-os elfordulásgátló pontossággal, hatékonyan kiküszöbölve a rúd kilengését és stabil lineáris mozgást biztosítva.

• Állítható pufferelés és löket finomhangolás: A beépített elülső állítható ütközésgátló gumibetét támogatja a precíz löket-finomhangolást és a lágy pufferelést, együttműködik a hátsó rögzített pufferrel, hogy csökkentse a működési hatásokat, a vibrációt és a zajt, alkalmazkodva a gyakori, kétirányú munkakörülményekhez.

• Rugalmas szerelési és csővezeték-kialakítás: Fenntartott rögzítőfuratok az alsó, felső és oldalsó felületeken 3 irányú rugalmas beépítést tesznek lehetővé. Az opcionális kétoldalas csőelrendezés optimalizálja a légköri elrendezést a különféle berendezési struktúrákhoz. A szabványos oldalsó kapcsoló hornyok lehetővé teszik a közvetlen mágneses kapcsoló felszerelését, extra konzolok nélkül.

• Szabványos mágneses konfiguráció: Beépített mágneses gyűrű (S utótag) elérhető a löketpozíció észleléséhez; A nem mágneses változat opcionális speciális interferencia-érzékeny forgatókönyvekhez, hogy megfeleljen a különféle funkcionális igényeknek.

2. Kulcskülönbség a CXS / CXSJ sorozathoz képest

• TR sorozat: Egydugattyús kettős rúd szerkezet szabványos egyhengeres tolóerővel, nagyobb általános merevséggel és kiváló nagy terhelésű elhajlásgátló teljesítménnyel, ideális nagy merevségű vezetéshez és hosszú löketű, nagy terhelésű forgatókönyvekhez.

• CXS / CXSJ sorozat: Kétdugattyús kettős rúd szerkezet kettős tolóerővel, kisebb súrlódással és simább, nagy sebességű működéssel, alkalmasabb nagy sebességű felszedés és elhelyezés és nagy tolóerejű, rövid löketű munkakörülményekhez.

Az alapvető alsorozatok besorolása (rúd típusa és rögzítési stílusa)

A TR sorozat három alapvető almodellt fed le, amelyek teljes mértékben lefedik a szabványos univerzális, kétoldalú szinkron és ultrakompakt telepítési forgatókönyveket, hogy megfeleljenek a változatos automatizálási elrendezési igényeknek.

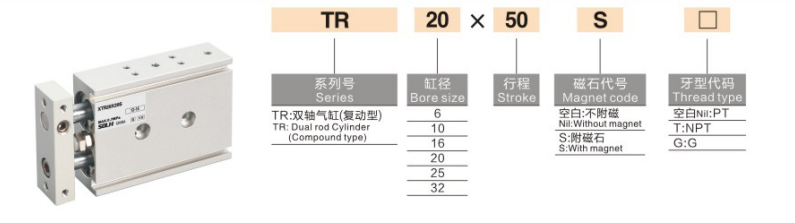

Teljes modellelnevezési szabályok

Modellpélda: TR20×50S

1. Elnevezési kód meghatározása

1. sorozat kódja: TR (standard egyrúd) / TRW (dupla átmenő rúd) / TRJ (kompakt típus)

2. Furat mérete: 6 / 10 / 16 / 20 / 25 / 32 mm (teljes szabványos JIS furattartomány)

3. Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max. löket: 200 mm)

4. Mágneses gyűrű konfiguráció: S = beépített mágnesgyűrű (mágneses kapcsolóra szerelhető, alapértelmezett szabvány); No S = nem mágneses típus (speciálisan testreszabott, ritkán használt)

5. Port szál típusa: Alapértelmezett PT (Rc) szál; opcionális G-menet (G utótag) / NPT-menet (T utótag)

6. Mágneses kapcsoló: Opcionális D-M9B, D-A93, CS1-J, CS1-G és más univerzális modellek, közvetlenül az oldalsó lefoglalt hornyokra szerelve, konzolok nélkül

Általános szabványos műszaki paraméterek

(Standard tesztkörülmények: 20 ℃ normál hőmérséklet, száraz levegő)

• Üzemmód: Kettős működésű egydugattyús hajtás

• Üzemi nyomástartomány: 0,15–1,0 MPa (φ6 furat: 0,2–1,0 MPa)

• Proof Pressure: 1,5 MPa

• Környezeti hőmérséklet: -20 ℃ ~ 70 ℃ (jégmentes működési környezet)

• Működési sebesség: 30-500mm/s

• Forgásgátló pontosság: ±0,1° (furat ≥16mm, nagy pontosság); ±0,2° (φ6/φ10 kis furatok)

• Puffer mód: Elöl állítható ütközésgátló gumibetét + hátsó rögzített gumipuffer (nincs légpuffer opció)

• Csővezeték mérete

￮ φ6 / φ10: M5 × 0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Szerelés és csövek: 3 oldali rögzítés (alul / felül / oldal), opcionális kétoldali csőelrendezés a rugalmas elrendezés adaptációhoz

Elméleti tolóerő- és feszültségadatok (@0,5 MPa, mértékegysége: N)

Egydugattyús szerkezet szabványos egyhengeres tolóerővel, stabil és megbízható nehéz vezetési forgatókönyvekhez

Gyors kiválasztási útmutató

1. Tolóerő és merevség igény: Válassza a CXS/CXSJ-t a kettős tolóerős kimenethez és a nagy sebességű pick-and-place feladatokhoz; Válassza a TR sorozatot a nagy merevségű megvezetéshez, a nagy terhelésnek való ellenálláshoz és a hosszú löketű stabil működéshez.

2. Telepítés Hely adaptáció: A CXSJ-t részesítse előnyben az ultrakompakt, keskeny terekhez, a CXS-t a hagyományos kompakt helyekhez, a TR-t pedig a normál helyekhez és a hosszú löketű, nagy terhelésű forgatókönyvekhez.

3. Rúdtípus kiválasztása: Használjon szabványos TR egyvégű rudat az egyirányú lineáris mozgáshoz; válassza a TRW dupla átmenő rudat a kétoldali rögzítéshez és a kétirányú szinkron működéshez.

4. Helymeghatározás-észlelés konfigurációja: Válassza az S utótagot beépített mágneses gyűrűvel (TRxx×xxS), ha lökethelyzet-érzékelésre van szükség.

Egy mondat összefoglalása

     A SOLH TR sorozatú JIS szabványos ikertengelyes henger nagy merevséget, precíz elfordulásgátló teljesítményt és erős oldalirányú terhelésállóságot biztosít, különféle rúdtípusokkal és kompakt változatokkal, amelyek a nagy pontosságú vezetési, hosszú löketű és nagy terhelésű automatizált pozicionáló és átadó állomások preferált megoldása.
