TWQ sorozatú fix magasságú dugós henger | Kompakt könnyű és közepes teljesítményű leállító henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

     A SOLH TWQ sorozat egy fix beépítési magasságú ütközőhenger, amelyet könnyű és közepes teljesítményű automatizált szállítószalagokhoz optimalizáltak. Kompakt karosszériaszerkezettel, négy opcionális rúdvégtípussal, hidraulikus pufferrel és opcionális mechanikus önzáró funkcióval rendelkezik. A 10–150 kg-os raklap és szerszámok leállítására, állomáskorlátozásra és átviteli pozicionálására alkalmas TWQ henger magas költség-teljesítményű standard megoldásként szolgál a könnyű és közepes terhelésű automatizálási forgatókönyvekhez.

 1.1 Fix beépítési magasságú kialakítás

     Az integrált fix magasságú test gyors és egyszerű telepítést biztosít nagy ismétlődő pozicionálási pontossággal. Tökéletesen illeszkedik a szabványos szállítóállomás-elrendezésekhez, kiküszöböli a magasságállítási eljárásokat és javítja a helyszíni telepítés hatékonyságát.

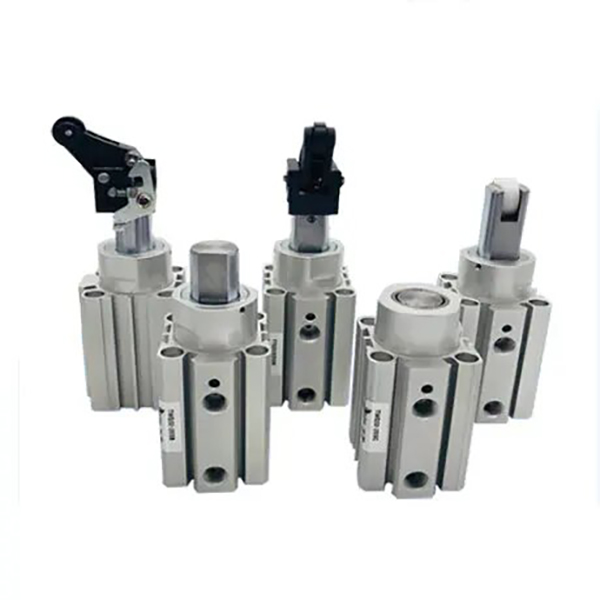

 1.2 Négy sokoldalú rúdvégtípus (a mag előnye)

     • B Lapos rúd típus: A forgásgátló lapos dugattyúrúd szerkezet stabil fékteljesítményt és erős excenteres terhelési ellenállást biztosít, megtartva a pontos pozícionálást oldalirányú erőviszonyok mellett.

     • C Kerek rúd típus: Vastagított tömör kerek dugattyúrúd fokozott ütésállósággal, kifejezetten nagy oldalirányú erővel és pontos szerszámpozícionálási követelményekkel járó munkakörülményekhez tervezve.

     • R görgőkar típusa: A kar + gördülő érintkező szerkezet minimálisra csökkenti az ütközést a sima gördülő mozgással, ideális a nagy sebességű, folyamatos szállítószalag működéséhez.

     • K Állítható pufferkar típusa: A beépített állítható hidraulikus ütköző lehetővé teszi a csillapítási ellenállás szabad beállítását, hogy alkalmazkodjanak a különböző súlyú és szállítási sebességű munkadarabokhoz, optimális lágy megállító hatást érve el változó munkakörülmények között.

  1.3 Opcionális önzáró funkció (R/K verzió)

     A görgős és ütközőkaros változatok támogatják az opcionális mechanikus önzáró szerkezetet. A munkadarab ütközésének leállítása után a henger automatikusan reteszeli a kar kart, hogy megakadályozza a visszapattanást és a hátratolást, hatékonyan kiküszöbölve a munkadarab elmozdulását és nagymértékben javítva a szállítóállomás stabilitását és konzisztenciáját.

 1.4 Kompakt méret és tartós szerkezet

     A hengertest kemény eloxálást alkalmaz, míg a dugattyúrúd kemény krómozással rendelkezik, amely kiváló kopásállóságot és ütésállóságot biztosít. A szabványos olajmentes működés alkalmazkodik a tiszta gyártási környezethez és a hegesztési fröccsenésmentes forgatókönyvekhez. A négy oldalon lévő fenntartott érzékelő hornyok lehetővé teszik a mágneses kapcsolók beszerelését szerkezeti interferencia nélkül a rugalmas elrendezés érdekében.

  1.5 Különféle működési módok

     Az opcionális kettős működésű standard üzemmód és az egyszeres működésű (rugós kihúzás / rugó visszahúzás) üzemmódok lefedik az automatikus ciklust, a kikapcsolási biztonsági védelmet és az ideiglenes leállási igényeket, illeszkedve a különböző ipari vezérlési logikákhoz.

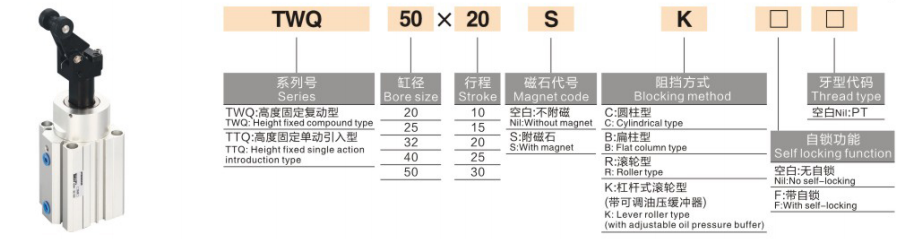

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellpéldák: TWQ32-20SB, TWQ50-30RK-F

 2. Szabványos rendelési példák

     • Szabványos lapos rúd modell: TWQ32-20SB (φ32 furat, 20 mm-es löket, lapos oszlop rúdvég, gumi puffer)

     • Önzáró, állítható puffer modell: TWQ50-30RK-F (φ50 furat, 30 mm-es löket, állítható hidraulikus ütközőkar, önzáró funkcióval)

3. Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

  3.1 Alapvető előírások

     • Üzemmód: Kettős működésű, egyszeres működésű (rugós kinyújtás / rugó visszahúzás)

     • Üzemi nyomástartomány: 0,05 ~ 1,0 MPa; Ellenőrző nyomás: 1,5 MPa

     • Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes környezet)

     • Puffer konfiguráció: S = kétvégű gumipuffer; K = Állítható hidraulikus ütköző + kétvégű gumipuffer

     • Kenési mód: Olajmentes működés

     • Telepítési mód: Szabványos fix magasságú karimás rögzítés

 3.2 Standard furat és löket kombináció

  3.3 Elméleti megállító erő (egység: N @0,5 MPa)

  3.4 A termék súlya (Mértékegység: kg normál lökettel)

4. Alapvető konfigurációs és kiválasztási irányelvek

  4.1 A rúdvég típusának kiválasztása

     • B lapos oszlop típus (ajánlott): Elfordulásgátló és nagy stabilitású kialakítás, alkalmas kis terhelésre (10-80 kg) és alacsony sebességű működésre (≤0,3 m/s) nyilvánvaló oldalirányú ütközés nélkül.

     • C Kerek oszlop típusa: Megvastagított rúdszerkezet erős ütésállósággal, ideális szerszámpozícionálási forgatókönyvekhez nagy oldalirányú erővel.

     • R görgőkar típusa: Alacsony ütésű és egyenletes gördülési teljesítmény, tökéletes nagy sebességű (≤0,5 m/s) és könnyű-közepes terhelésű (30-100 kg) szállítószalagokhoz.

     • K Állítható pufferkar típusa: Alkalmazható csillapítás és kiváló ütésállóság, közepes terheléshez (50-150 kg), nagyfrekvenciás start-stop és instabil sebességű munkakörülményekhez tervezve.

  4.2 Önzáró funkció kiválasztása

     • F önzáró típus (automatikus vonalakhoz ajánlott): Csak az R/K karos változatokhoz érhető el. Megakadályozza a munkadarab visszapattanását és az állomás elmozdulását, nagymértékben javítva az automatizált sorok folyamatos működési stabilitását.

     • Nem reteszelő típus: Költséghatékony megoldás kisebb fordított hatásokkal és kézi alaphelyzetbe állítással járó forgatókönyvekhez, teljesen automatikus gyártósorokhoz nem ajánlott.

  4.3 Üzemmód kiválasztása

     • Kettős hatású: Maximális fékezőerő kétirányú vezérelhető művelettel, alkalmas nagyfrekvenciás és teljesen automatikus szabályozási forgatókönyvekhez.

     • Egyszereplős (tavaszi hosszabbítás): Automatikusan kiterjeszti a munkadarabok áramkimaradás utáni leállítására, előtérbe helyezve a veszélyes állomások és a kikapcsolás elleni védelmi alkalmazások biztonságát.

     • Egyszeres (rugós visszahúzás): Levegőellátással leáll, és kikapcsoláskor automatikusan kiold, normál nyitott szállítószalagokhoz és ideiglenes leállítási feladatokhoz igazítva.

5. Tipikus alkalmazási forgatókönyvek

     • Könnyű és közepes teherbírású szállítószalagok: 10–150 kg-os raklapok és szerszámlapok leállítására, korlátozására és áthelyezésére alkalmazzák az elektronikai, háztartási gép- és élelmiszeriparban.

     • Nagy sebességű anyagmozgató sorok: Az R/K kar szerkezete zökkenőmentes ütközésmentes leállítást biztosít a kis terhelésű, nagy sebességű (≤0,5m/s) munkadarabok görgős és szalagos szállítószalagjain.

     • Automatizált berendezés állomások: Kompakt test az egyszerű telepítéshez, széles körben használják szerszámgépek be-/kirakodásának korlátozására, összeszerelő állomás elhelyezésére és ellenőrző állomás leállítására.

     • Csomagoló és logisztikai vonalak: Ideális kartondobozok és anyagdobozok leállításához, széttartó állomások blokkolásához és egymásra helyezéséhez, magas költséghatékonysággal és alacsony karbantartási igényekkel.

6. TWQ vs TWH/TWM sorozat gyors összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Furatméret kiválasztása: Válassza ki a furatot a munkadarab súlyának megfelelően 200%-os biztonsági tényezővel (elméleti leállítóerő ≥ tényleges terhelés × 2). 80 kg alatti terhelés esetén válassza a φ25/φ32 értéket; 80–150 kg-os terheléshez válassza a φ40/φ50 értéket.

     2. Rúdvég és puffer kiválasztása: B lapos rúd + S gumi puffer alkalmazása kis terhelésű, alacsony sebességű forgatókönyvekhez; válassza az R görgőtípust a nagy sebességű, könnyű teherbírású vonalakhoz; közepes terhelésű és nagyfrekvenciás munkakörülményekhez válassza a K állítható puffer típust.

     3. Funkcionális konfiguráció kiválasztása: F önzáró berendezés felszerelése automatikus gyártósorokhoz; válasszon kettős működésű módot a nagyfrekvenciás ciklikus vezérléshez; alkalmazza az egyszeres működésű rugóhosszabbítási módot a biztonsági prioritást biztosító és a kikapcsolási védelmi állomásokhoz.

Egy mondat összefoglalása

     A SOLH TWQ sorozatú fix magasságú ütközőhenger kompakt kialakítással, több rúdvéggel kompatibilis, valamint opcionális önzáró és állítható pufferfunkciókkal rendelkezik, amelyek költséges, stabil és rugalmas megállítási megoldásokat kínálnak 10–150 kg-os könnyű és közepes teljesítményű automatizált szállítószalag-rendszerekhez.
