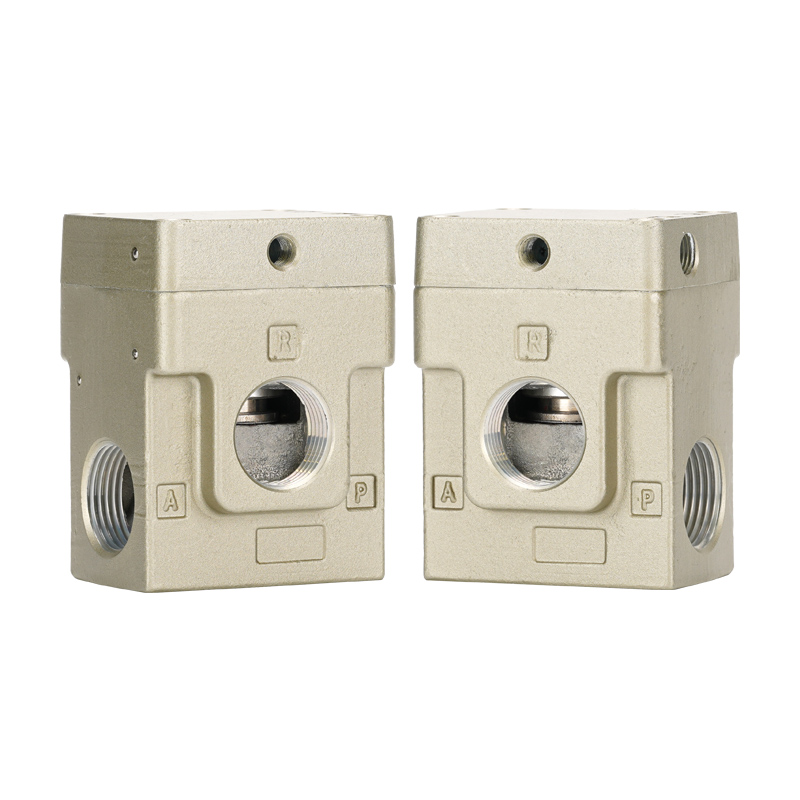

VEX1 sorozatú nagy átfolyású, 3 utas tehermentesítő nyomásszabályozó

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A VEX1 sorozat egy nagy átfolyású, nagy pontosságú, 3 utas tehermentesítő típusú nyomásszabályozó, amelyet a Richge Technology SOLH keretében fejlesztettek ki. Stabil állandó nyomástartásra, gyors kipufogóra és két-/többfokozatú nyomásszabályozásra specializálódott nagy igénybevételű pneumatikus körökhöz. Ez a fő nyomásszabályozási megoldás nagynyomású levegőtartályokhoz, nagy térfogatú levegőfúváshoz és nagy furatú, nagy teljesítményű hengeres meghajtó berendezésekhez.

A termék fő jellemzői

1. Ultra-nagy áramlási kapacitás (alapvető versenyelőny)

     -- A hagyományos membránkialakítás helyett kiegyensúlyozott orsószerkezetet alkalmaz, nagy nyitási lökettel és rendkívül alacsony áramlási ellenállással.

     -- 3-5-ször nagyobb áramlási sebességet biztosít, mint a hagyományos AR sorozatú szabályozók, így támogatja a pillanatnyi nagy levegőellátási igényt.

     -- Túlméretezett túlfolyó kipufogónyílással felszerelve a gyors nyomáscsökkentés, a stabil ellennyomás és a nyomásingadozás hatékony elnyomása érdekében.

2. Nagy pontosságú nyomásstabilizálás

     -- Hiszterézis ≤ 0,03 MPa

     -- Ismételhetőség ≤ 0,01 MPa

     -- Érzékenység ≤ 0,01 MPa Minimális nyomásingadozás, tökéletesen alkalmas precíziós állandó nyomás és állandó áramlási körülményekhez.

3. Két választható vezérlési mód

     -- Levegőpilóta típus (VEX1□00): Külső P1 pneumatikus jel által hajtott, távirányítóra, robbanásbiztos műhelyekre és többpontos nyomáskapcsoló rendszerekre alkalmazható.

     -- Külső szolenoid pilot típus (VEX1□00+G): Beépített beépített pilot mágnestekercs DC24V / AC220V opciókkal az automatikus elektromos nyomásváltás megvalósításához.

4. Széles állítható nyomástartomány és nagynyomású ellenállás

     -- Maximális bemeneti üzemi nyomás: 1,0 MPa

     -- Állítható nyomástartomány: Air pilot verzió: 0,05 ~ 0,9 MPa Mágneses pilot verzió: 0,05 ~ 0,7 MPa5. Felhasználóbarát kezelés és széles hőmérséklet-adaptáció · Szabad szerelési tájolás szögkorlátozás nélkül

     -- Teljesen kenésmentes kialakítás, kompatibilis az olajmentes szárazlevegős körökkel

     -- Működési hőmérséklet tartomány: 0 ~ 50 ℃; légpilóta modell 0 ~ 60 ℃-ra kiterjesztve, páralecsapódás elleni teljesítmény

Teljes műszaki specifikáció táblázat

Sorozatmodell-besorolás

     -- VEX110□: Kis portméretek (01/02)

     -- VEX120□: Közepes-kis portméretek (02 / 03)

     -- VEX130□: Közepes portméretek (03/04/06/10)

     -- VEX170□: nagy portméretek (10/12)

     -- VEX190□: Extra nagy portméretek (14/20) Modellkód PéldaVEX1300-03G36-4-01

     -- 130 = Közepes port sorozat

     -- 0 = levegőpilóta típus (1 = mágnesszelep pilóta típus)

     -- 03 = 3/8" port menet

     -- G36 = DC24V integrált pilóta mágnesszelep (opcionális tartozék)

Tipikus alkalmazási forgatókönyvek

     -- Gyors nyomásstabilizálás és gyors nyomáscsökkentés nagy levegőtároló tartályokhoz

     -- Nagy térfogatú légfúvó berendezések: ipari poreltávolító, részszárító és légtisztító állomások

     -- Nagyteljesítményű hengerek és levegőmotorok: stabil, nagy áramlású hajtás a csővezeték nyomásesésének kiküszöbölésére

     -- Kétfokozatú / többfokozatú nyomásszabályozás: egy szabályozó többnyomásos kapcsoláshoz pneumatikus vagy elektromos jelekkel

     -- Kiegyensúlyozó áramkörök és feszültségszabályozás: állandó feszültség film-/huzalgyártáshoz, pneumatikus kiegyensúlyozó berendezés

Egy mondat összefoglalása

     A SOLH VEX1 kiegyensúlyozott 3-utas kipufogó-szabályozó egyesíti az ultra-nagy áramlási kapacitást, a 0,01 MPa szintű nagy pontosságot, a beépített tehermentesítő kipufogó funkciót és a kettős levegő/mágneses elővezérlési módot, így optimális nyomásszabályozási választást jelent a nagy teherbírású pneumatikus rendszerek számára, amelyek állandó nyomásstabilizálást, gyors tehermentesítést és többfokozatú nyomásváltást igényelnek.
