VG342 sorozatú, 3-utas, pilóta működtetésű, mágnesszelep | Nagy átfolyású vákuum és pneumatikus vezérlőszelep

Márka: SOLH by Richge Technology | Nagy átfolyású, kis teljesítményű 3-portos pneumatikus mágnesszelep

1. Termék áttekintése

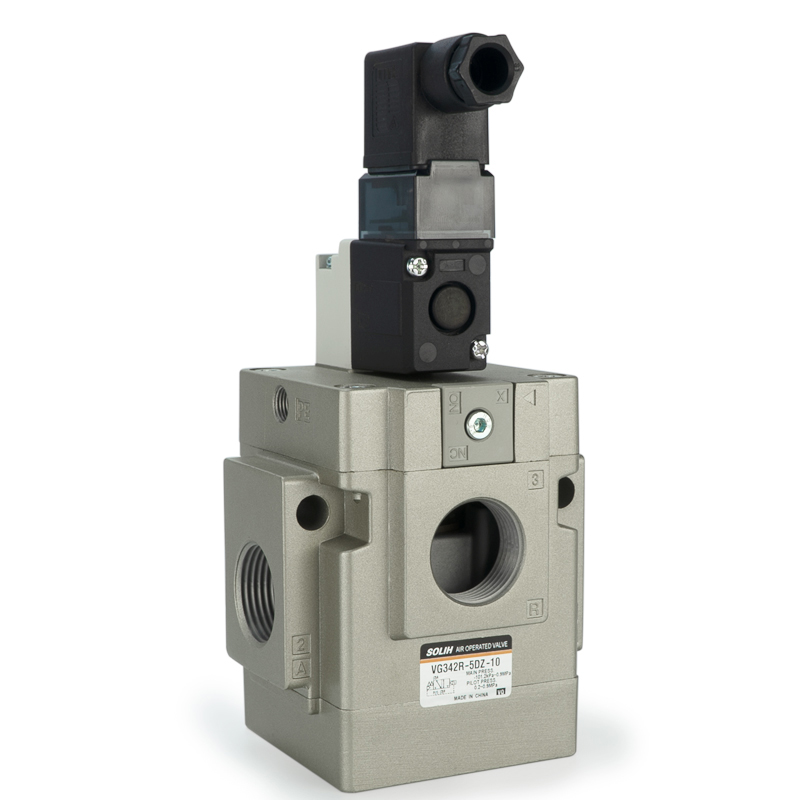

     A SOLH VG342 sorozat anagy átfolyású, 3 utas, pilótavezérlésű, szelepes típusú mágnesszelep, professzionálisan tervezett levegő, vákuum és alacsony nyomású folyadékszabályozás szabványos pneumatikus rendszerekben. Az elasztomer tömítéssel, kenésmentes működéssel, rendkívül alacsony energiafogyasztással és széles nyomási alkalmazkodóképességgel rendelkezik, egyszerű burkolatcserével támogatja a rugalmas váltást az alaphelyzetben zárt (NC), az alaphelyzetben nyitott (NO) és a külső pilot üzemmódok között. Nagy áramlási kapacitásával, gyors reakciójával és nagyfrekvenciás ciklusteljesítményével univerzális és hatékony magszabályozó szelepként szolgál vákuumrendszerekhez, nagy furatú pneumatikus működtetőkhöz és többkörös elosztó pneumatikus berendezésekhez.

2. A termék fő jellemzői

     • Professzionális lapátszerkezet és megbízható tömítés: 3-portos, pilóta működtetésű, nagy rugalmasságú elasztomer tömítőszerkezettel rendelkező tömítést alkalmaz, amely biztosítja a szivárgásmentességet, a szoros levágást és a stabil, hosszú távú ciklikus működést.

     • Széles közepes és nyomás alkalmazkodóképesség: Alkalmas sűrített levegős és vákuum környezetben. A belső pilot mód támogatja a 0,2-0,9 MPa-t, míg a külső pilot mód lefediteljes vákuum -101,2 kPa és 0,9 MPa között, alkalmazkodva a különféle alacsony nyomású és vákuum munkakörülményekhez.

     • Kenésmentes és alacsony karbantartási igény: Az optimalizált belső szerkezeti kialakítás szükségtelenné teszi az olajkenést, csökkenti a napi karbantartási költségeket és elkerüli a közepes szennyeződést, alkalmas tiszta ipari forgatókönyvekre.

     • Kettős energiafogyasztási mód és energiatakarékosság: A szabványos egyenáram csak 4 W; kis teljesítményű és hosszú távú feszültségű típusok érik el1,8 W rendkívül alacsony fogyasztás, hatékonyan csökkentve a berendezések működési energiafogyasztását.

     • Kiváló nagy áramlási teljesítmény: A maximális effektív áramlási C-érték eléri a 38 dm³/(s·bar), a Cv érték pedig a 9,8-at. Támogatja a több kaliberű specifikációt, akár 210 mm²-es effektív keresztmetszeti területtel, kielégítve a nagy pneumatikus alkatrészek nagy átfolyású, gyors szellőztetési igényeit.

     • Rugalmas funkcionális kapcsolás: A szelepfunkció szabadon konvertálható NC (normál zárt), NO (normál nyitott) és külső pilot üzemmódok között csak a felső burkolat cseréjével, egy szelep többcélú felhasználásával és a modell készletköltségeinek csökkentésével.

     • Többfunkciós alkalmazás: Használható hagyományos ki-be szabályozó szelepként, valamint választószelepként és elosztószelepként külső pilot konfiguráció esetén, rendkívül magas jelenet-kompatibilitás mellett.

3. Teljes műszaki leírás

4. Elektromos előírások

 4.1 Névleges feszültség

     • AC feszültség: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC feszültség: 12V, 24V

  4.2 Energiafogyasztás

     • Normál DC: 4W

     • Alacsony fogyasztás (Y típus)Teljesítmény: 1,8W

     • Hosszú távú feszültség (E típus)Teljesítmény: 1,8W

     • AC: Inrush 12.7VA / Holding 7.6VA

  4.3 Bekötési módszer

     • G típus: Közvetlen kimeneti vezetékek

     • D típus: DIN aljzat típus (opcionális jelzőfénnyel / túlfeszültség védelemmel)

5. Modellkódolási szabályok és értelmezés

  Tipikus modell példa: VG342-04G-1A

     • VG342: Sorozatkód a 3 utas, nagy áramlású, pilóta-működtetésű mágnesszelephez

     • Port méret kódja: 04=1/2", 06=3/4", 10=1"

     • Bekötés típusa: G = Közvetlen kimenet, D = DIN aljzat

     • Feszültségkód: 1=AC100V, 4=AC220V, 6=DC24V

     • Áramköri mód: A=normál zárt (NC), B=normál nyitva (NO), R=külső pilóta

6. Tipikus alkalmazási forgatókönyvek

     • Vákuumrendszer vezérlése: Tökéletes vákuumos tapadókorongokhoz, vákuumgenerátorokhoz és automatizált vákuumtartó és -kioldó áramkörökhöz.

     • Nagy átfolyású pneumatikus működtetők: Nagy furatú hengerekkel és pneumatikus megfogókkal párosítva a gyors és erőteljes pneumatikus működés érdekében.

     • Alacsony és mikronyomású folyadékáramkörök: Stabil vezérlés alacsony nyomású pneumatikus és mikronyomású folyadékszállító rendszerekhez.

     • Elosztó szeleprendszer: Fő vezérlőszelepként és választó/elosztó szelepként használják többkörös integrált pneumatikus rendszerekhez.

     • Nagyfrekvenciás energiatakarékos berendezések: Alkalmas automatizált berendezésekhez, amelyek gyakori be- és kikapcsolást igényelnek és hosszú távú feszültség alatt álló energiatakarékos működést igényelnek.

Egy mondat összefoglalása

     A SOLH VG342 sorozatú, 3 utas, pilótavezérlésű mágnesszelep integrálva vannagy áramlás, vákuum kompatibilitás, alacsony energiafogyasztás és több módban kapcsolható funkciók, mivel egy nagy teljesítményű, energiatakarékos és sokoldalú magszabályozó szelep vákuumrendszerekhez, nagy áramlású pneumatikus áramkörökhöz és nagyfrekvenciás automatizált berendezésekhez.
