VHK sorozatú 2/2 és 3/2 utas gombos kézi szelep | Finger Rotary Valve kompatibilis az SMC VHK sorozattal

Márka: SOLH by Richge Technology | Teljesen cserélhető csere az SMC VHK Original sorozathoz

1. Termék áttekintése

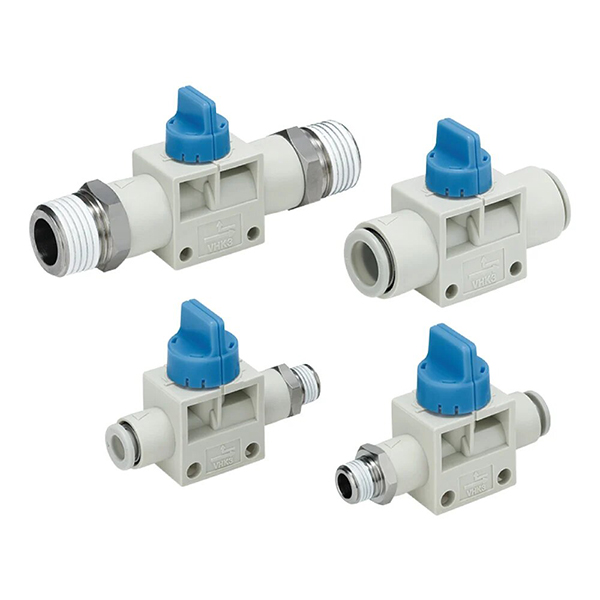

     A SOLH VHK sorozat egy mini gombos kézi elzáró szelep, amelyre osztvaVHK2 2/2 út ésVHK3 3/2 út típusok. 90°-os forgatógomb-kialakítást alkalmaz a pneumatikus áramkör ki-be vezérléséhez. A 3/2 utas modell beépített rejtett kipufogószerkezettel rendelkezik, amely zárt állapotban automatikusan kiengedi a maradék nyomást az A nyílásból, és nincs szükség külső R kipufogónyílásra. Inline közvetlen csővezeték-szerelésre tervezték, extra alaprögzítés nélkül, ideális kézi kapcsolóként pneumatikus leágazó csövekhez, biztonsági nyomáscsökkentő szelepként a mágnesszelepek előtt és vákuumkör ki-be vezérléséhez. A teljes sorozat méreteiben és funkcionálisan teljesen kompatibilis az eredeti SMC VHK sorozattal, így közvetlenül cserélhető.

  1.1 Alapvető azonosítás és működési logika

     • Gomb színjelölése: Szürke gomb VHK2 2-utas típushoz; Kék gomb VHK3 3-utas típushoz, vizuálisan gyors azonosítást tesz lehetővé

     • Kapcsoló logika: óramutató járásával ellentétes irányban 90°-os elforgatás a szelep nyitásához; Óramutató járásával megegyező 90°-os elforgatás a szelep zárásához, egyértelmű gombmutató állapotjelzéssel

     • Tömítési szerkezet: A poppet szeleptömítés kialakítása kiváló légtömör teljesítményt nyújt ultra alacsony mikroszivárgással. Az ultrakönnyű működési nyomaték (0,04 ~ 0,14 N·m) lehetővé teszi az ujjak egyszerű forgatását és váltását

2. Modellkódolási szabályok és interfész specifikáció

     Kódolási logika: VHK[2/3][A]-[Elülső port specifikáció]-[Hátsó port specifikáció]

  2.1 A modell meghatározása

     • VHK2: 2/2 utas egyszeres levágásos típus

     • VHK3: 3/2 irányú lekapcsolás + maradék nyomásmentesítő típus

     • Utótag: Új, továbbfejlesztett leesésgátló gombszerkezet (továbbfejlesztett változat); Nincs A szabványos régi verzióhoz

     • R Utótag: Lángálló tűzálló szeleptest

  2.2 Port típus kód meghatározása

     • F kód: Push-fit port a PU nylon tömlő csatlakoztatásához

     • S kód: Külső menetes csatlakozó menetes csővezeték csatlakozáshoz

  2.3 Modell alkalmazási példák:

     • VHK3A-08F-02S: 3/2 utas továbbfejlesztett leesésgátló gombos szelep, P port φ8 push-fit, A port G1/4 külső menet

     • VHK2-06F-06F: 2/2 utas standard szelep, kétnyílású φ6 push-fit egyenes átmenő típus

  2.4 Teljes sorozatú teljes interfészspecifikációs lista

3. Alapvető műszaki paraméterek

4. Az alapvető funkcionális megkülönböztetés (kulcsválasztási útmutató)

 4.1 VHK2 2/2 utas (szürke gomb)

     • Nyitott állapot: P⇋A teljesen vezetve a stabil levegőellátás érdekében

     • Zárt állapot: A P és A portok teljesen le vannak vágva, kipufogó funkció nélkül

     • Alapvető alkalmazás: Tiszta csővezeték be- és kikapcsolás vezérlés, széles körben használt vákuumkör tartása és fő levegőforrás kapcsolója

  4.2 VHK3 3/2 utas (kék gomb)

     • Nyitott állapot: P→A levegő bemeneti vezetés a berendezés normál működéséhez

     • Zárt állapot: P port zárva, A port automatikusan elszívja a maradék nyomást a beépített rejtett csatornán keresztül

     • Alapvető előny: Egygombos maradékgáz ürítés leállítás után, a maradék nyomás veszélyeinek kiküszöbölése és a szelep biztonságos szétszerelésének és a berendezés karbantartásának biztosítása

5. Strukturális alapelőnyök

     • Négy univerzális csővezeték-kombináció: Támogatja az F-F kettős nyomó-illesztést, az S-S kettős külső menetet, az F-S P-push/A-menetet, az S-F-P-thread/A-push csatlakozási módokat, teljes mértékben adaptálható a különböző helyszíni csővezeték-elrendezésekhez

     • Opcionális fix konzol: Felpattintható tartókonzollal felszerelve az opcionális panel és szekrény fix telepítéshez, rugalmas beépítési módok

     • Továbbfejlesztett VHK-A ejtésgátló szerkezet: A gomb optimalizált kilazulásgátló kialakítása, hatékonyan megakadályozza a gomb leesését a nagyfrekvenciás ismételt működés során, javítja a szolgáltatás stabilitását

     • Mini kompakt méret: Ultra kis test kialakítás, tökéletesen alkalmas huzalvályúkhoz, szűk felszerelési hézagokhoz és kompakt mikro pneumatikus áramkörökhöz

     • Kiváló tömítési teljesítmény: A precíziós tömítési szerkezet ultraalacsony mikroszivárgást biztosít, hosszú távú stabil légmentes működést biztosítva

6. Kiválasztási megkülönböztetés: VHK gombszelep vs HSV kézi tolószelep

7. Tipikus alkalmazási forgatókönyvek

     • Mágnesszelep első biztonsági nyomásmentesítő: Levegőforrás → VHK3 → mágnesszelep. A 3 utas szelep zárt állapotban automatikusan kiüríti a maradék nyomást a szelep mögé, így a pneumatikus alkatrészek biztonságos szétszerelése és karbantartása nyomáskockázat nélkül valósítható meg.

     • Vákuumáramkör be-ki vezérlése: VHK2 2 utas szelep a tapadókorongos vákuumvezetékre szerelve, stabilan leállítja a vákuumnyomást a leállítás után, hogy fenntartsa a vákuumtartó hatást és elkerülje a légszivárgás meghibásodását.

     • Szerszámozás Mikrohenger leágazó kapcsoló: Alkalmazható a mikrohenger levegőforrás helyi kézi indítás-leállítás vezérlésére, kényelmes egyetlen berendezés hibakereséséhez, karbantartásához és független áramköri kapcsoláshoz.

Egy mondat összefoglalása

     A SOLH VHK sorozat egy mini 90°-os forgó ujjú kézi szelep, amely teljesen kompatibilis az SMC eredeti VHK sorozatával. 2-utas lekapcsolási és 3-utas maradéknyomás-mentesítő kettős funkciójával, változatos menet/nyomó-illesztő interfész kombinációival és ultrakönnyű működésével ez az optimális mini kézi kapcsolószelep a pneumatikus elágazó áramkörökhöz, a pilótavezérléshez és a vákuumrendszer biztonsági védelméhez.
