VM2 (VM200) sorozat, közepes 2/3 portos mechanikus szelep

Márka: SOLH by Richge Technology

Termék pozicionálás

     A VM2 (VM200) sorozat egy közepes méretű, 2/3 portos mechanikus szelepemelő, amely teljesen cserélhető az SMC szabványos modellekkel. Megbízható tömítési konstrukcióval rendelkezik, rendkívül nagy áramlási kapacitással (Cv≈0,87), univerzális Rc1/4 szabványos porttal, robusztus ipari felépítéssel és komplett cserélhető működtetőfejekkel rendelkezik. Ez a fő mechanikus vezérlőszelep a lökethatár észleléséhez, a kézi működtetéshez és a levegőkör kapcsolásához minden típusú automatizált gépen.

Alapvető műszaki előírások

  1 Alapparaméterek

     -- Sorozatkód: VM200 (rövid név VM2)

     -- Áramkör típusok: 2 portos (VM22x), 3 portos (VM23x, alapesetben zárt NC)

     -- Szerkezet: Közvetlen hatású, kiváló tömítéssel és hosszú élettartammal rendelkező pataktípus

     -- Alkalmazható folyadék: sűrített levegő, inert gáz

     -- Üzemi nyomástartomány: 0 ~ 1,0 MPa (vákuummal nem kompatibilis)

     -- Környezeti és középhőmérséklet: -5 ~ +60 ℃ (jegesedés nem megengedett)

     -- Port menet: Rc1/4 (02); opcionális NPT1/4 (N02), G1/4 (F02)

     -- Áramlási teljesítmény: effektív szelvényfelület 19 mm², Cv = 0,87

     -- Nettó tömeg: Standard modell 90 g

     -- Csővezeték elrendezése: oldalsó port (01), alsó csatlakozó (00)

     -- Kenési követelmény: Kenésmentes; ISO VG32 turbinaolaj kenés opcionális

  2. Teljes külső méretek (mm)

     -- Oldalsó portos verzió: 17 × 44 × 25

     -- Alsó portos verzió: 17 × 44 × 30

Áramkör definíció és működési logika (3 portos / 2 portos)

  1. 3 portos modell (VM23x, legszélesebb körben használt)

     -- 1. port (P): Fő levegő bemenet

     -- 2(A) port: Vezérlőjel kimenet

     -- 3. port (R): Kipufogónyílás

     -- NC alaphelyzetben zárt logika: nem működtetett → P levágva az A-ból, A csatlakoztatva az R-hez; Működtetés után → P csatlakozik A-hoz, A lekapcsolja az R kipufogót

  2. 2 portos modell (VM22x)

     -- 1. port (P): Folyadék bemenet

     -- 2(A) port: Vezérlő kimenet

     -- Normál zárva: A légcsatorna megnyomásakor kinyílik, elengedés után azonnal levág

Teljes cserélhető működtetőfej-portfólió

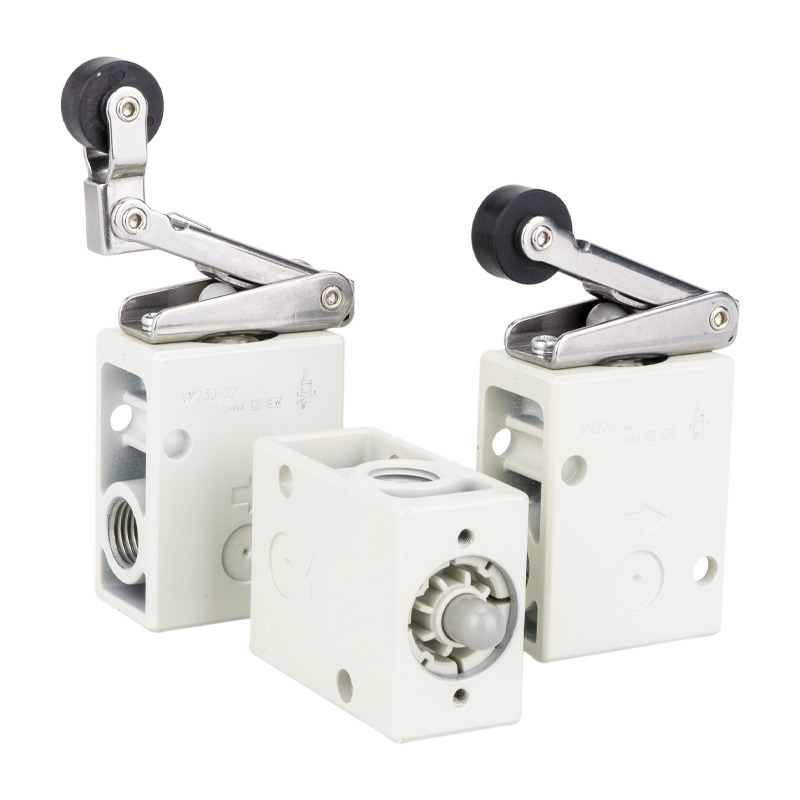

 1. A görgőkar típusa (lökethatár észleléséhez, legnépszerűbb)

     -- VM231/221: Szabványos POM műanyag görgőkar

     -- VM231S/221S: Edzett acél henger nagy igénybevételű, kopásálló munkakörülményekhez

     -- VM233/223: Egyirányú visszapattanásgátló görgőkar

  2. Egyenes dugattyútípus

     VM230/220: Szabványos egyenes nyomódugattyú

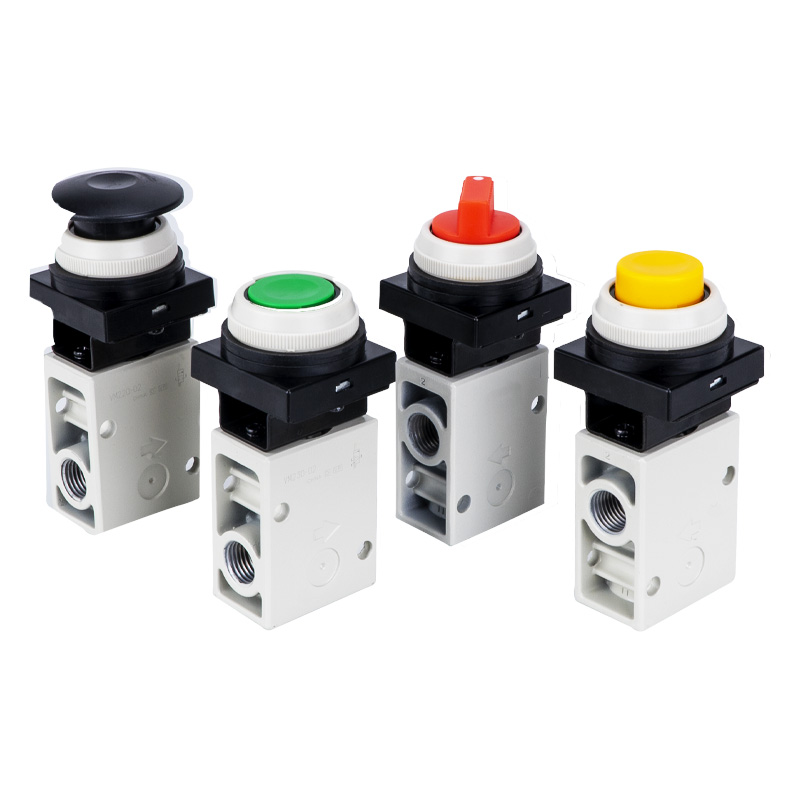

3. Nyomógomb típusa (kézi léptetéshez)

     -- VM232/222: Lapos szabványos nyomógomb

     -- VM232Y/222Y: Jól látható sárga gombafej a vészleállításhoz

     -- VM232G/222G: Zöld visszajelző nyomógomb

 4. Opcionális speciális működtetők

     Zsanérkar, billenőkar, zárható forgatógomb, kétirányú kar és egyéb egyedi kioldófejek

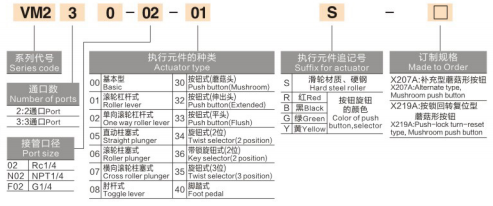

 Modellkód magyarázata

   1. (Példa: VM231-02-01S)

     -- VM231: 3 portos áramkör + görgős kar működtető

     -- 02: Csatlakozómenet mérete (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Oldalsó port elrendezés (00 = alsó port elrendezés)

     -- S: Edzett acél henger (nincs utótag = standard POM henger)

     -- Színutótag: A=standard fekete; Y = sárga gomba; G = zöld gomb

  2. Közös szabványos modellek

     -- VM231-02-01A: 3 portos, POM görgő, Rc1/4, oldalsó port (univerzális, általános célú modell)

     -- VM231S-02-01A: 3 portos, edzett acél görgő, Rc1/4, oldalsó port (erős kopásálló munkakörülmények)

     -- VM230-02-00A: 3 portos, egyenes dugattyú, alsó csatlakozó

     -- VM232Y-02-01A: 3 portos, sárga gombás vészleállító gomb, oldalsó port

A termék fő előnyei

     -- Közepesen nagy áramlási teljesítmény: Cv=0,87, közel 8-szor nagyobb áramlási kapacitás, mint a mini VM1 (Cv=0,11), tökéletesen illeszkedik a közepes áramlású pneumatikus körökhöz

     -- Univerzális Rc1/4 port: Szabványos fő menetméret automatizálási berendezésekhez, kiváló többmodell-kompatibilitás mellett

     -- Megbízható tömítés: jó légtömörség, porszennyeződés-állóság, gyors reagálás és meghosszabbított élettartam

     -- Kettős csőelrendezés támogatása: Oldalsó és alsó portok a rugalmas, sűrű panelbeépítéshez

     -- A működtetőelem teljes lefedettsége: a görgőkar, a dugattyú, a lapos gomb és a gombafej a mechanikai határ, a kézi futás és a vészleállítás lefedésére minden forgatókönyvben

     -- Nagy teherbírású, robusztus felépítés: Fém szelepház; S utótagú edzett acélhenger, opcionális a kemény ipari folyamatos működéshez

     -- Kenésmentes kialakítás: Alacsony karbantartási munkaterhelés, tiszta és környezetbarát légköri működés

Tipikus alkalmazási forgatókönyvek

     -- Berendezés lökethatár érzékelése: henger/csúszkaasztal teljes helyzet érzékelése görgős kar működtetővel

     -- Kézi léptetésvezérlés: A gép helyszíni üzembe helyezése és a panel működtetése nyomógombbal

     -- Biztonsági vészreteszelés: Sárga gombafej a légkör gyors leállításához

     -- Jig & fixture kapcsolás: Pneumatikus hurokvezérlés be-/kioldása

     -- Automatizált gyártósorok: Munkaállomás helyzetjelző és mechanikus biztonsági reteszelő áramkörök

     -- Csomagoló-, textil- és nyomdagépek: Nagyfrekvenciás mechanikus kioldó vezérlőhurkok

Kiválasztás összehasonlítása: VM1 VS VM2 Gyorsreferencia táblázat

Egy mondat összefoglalása

     A SOLH VM2 közepes méretű mechanikus billenőszelep univerzális Rc1/4 porttal, Cv=0,87 nagy áramlási kapacitással, teljes körű cserélhető működtetőkkel és kettős oldalsó/alsó csőrendszerrel van felszerelve.
