VM4 (VM400) sorozatú közepes 3-portos mechanikus szelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A VM4 (VM400) sorozat egy közepes méretű, 3-portos mechanikus szelep, amely teljesen felcserélhető az eredeti SMC modellekkel, a mini VM1 és a nagy átfolyású szabványos VM2 sorozat között helyezkedik el. Támogatja a teljes működési tartományt a vákuumtól (-100 kPa) egészen az 1,0 MPa pozitív nyomásig univerzális Rc1/8 porttal, kétoldali/alsó csőelrendezéssel, robusztus fémszerkezettel, ultra hosszú élettartammal és komplett cserélhető működtetőfejekkel. Széles körben elterjedt lökethatár-érzékeléshez, kézi léptetéshez és biztonsági reteszelő áramkörökhöz általános automatizálási berendezéseken.

Alapvető műszaki előírások

  1. Alapvető általános paraméterek

     --  Sorozatkód: VM400 (rövid név VM4)

     --  Áramkör típusa: 3/2-utas; Normálisan zárt (NC szabvány), Normálisan nyitott (NO opcionális

     --  Szerkezet: Közvetlen hatású pataktípus, szoros tömítés, porálló, meghosszabbított élettartam

     --  Alkalmazható folyadék: sűrített levegő, inert gáz

     --  Üzemi nyomástartomány: -100 kPa ~ 1,0 MPa (vákuummal kompatibilis, előny a VM2-vel szemben)

     --  Környezeti és közepes hőmérséklet: -5 ~ +60 ℃ (belső jegesedés nem megengedett)

     --  Port szál: Rc1/8 (01); opcionális NPT1/8 (N01), G1/8 (F01)

     --  Áramlási teljesítmény: effektív keresztmetszeti terület 7 mm², Cv = 0,38

     --  Nettó tömeg: Normál alapmodell 110 g

     --  Csővezeték elrendezése: oldalsó port (01), alsó csatlakozó (00)

     --  Kenés: Kenésmentes; ISO VG32 turbinaolaj kenés opcionális

     -- Maximális kapcsolási frekvencia: 60 ciklus/perc nyomógombos/görgős működtetőknél; 6 ciklus/perc a gombok / választófejek esetében

     --  Ütés- és vibrációállóság: 1000 m/s² ütésállóság, 70 m/s² rezgésállóság (nehézipari minőségű)

  2. Külső teljes méretek (mm)

     --  Oldalsó portos verzió: 18 × 30 × 57

     --  Alsó port verziója: 18 × 30 × 62

  3. 3 portos áramkör meghatározása és logika

     -- 1. port (P): Fő levegő bemenet

     --  2. port (A): Vezérlőjel kimeneti port

     --  3. port (R): Kipufogónyílás

     --  NC alaphelyzetben zárt logika: nem működtetett → P levágva az A-ból, A-ból R kipufogóhoz van csatlakoztatva; Működtetés után → P csatlakozik A-hoz, A leválasztja az R kipufogót

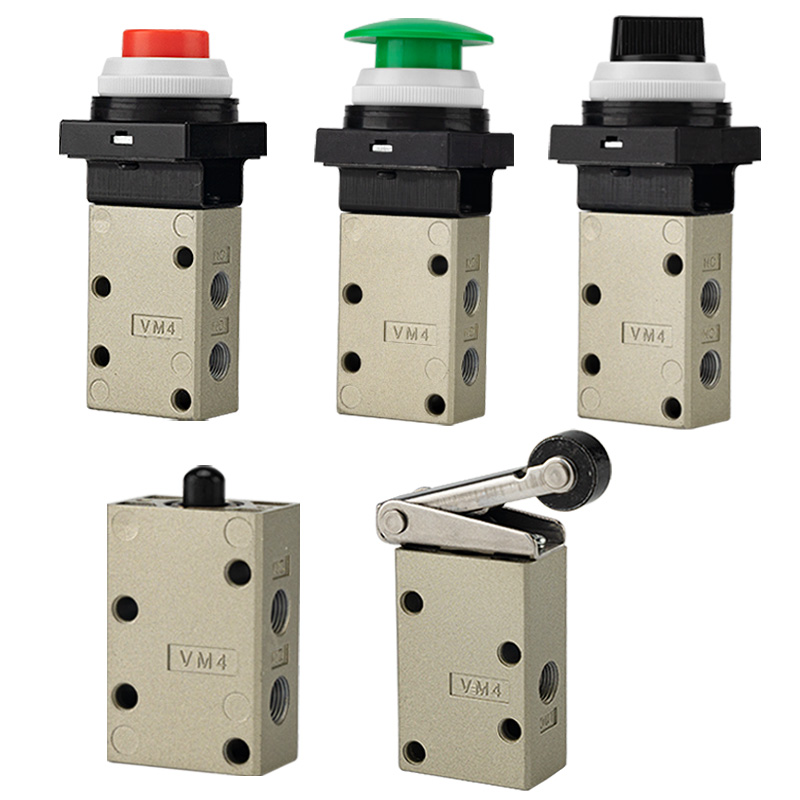

Cserélhető működtetőfejek teljes választéka

  1. Görgőkar típus (legnépszerűbb a lökethatár érzékeléshez)

     -- VM431: Szabványos POM műanyag görgőkar

     -- VM431S: Edzett acél görgőkar az erős kopásálló folyamatos működéshez

     -- VM432: Egyirányú, visszapattanásgátló görgőkar a fordított kioldó hibás működésének kiküszöbölésére

 2. Egyenes dugattyútípus

     -- VM430: Szabványos egyenes dugattyús alapmodell, támogatja a testreszabott speciális működtetőelem-csatlakozásokat

  3. Nyomógombos és gombás vészleállító fejek (kézi léptetés és biztonsági reteszelés)

     -- VM432: Lapos szabványos nyomógomb

     -- VM432Y: Jól látható sárga gombafej a vészleállításhoz

     -- VM432R: Piros gombás vészleállító gomb

     -- VM432G: Zöld visszajelző nyomógomb

  4. Gomb / Kiválasztó / Zárható biztonsági működtetők

     -- VM434: 2 állású / 3 állású forgatógomb

     -- VM435: Zárható nyomógomb a véletlen hamis kioldás megakadályozására

     -- VM436: Kapcsolókaros működtető szerkezet

Modellkód magyarázata

 1. (Példa: VM431-01-01S)

     -- VM431: 3 portos áramkör + görgős kar működtető

     -- 01: Portmenet kódja (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Oldalsó csővezeték elrendezése (00 = alsó port elrendezése)

     -- S: Edzett acél henger (utótag nélkül = szabványos POM műanyag henger)

     -- Színes utótag jele: Y=sárga gomba, R=piros gomba, G=zöld nyomógomb

  2. Népszerű szabványos modellek

     -- VM431-01-01A: 3 portos POM görgőkar, Rc1/8 oldalsó port (univerzális általános célú modell)

     -- VM431S-01-01A: 3 portos edzett acél henger, nagy igénybevételnek kitett kopásálló munkakörülmények

     --  VM430-01-00A: 3-portos egyenes dugattyú, alsó csatlakozó a testreszabott működtető szerkezet összeállításához

     -- VM432Y-01-01A: 3 portos sárga gombafejű vészleállító szelep

A termék fő előnyei

     - Ultraszéles kettős vákuum és pozitív nyomástartomány: Stabil működés -100 kPa vákuumtól 1,0 MPa-ig, kompatibilis mind a vákuum-adszorpciós, mind a szabványos túlnyomásos áramkörrel (a VM2 nem támogatja a vákuumot)

     -- Megbízható tömítési konstrukció: Kiváló légtömörség, porszennyeződés-állóság, gyors reagálás és rendkívül hosszú élettartam

     -- Univerzális Rc1/8 szabványos menet: Széles körben elfogadott portméret általános automatizálási berendezésekhez, nagy csereszabatossággal

     -- Kettős oldalsó/alsó csőelrendezés: Rugalmas telepítési elrendezés a panelek sűrű egymásra helyezéséhez és korlátozott helyű berendezésekhez

     - Teljes sorozatú működtetőelem-portfólió: görgőkar, dugattyú, lapos nyomógomb, színes gombafej, forgatógomb és a zárható fejek teljes mértékben lefedik a lökethatárt, a kézi léptetést, a vészleállítást és a választóvezérlési igényeket

     -- Nagy teherbírású ipari robusztus felépítés: tömör fém szelepház, opcionális edzett acél görgő és nagy ütés-/rezgésállóság a kemény folyamatos gyártósorokhoz

     -- Kenésmentes, karbantartást nem igénylő kialakítás: Alacsony üzemeltetési költség és tiszta, olajmentes légköri környezet

Tipikus ipari alkalmazási forgatókönyvek

     -- Berendezés lökethatár érzékelése: henger és csúszóasztal teljes helyzet visszajelzés görgős kar működtetővel

     -- Vákuumos adszorpciós és kioldó vezérlő áramkörök (stabil működés -100 kPa negatív nyomáson)

     -- Manuális mozgásteszt és berendezés üzembe helyezése a panel nyomógombos működtetőivel

     -- Gépbiztonsági vészreteszelő: Sárga/piros gombafej a légkör gyors leállításához

     -- Jig & fixture pneumatikus kapcsolás a hurkok be- és kioldásához

     -- Csomagoló-, nyomda- és textilipari gépek nagyfrekvenciás mechanikus kioldó vezérlése

     -- Kis automatizált munkaállomás helyzetjelző visszacsatolás és mechanikus biztonsági reteszelő áramkörök

Kiválasztás összehasonlító táblázat: VM1 / VM2 / VM4 sorozat

Egy mondat összefoglalása

     A SOLH VM4 közepes 3-portos mechanikus szelep univerzális Rc1/8 porttal, Cv=0,38 áramlási kapacitással, teljes vákuummal ~ 1,0 MPa nyomással, megbízható tömítéssel, komplett cserélhető szelepmozgatókkal és kétoldali/alsó csőelrendezéssel rendelkezik, amely az előnyben részesített közepes mechanikus szabályozószelepként szolgál minden olyan munkakörülményhez, amelyhez hosszú ionellenállás szükséges.
