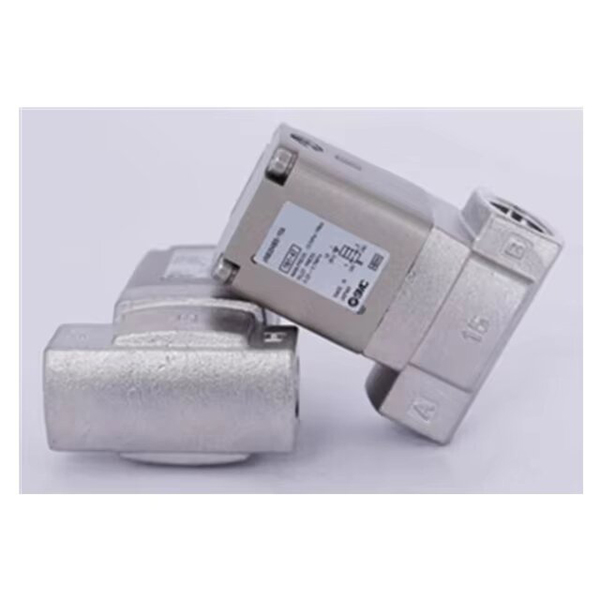

VNB201 sorozatú légpilóta működtetésű, kétutas folyadékszabályozó szelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A VNB201 sorozat egy külső légpilóta működtetésű, kétutas folyadékszabályozó szelep, amelyet a SOLH fejlesztett ki a Richge Technology keretében. Több ipari közeg ki-be vezérlésére tervezték, beleértve a levegőt, vizet, olajat, vákuumot és inert gázt. Fő erősségei közé tartozik a megbízható nulla nyomáskülönbség-indítás, a nagy áramlási kapacitás és a kétirányú folyadékáteresztés.

Főbb főbb jellemzők

     1. Külső légpilóta meghajtás, nulla nyomáskülönbség indítás

     -- Teljesen a 0,25–0,7 MPa közötti külső vezérlőlevegő-nyomás hajtja, függetlenül a főköri középnyomástól.

     -- Stabil nyitás és zárás zord körülmények között, például vákuum, nulla nyomáskülönbség és alacsony nyomás esetén, ami megoldja azt a gyakori hibát, hogy a közönséges szelepek nem nyitnak alacsony nyomáson.

    2. Kiegyensúlyozott lapkaszerkezet, nagy áramlású és kétirányú áramlás

     -- A kiegyensúlyozott lapát kialakítás alacsony áramlási ellenállást, magas Cv együtthatót és minimális nyomásveszteséget biztosít.

     -- Támogatja a kétirányú folyadékáramlást, nagyobb rugalmasságot biztosítva a csővezetékek elrendezéséhez és a helyszíni telepítéshez.

   3. Többféle anyagkombináció a széles médiakompatibilitás érdekében

     -- Szeleptest opciók: Standard sárgaréz ötvözet (A), korrózióálló rozsdamentes acél (S), könnyű alumíniumötvözet (L).

     -- Tömítésanyag opciók: Szabványos NBR vízhez és levegőhöz; FKM fluorgumi az olajállóságért és a magas hőmérséklet-állóságért; EPR etilén-propilén gumi forró vízhez és gyenge savas közegekhez.

     -- Kompatibilis közegek: sűrített levegő, víz, hidraulikaolaj, vákuum, inert gáz (N2/CO₂), gyenge sav és gyenge lúgos folyadékok.

    4. Robusztus szerkezet súlyos munkakörülményekhez

     -- Tömör fém szelepház kiváló lerakódásgátló teljesítménnyel, alkalmas hosszú távú folyamatos működésre és gyakori kapcsolási ciklusokra.

     -- Nincsenek belső elektromos alkatrészek, kiküszöbölve az elektromos szikraveszélyt; robbanásbiztos követelményekkel rendelkező veszélyes zónákra vonatkozik.

    5. Rugalmas telepítés

      Kompakt, önálló test szabványos Rc (PT) menetes csatlakozókkal, amely lehetővé teszi a beszerelést bármilyen szögben, iránykorlátozás nélkül.

Teljes műszaki leírás

     -- Szelep konfiguráció: 2/2 utas, külső levegővezérlő működtetve

     -- Szabványos funkció: alaphelyzetben zárt (NC); Normálisan nyitott (NO) opcionális

     -- Portméretek: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- A nyílás átmérője: 15 mm / 20 mm

     -- Üzemi nyomástartomány Fő áramkör: 0–1,0 MPa (vákuumtól pozitív nyomásig) Előlégellátás: 0,25–0,7 MPa (tiszta, száraz sűrített levegő)

     -- Ellenőrző nyomás: 1,5 MPa

     -- Hőmérséklet tartomány Közepes hőmérséklet: -5 ℃ ~ +60 ℃ Környezeti hőmérséklet: -5 ℃ ~ +60 ℃

     -- Védelmi osztály: Szabványos beltéri modell (nincs IP minősítés, tiszta beltéri környezethez) Modellkód Magyarázat · VNB201A-15A: Sárgaréz test + NBR tömítés + 1/2" port, NC levegővezérlő szelep

     -- VNB201AS-20A: Rozsdamentes acél korrózióálló test + NBR tömítés + 3/4" port

     -- VNB201AF-25A: Sárgaréz test + FKM fluorgumi tömítés + 1"-es csatlakozó (olaj- és magas hőmérsékletálló)

Tipikus alkalmazási forgatókönyvek

     -- Általános ipari folyadékrendszerek: Hűtővíz, kenőolaj, tisztítófolyadék és fő sűrített levegő csővezetékek be- és kikapcsolása

     -- Vákuum és alacsony nyomású áramkörök: Vákuumos adszorpció, negatív nyomás szállítása és mikronyomású folyadékszabályozás (zéró nyomáskülönbség indítási képesség)

     -- Multimédiás vegyes csővezetékek: Egyetlen berendezés, amelyhez víz, levegő, olaj és több adathordozó vezérlése szükséges

     -- Vegyipar, élelmiszeripar és gyógyszeripar: rozsdamentes acél test EPR tömítésekkel a tiszta, enyhén korrozív és egészségügyi minőségű folyadékkörökhöz

     -- Robbanásveszélyes környezet: gyúlékony folyadékok és oldószerek ellenőrzése nulla elektromos szikrakockázattal

Egy mondat összefoglalása

     A SOLH VNB201 levegővel működtetett szelep külső vezérlőhajtást alkalmaz nulla nyomáskülönbség-indítással, nagy kétirányú áramlással és cserélhető test- és tömítésanyagokkal; ez egy univerzális levegővel működtetett folyadékelzáró szelep, amelyet olyan ipari alkalmazásokhoz optimalizáltak, amelyek nagy megbízhatóságot igényelnek, beleértve az alacsony nyomást, a vákuumot, a nagy áramlást, a multimédiás és a robbanásbiztos munkakörülményeket.
