VR51 sorozatú pneumatikus kétkezes biztonsági vezérlőszelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A VR51 sorozat egy dedikált pneumatikus kétkezes biztonsági vezérlőszelep. Alapvető biztonsági logikája megköveteli, hogy két független gombot egyidejűleg 0,5 másodpercen belül megnyomjanak a levegőkibocsátás generálásához. Kifejezetten a hidraulikus préseken, szegecselő gépeken, vágóberendezéseken és más veszélyes gépeken bekövetkező kézi zúzás, becsípődés és vágás baleseteinek megelőzésére fejlesztették ki, teljes mértékben megfelel az EN ISO 13851 és EN574 nemzetközi biztonsági szabványoknak.

Alapvető működési elv és biztonsági logika

1. Kettős bemenet és kapu logika

     -- Két független P1 és P2 jelbemeneti port

     -- A levegőkimenet az A porton csak akkor aktiválódik, ha mindkét bemeneti jel 0,5 másodpercnél kisebb időeltolódáson belül érkezik

     -- A kimenő levegőellátás azonnal leáll, ha bármelyik gombot elengedik, vagy egy jel elveszik

2. Belső mechanikai szerkezet

     -- 3/2 utas 2 állású pneumatikus logikai szelep rugóvisszatérítés nélkül

     - Beépített 0,5 másodperces késleltetési felügyeleti mechanizmus az egykezes szekvenciális csalás kiküszöbölésére

     -- Szabványos hangtompító előre telepítve az R kipufogónyílásra

Teljes műszaki leírás

     -- Alkalmazható folyadék: sűrített levegő

     -- Üzemi nyomástartomány: 0,25–1,0 MPa

     -- Ellenőrző nyomás: 1,5 MPa

     -- Környezeti hőmérséklet: -5 ~ +60 ℃ (jegesedés tilos)

     -- Port Opciók: C06: φ6 metrikus égésgátló betolható szerelvény C07: 1/4" császári lángkésleltető betolható szerelvény

     -- Nettó tömeg: kb. 340 g

     -- Biztonsági tanúsítványok: EN ISO 13851, EN574, CE, RoHS

 Modellkód meghatározása

1.Példa: VR51-C06-B

     -- VR51: ​​Kétkezes biztonsági szelep sorozatkódja

     -- C06 / C07: benyomható port mérete C06 = φ6 csőcsatlakozó C07 = 1/4" csőcsatlakozó

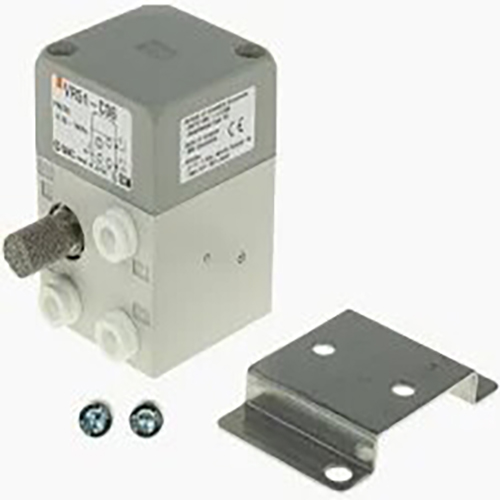

     -- B utótag: Rögzítőkonzol opció Nincs utótag = Hátsó csővezeték B verzió = Fém rögzítőkonzollal (VR51B) felszerelve

2. Népszerű szabványos modellek

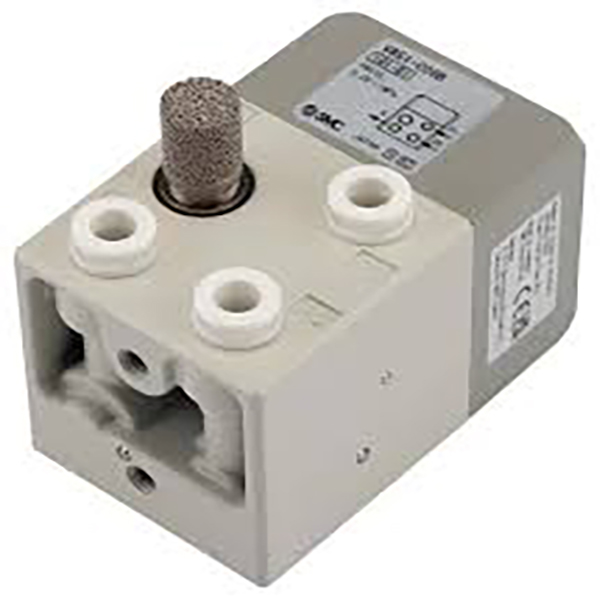

     --VR51-C06: φ6 nyomócső, hátsó csővezeték (leggyakrabban használt)

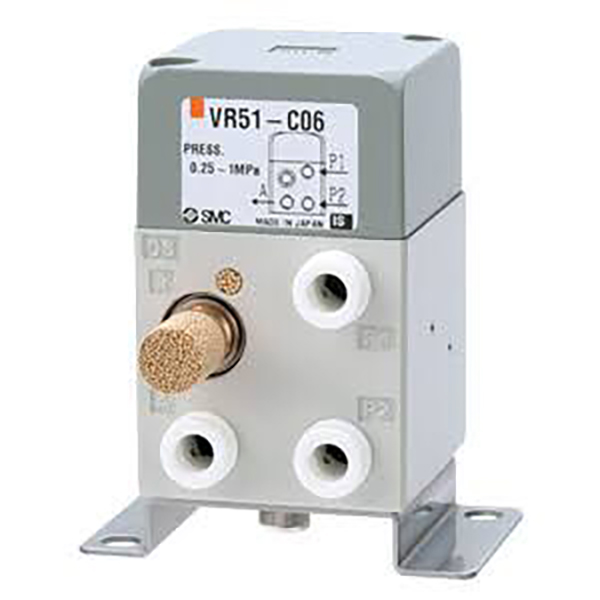

     --VR51-C06B: φ6 betolható tartókonzollal

     --VR51-C07: 1/4" betolható, hátsó csővezeték

Alapvető biztonsági előnyök

1. Kötelező szinkron kétkezes működésű csalásgátló kialakítás

     Az érvényes jelkimenet csak akkor aktiválódik, ha mindkét kéz 0,5 másodpercen belül megnyomja a gombot; az egykezes működtetés nem tudja aktiválni a berendezést. A gép azonnal leáll, ha bármelyik gombot elengedik.

2. Teljes pneumatikus konstrukció a gyújtószikramentes biztonság érdekében

     100%-ban léghajtású elektromos alkatrészek nélkül; áramkimaradás esetén a biztonsági teljesítmény nem változik. A robbanásbiztos szerkezet nedves, poros és gyúlékony műhelykörnyezetben is megbízhatóan működik.

3. Robusztus, hosszú élettartamú, karbantartást nem igénylő szerkezet

     Kopásálló orsó kialakítás kiváló szennyeződésgátló képességgel. Kenésmentes működés; hangtompító alaptartozék a helyszíni összeszerelési munka csökkentése érdekében.

4. Rugalmas többirányú telepítés

     Támogatja a hátsó vagy alsó csőelrendezést. Az opcionális tartókonzol lehetővé teszi a panelek és a berendezéskeretek egyszerű felszerelését a különböző gépelrendezésekhez.

Tipikus biztonsági alkalmazási forgatókönyvek

     -- Pneumatikus prések és szegecselő gépek: Kétkezes kioldó a kéz zúzódásos sérüléseinek elkerülése érdekében

     -- Vágó- és nyírógépek: Kötelező kétgombos aktiválás a vágási balesetek elkerülése érdekében

     -- Rögzítő és préselhető állomások: Biztonsági reteszelés a becsípődés veszélyének kiküszöbölésére

     -- Fröccsöntő és sajtoló segédberendezések: Biztonságos indítási retesz áramkör

     -- Félautomata összeszerelő gyártósorok: Kézvédelem veszélyes működési zónákban

Egy mondat összefoglalása

     A SOLH VR51 teljesen pneumatikus, kétkezes biztonsági reteszelő szelep beépített 0,5 másodperces szinkron érzékelési logikával, teljes EN ISO 13851 biztonsági tanúsítvánnyal, 3/2 utas kialakítással és égésgátló benyomható szerelvényekkel rendelkezik, amelyek szabványos biztonsági alkatrészként szolgálnak a kéz becsípődésének és zúzódásának megakadályozására minden típusú pneumatikus feldolgozó berendezésen.
