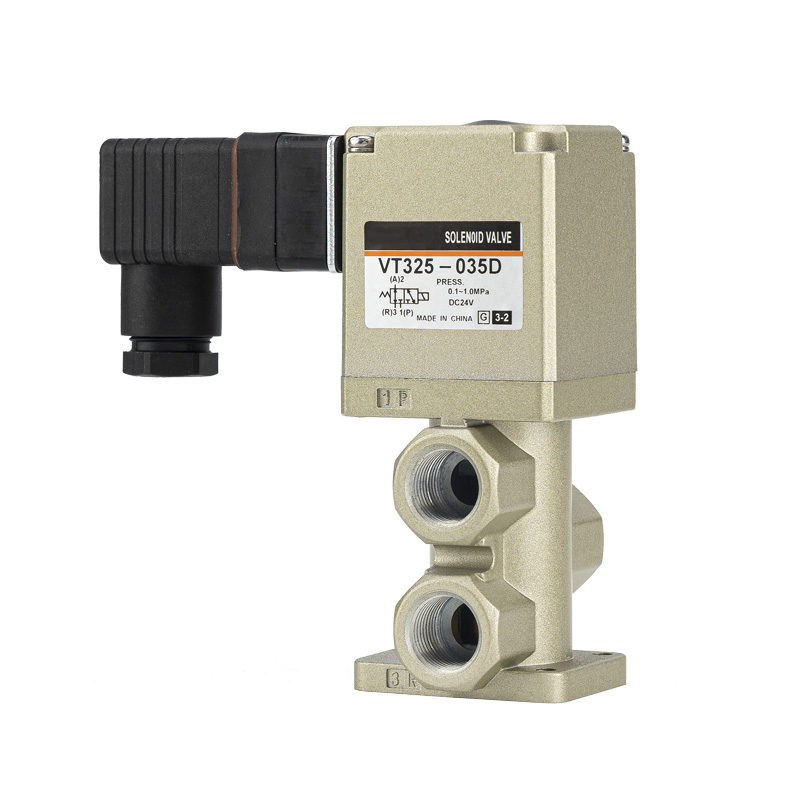

VT325 sorozat 3 portos mágnesszelep – Közvetlen működésű szelepes típus

Márka:SOLH Richge Technology | SOLH szabvány

1. Termék pozicionálás

     A SOLH VT325 sorozat egy közvetlen működésű, szelepes típusú, 3-járatú mágnesszelep, teljes rugalmas tömítéssel. Sűrített levegős és inert gáz körökhöz tervezve, a levegőkör be- és kikapcsolását, az irányváltást és a kipufogógáz-szabályozást végzi. Támogatja a nulla nyomású indítást, és kompatibilis mind a pozitív nyomás, mind a teljes vákuum feltételekkel, a VT325 nagyfrekvenciás, stabil és megbízható pneumatikus kapcsolóelemként szolgál általános ipari automatizálási berendezésekhez.

2. Főbb főbb jellemzők

--Közvetlen poppet szerkezet és nulla nyomású indítás

     Nincs szükség minimális üzemi nyomásra. Stabilan működik a 0–1,0 MPa teljes pozitív nyomástartományban. A vákuum-változat -101,2 kPa-ig támogatja az üzemi nyomást, amely teljes mértékben alkalmazkodik az alacsony nyomású, vákuum és nagynyomású működési forgatókönyvekhez.

--6 az 1-ben többfunkciós kialakítás univerzális csővezetékekhez

     A port csatlakozási módok megváltoztatásával egyetlen szelep 6 működési módot valósít meg, beleértve az NC (normál zárt), NO (normál nyitott), áramlásmegosztást és áramlásválasztást. Különféle pneumatikus logikai követelményeket fed le, kiváló sokoldalúsággal és rugalmas konfigurációval.

-- Ultra-nagy áramlási kapacitás és gyors reagálás

     Az optimalizált belső áramlási csatornákkal felszerelt szelep nagy, C=6,1 dm³/(s·bar) áramlási együtthatót biztosít. Gyors, ≤30 ms válaszidőt ér el, és támogatja az 5 Hz-es maximális kapcsolási frekvenciát, amely tökéletesen alkalmas a nagy sebességű pneumatikus kapcsolásra és a nagy légáramú levegőellátás szabályozására.

-- Elasztikus tömítés és kenésmentes működés

     Kiváló minőségű elasztikus tömítőanyagokat alkalmaz a kiváló légtömörség, az öregedésgátló teljesítmény és a hosszú élettartam érdekében. A teljesen kenésmentes működés tiszta gázkört, környezetbarátságot és jelentősen csökkentett napi karbantartási költségeket biztosít.

- Kompakt szerkezet és rugalmas telepítés

     A mini és kompakt test helyet takarít meg a telepítéshez. Támogatja mind a közvetlen vezetékkimeneti, mind az aljzatos huzalozási módszereket. Szabványos, nem záródó kézi felülírás gombbal van felszerelve a kényelmes helyszíni hibakeresés, ellenőrzés és vészhelyzeti kézi váltás érdekében.

-- Elosztócsőre szerelhető és erős kompatibilitás

     Támogatja a sűrű elosztó-összeszerelést és az egymásra rakást. Méreteiben kompatibilis a szabványos ipari szelepszigetekkel, így ideális moduláris központi pneumatikus vezérlőrendszerekhez és automatizált integrált berendezésekhez.

3. Teljes műszaki leírás

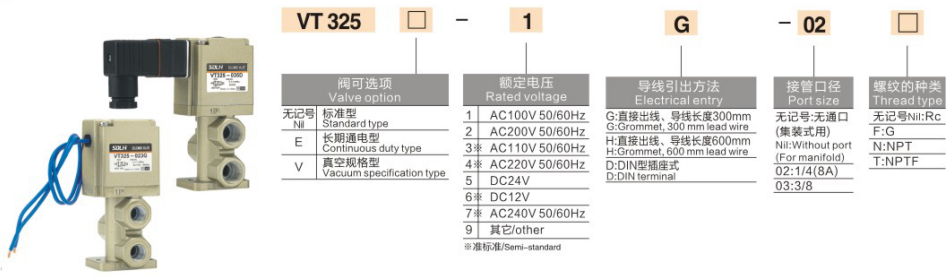

     --Port konfiguráció: 3 portos, 2 pozíciós egy mágnesszelep

     -- Művelet típusa: Közvetlen működésű poppet típus

     -- Tömítési módszer: Nagy teljesítményű elasztikus gumitömítés

     -- Alkalmazható folyadék: sűrített levegő, inert gáz

     --Üzemi nyomás: 0-1,0 MPa; Vákuum típusa: -101,2 kPa ~ 0,1 MPa

     -- Ellenőrző nyomás: 1,5 MPa

     --Környezeti hőmérséklet-tartomány: 5℃ ~ 50℃

     -- Válaszidő: ≤30 ms (0,5 MPa-on tesztelve)

     --Maximális működési frekvencia: 5 Hz

     --Kenés: Kenésmentes kivitel

     --Kézi működtetés: Szabványos, nem záródó típus; szerszámreteszelő típus választható

     --Port mérete: Rc 1/4, Rc 3/8

     --Tekercs feszültség: DC24V, AC110V, AC220V és testreszabható opciók

4. Tipikus alkalmazási forgatókönyvek

     -- Pneumatikus vezérlés automatizált gyártósorokhoz, robotkarokhoz és rögzítőelemekhez

     -- Porfúvó, folyadéksugárzó és vákuum-adszorpciós és vákuumtörő rendszerek

     -- Csomagoló-, nyomda-, textil- és fafeldolgozó gépek

     -- Nullanyomású indítást, vákuumkompatibilitást és nagyfrekvenciás kapcsolást igénylő automatizálási berendezések

     -- Központosított szelepszigetek és elosztó moduláris pneumatikus vezérlőáramkörök

Egy mondat összefoglalása

     A SOLH VT325 közvetlen működésű, 3-portos mágnesszelep zéró nyomású indítást, teljes vákuum-kompatibilitást, 6 az 1-ben többfunkciós kapcsolást, rendkívül nagy áramlási kapacitást és karbantartást nem igénylő teljesítményt kínál, magas költségű, univerzális megoldásként szolgál az ipari automatizálási rendszerek nagy áramlású pneumatikus kapcsolásához.
