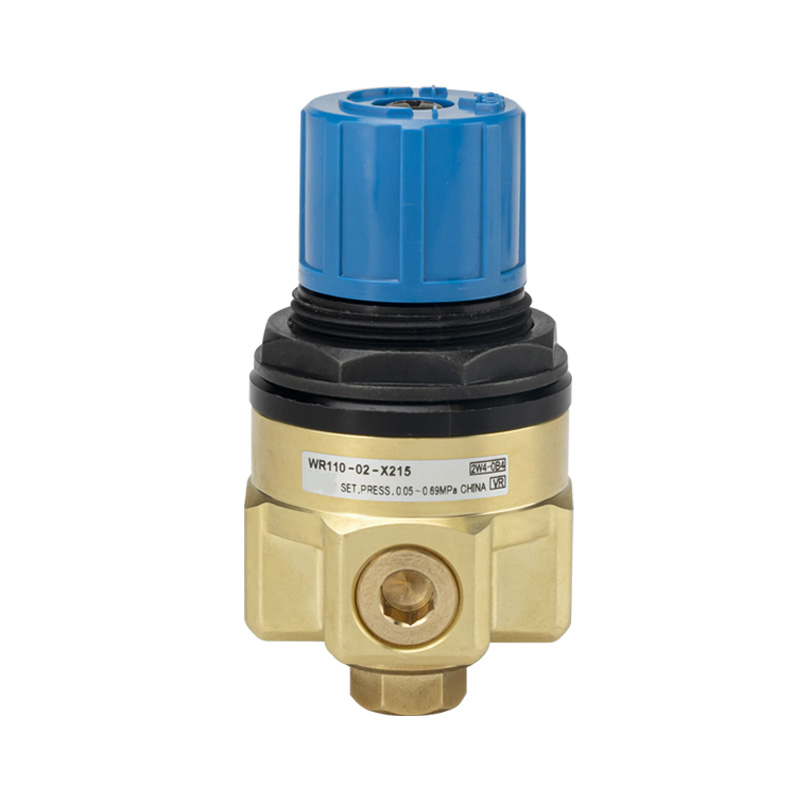

WR110 sorozatú kompakt víznyomás-szabályozó

Márka:OLH, Richge Technology (睿其格科技)

Termék pozicionálás

     A WR110 sorozat egy közvetlen működésű kompakt nyomásszabályozó, amelyet kifejezetten ipari hűtővíz- és technológiai vízvezetékekhez fejlesztettek ki. Ez a korróziógátló speciális sárgaréz házzal készült szelep egyenletes víznyomás-szabályozást és változatos beépítési lehetőségeket biztosít a miniatűr vízkeringtető rendszerekhez.

Felépítés és működési elv

     -- Közvetlen hatású kompozit dugattyú-membrán szerkezet beépített tehermentesítő funkcióval

     -- Alkalmazható közeg: Csapvíz és általános ipari víz; nem alkalmas ionmentesített vagy ultratiszta vízhez

     - A szeleptest speciális sárgaréz anyagot használ, amely rozsda- és lerakódásgátló tulajdonságokkal rendelkezik

     -- Felszerelt, zárható kék beállító gombbal

     --Fenntartott Rc1/8 oldalsó port a nyomásmérő felszereléséhez

     --Két szerelési megoldás: közvetlen menetes telepítés vagy opcionális B21-1P rögzítőkonzol

Főbb főbb jellemzők

1. Két választható állítható nyomástartomány

     --WR110-X224 alacsony nyomású változat: 0,08–0,39 MPa

     --WR110-X215 közepes nyomású változat: 0,05–0,69 MPa A maximális üzemi nyomás eléri a 0,8 MPa-t, a próbanyomás pedig 1,72 MPa.

2. Vízminőségű korróziógátló sárgaréz szerkezet

     A speciális sárgaréz test hatékonyan ellenáll a vízkorróziónak és a vízkő felhalmozódásának. Vízálló gumitömítésekkel párosítva az üzemi hőmérséklet -5℃ ~ +60℃.

3. Mini kompakt és könnyű körvonal

     Teljes méret φ45×75mm, mindössze 0,26 kg nettó tömeggel, tökéletesen illeszkedő beágyazott berendezésekkel és keskeny hűtővíz-vezetékekkel.

4. Stabil szabályozás túlnyomás elleni védelemmel

     Gyors reakció és apró kimeneti nyomásingadozás. A belső tehermentesítő csatorna automatikusan felszabadítja a túlnyomást, hogy megvédje az alsó csővezetékeket. A zárható gomb megakadályozza a rezgés vagy véletlen érintés által okozott nem szándékos nyomásbeállítást.

5. Rugalmas menetes csatlakozók és többirányú rögzítés

     Szabványos Rc1/8 és Rc1/4 portok; NPT menet opcionális az X215 modellhez. Egy külön oldalsó mérőport van fenntartva, és az optimális teljesítmény érdekében függőleges telepítés javasolt.

Műszaki adatok táblázata

Modellkód magyarázata

Példa: WR110-02-N-X215

     --WR110: Alaptermék-sorozat

     --01 / 02: Megfelelő portméret

     --N: NPT menetes változat; az üres jel a szabványos Rc menetet jelöli

     --X215 / X224: Kód a különböző nyomásbeállítási tartományokhoz

Tipikus alkalmazási forgatókönyvek

     Szerszámgép és orsó hűtővíz keringető vezetékei Lézeres vágó- és hegesztőberendezések hűtőrendszerei Kis vízkezelő és RO membrán bemeneti nyomásstabilizálás Vízellátó csővezetékek tesztelő műszerekhez és analitikai eszközökhöz Nedvesítő és permetező körök nyomda- és papírgyártó gépekben Nem tiszta technológiai vízvezetékek orvosi és félvezető segédberendezésekhez.

Egy mondat összefoglalása

     A WR110 vízspecifikus nyomásszabályozó vízkőmentes sárgaréz testtel, 0,8 MPa nyomással, kettős állítható nyomástartománnyal, kompakt mérettel, beépített tehermentesítéssel és zárható gombbal rendelkezik, így a kis ipari vízkeringtető rendszerek preferált nyomásszabályozó alkatrésze.
