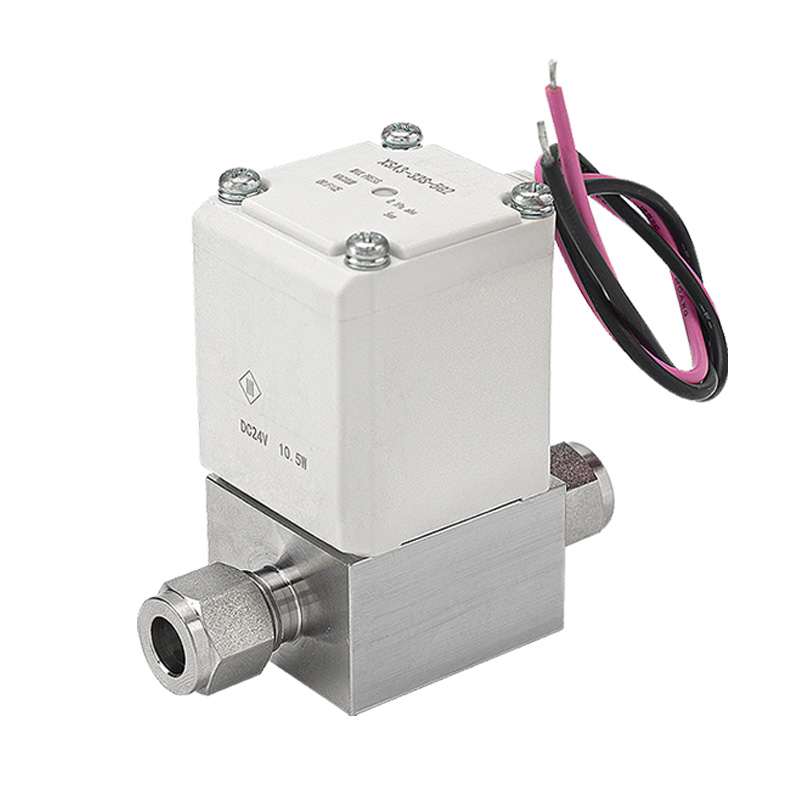

XSA sorozat normál zárt nagyvákuumú mágnesszelep

Márka:SOLH a Richge Technology által

1. Termék pozicionálás

     A SOLH XSA sorozat egy normál zárt mágnesszelep, amelyet kifejezetten az ultramagas vákuumkörhöz terveztek. Levegő és inert gáz közegek precíz ki-be vezérlését valósítja meg. Rendkívül magas vákuumtűrőképességgel, ultraminimális szivárgással, tiszta szennyeződésmentes felépítéssel és gyors reakciósebességgel rendelkezik, így a precíziós technológiai berendezések központi elemeként szolgál, beleértve a félvezetőket, PV paneleket, LCD-kijelzőket, orvosi és élelmiszer-feldolgozó gépeket.

2. Főbb főbb jellemzők

-- Ultra nagy vákuum kompatibilitás

     A minimális üzemi abszolút nyomás eléri az 1 × 10⁻⁶ Pa értéket, amely teljes mértékben megfelel az ultramagas vákuum-eljárási szabványoknak, garantálva a stabil vákuumtartást és a vákuumrendszerek gyors szivattyúzási hatékonyságát.

-- Kiváló tömítés és rendkívül alacsony szivárgás

     Belső szivárgás ≤ 1,3×10⁻⁹ Pa·m³/s; külső szivárgás ≤ 1,3×10⁻¹¹ Pa·m³/s. A kettős alacsony szivárgási teljesítmény stabilizálja a rendszer vákuumfokát, és kiküszöböli a veszélyes gázszivárgás kockázatát a munkakörnyezetben.

-- Tiszta, részecskeszegény optimalizált szerkezet

     A szeleptestbe integrált belső rugó csökkenti a mozgó alkatrészek súrlódását és a részecskeképződést, tökéletesen illeszkedik a gyártósorokhoz a szigorú tisztatéri követelményekkel.

-- Alacsony energiafogyasztás és könnyű körvonal

     A tekercs energiafogyasztása akár 25%-kal is csökkent az előző generációkhoz képest; teljes súlycsökkentés maximum 18%-kal (minimum 0,41 kg). Az energiatakarékos kialakítás megkönnyíti a kompakt beépítést a precíziós berendezések keretébe.

-- Több csatlakozási lehetőség

     Két univerzális csatlakozási séma érhető el: homloktömítésű szerelvények, 1/4" és 3/8" érvéghüvely kompressziós szerelvények és belső Rc/NPT menetek, amelyek kompatibilisek a különböző szabványos vákuumcsővezeték specifikációkkal.

-- Széles feszültségtartomány és változatos elektromos csatlakozók

     Lefedi a főáramú feszültségeket, beleértve a DC24V, AC110V / AC220V. A többféle huzalozási forma, mint például a gyorscsatlakozós csatlakozók, a DIN csatlakozók és a védőcsőbevezetések illeszkednek az összes főbb automatizált vezérlőrendszerhez.

-- Stabil és biztonságos ipari tanúsítás

     Tekercs égésgátló fokozat UL94V-0; RoHS, CE, CAT.ES140-7B szabvány szerint tanúsítva, alkalmas hosszú távú folyamatos, non-stop ipari működésre.

3. Teljes műszaki specifikáció táblázat

4. Tipikus alkalmazási forgatókönyvek

      -- Félvezető gyártás: folyamatkamrás gázbefecskendezés és vákuumcsővezeték be- és kikapcsolása

     -- PV és LCD gyártósorok: Ultramagas vákuumkamra szivattyúzás és nyomástartó hurkok

     -- Orvosi berendezések: Vákuumos sterilizáló műszerek és analitikai laboratóriumi vákuumkörök

     -- Élelmiszeripar: Vákuumcsomagoló és vákuumszárító gépek

     -- Tudományos kutatólaboratóriumok: Ultranagy vákuumú kísérleti eszközök és részecskefizikai vizsgálóberendezések

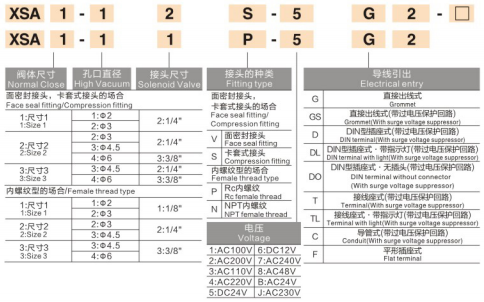

5. Modellpéldák és kiválasztási irányelvek

5.1: Tipikus modellkódok:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Kulcsfontosságú kiválasztási pontok

      -- A vákuumminőség követelményének megerősítése: Szükség van-e 1×10⁻⁶ Pa (abs) ultra-nagy vákuumteljesítményre

      -- Válassza ki a csővezeték csatlakozási típusát: homloktömítés, érvéghüvely vagy Rc/NPT belső menet

      -- Illessze a tekercsfeszültséget és az elektromos kivezetést: DC24V vagy AC sorozat; gyorscsatlakozó / DIN / védőcső vezetékezés

      -- Erősítse meg a portméretet: 1/4", 3/8" a rendszer áramlási igényének kielégítéséhez

Egy mondat összefoglalása

     A SOLH XSA alaphelyzetben zárt nagyvákuumú mágnesszelep támogatja az 1×10⁻⁶ Pa ultra-nagy vákuum működést, rendkívül alacsony szivárgással, tiszta, alacsony részecsketartalmú belső szerkezettel és több cserélhető csatlakozással, megbízható kapcsolóelemként működik minden precíziós vákuumipari folyamatban.
