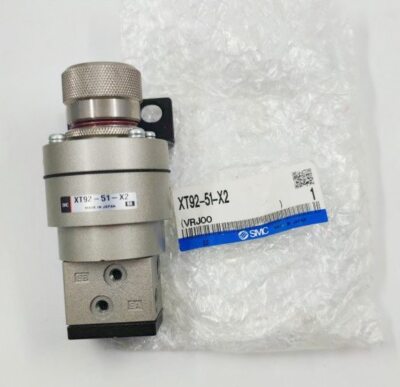

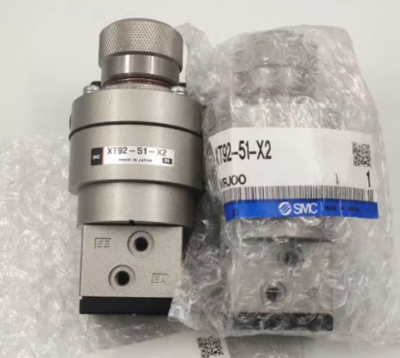

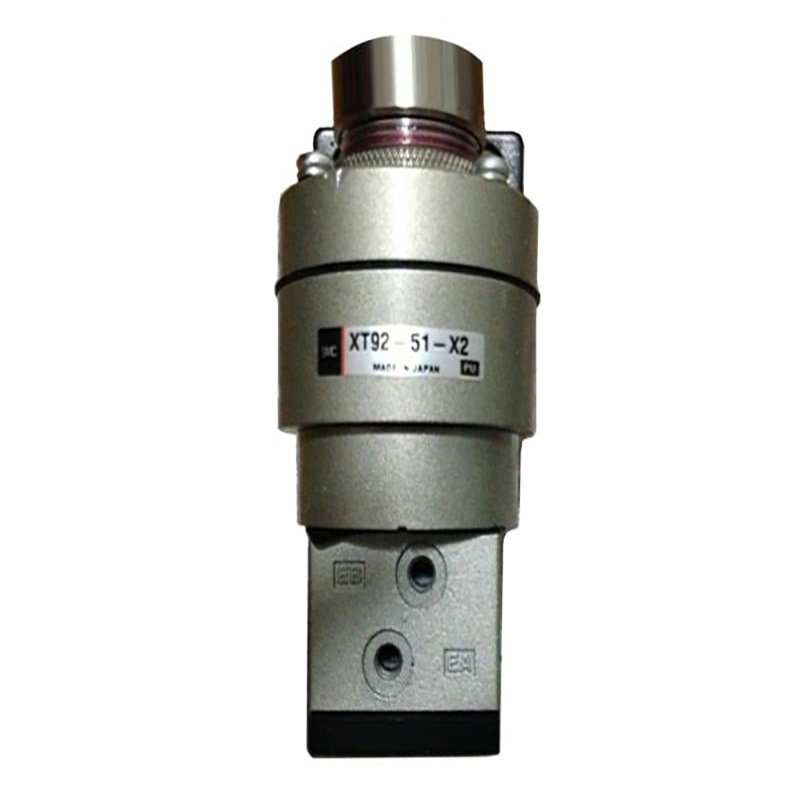

XT92-51-X2 precíziós nyomásérzékelő szelep

Márka:SOLH a Richge Technology által

Termék áttekintése

     Az XT92-51-X2 egy UTC testreszabott speciális szelep a SOLH Richge márkanév alatt. Alapvetően különbözik a hagyományos precíziós nyomásszabályozóktól, és dedikált kettős nyomásérzékelő szelepként szolgál az alacsony nyomású biztonsági védelemhez és a pneumatikus jelkapcsoláshoz. Ezt az egyedi egységet nyomásküszöb kioldására és kétjeles reteszvezérlésre fejlesztették ki automatizált biztonsági áramkörökben.

1. Alapvető műszaki adatok (teljesen SMC-kompatibilis)

     --Modell: XT92-51-X2 egyedi speciális verzió

     -- Szerkezet típusa: Közvetlen működésű nyomásérzékelő kettős nyomású szelep

     --Port menet: Rc1/8, kompatibilis az M5 csőszerelvényekkel

     -- Alkalmazható közeg: Tiszta sűrített levegő

     -- Állítható kapcsolási nyomás tartomány: 0,1 ~ 0,5 MPa

     -- Maximális üzemi nyomás: 0,8 MPa

     -- Ellenőrző nyomás: 1,2 MPa

     --Működési környezeti hőmérséklet: -5℃ ~ +60℃

     -- Nettó tömeg: kb. 300 g

     -- Alapfunkciók: nyomásküszöbérzékelés, alacsony nyomású biztonsági reteszelés, kettős levegőáramköri jelkapcsolás

2. 3/2-utas logikai port elrendezés

     --P: Fő levegő bemeneti nyílás

     --A / B: Két független kapcsoló kimeneti port

     --R: Kipufogónyílás beépített hangtompítóval

     -- Felső beállító gomb: Beállítja a testreszabott nyomáskioldó küszöbértéket (pl. 0,4 MPa)

     --Telepítési lehetőségek: tartókonzolos vagy panelre szerelés

3. Működési elv

     Ha a rendszer nyomása meghaladja az előre beállított küszöbértéket: A levegő a P portból az A portba áramlik, míg a B port az R kipufogóba csatlakozik. Ha a rendszer nyomása az előre beállított küszöbérték alá esik: A levegő a P portból a B portba áramlik, míg az A port az R kipufogóba csatlakozik. A szelep automatikus légútváltást hajt végre rögzített nyomásküszöb mellett a biztonsági reteszelés és a pneumatikus logikai vezérlőjel befejezéséhez.

4. Teljesítmény-összehasonlítás: XT92-51-X2 VS ARP / IR precíziós szabályozók

5. Tipikus alkalmazási forgatókönyvek

     Alacsony nyomású biztonsági retesz: Automatikusan átkapcsolja a berendezést biztonságos készenléti üzemmódba, ha a légnyomás az előre beállított érték alá csökken. Kettős levegőellátás automatikus kapcsolás: készenléti levegőforrásra vált, ha a fő csővezeték nyomása meghibásodik Gépnyomás engedélyezési retesz: Korlátozza a berendezés indítását, amíg a légnyomás el nem éri az érvényes küszöbértéket Integrált pneumatikus logikai egység: Cseréli a kombinált összeállítást a nyomáskapcsoló szelep és a különálló levegőkivezetés érdekében.

Egy mondat összefoglalása

     Az egyedi SOLH XT92-51-X2 nyomásérzékelő szelep alacsony nyomás elleni védelmet és rögzített küszöbértékű légútkapcsolást hajt végre; ez egy speciális pneumatikus logikai alkatrész biztonsági reteszelő áramkörökhöz, és nem használható folyamatos precíziós nyomásszabályozásra.
