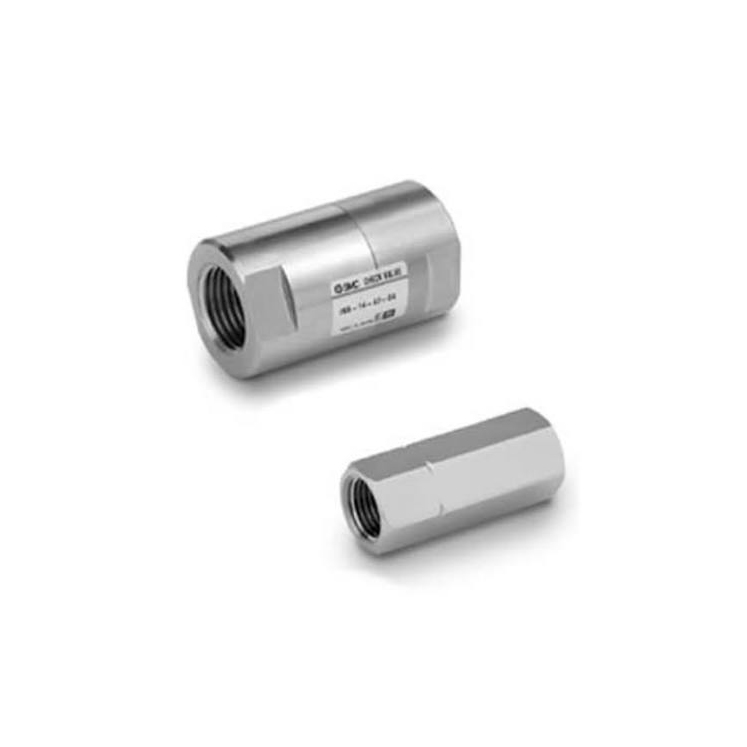

XTO674 / INA14 sorozatú alacsony repedésnyomású visszacsapó szelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH XTO674 és INA14 sorozat ugyanazon a termékplatformon osztozik, ultra-alacsony repedési nyomással és kettős-közepes kompatibilitással a sűrített levegőhöz és a vízhez. Ezeket a menetes soros visszacsapó szelepeket széles körben alkalmazzák a vákuumkörökben és az általános pneumatikus rendszerekben a fordított áramlás megakadályozására, alacsony nyomású folyadék- és vízvezetékekhez is. Az XTO674 az alacsony hőmérsékletű munkakörülményekre összpontosít, míg az INA14 szabványos és korrózióálló ipari forgatókönyveket fed le.

 Modellkód osztályozási és elnevezési szabály

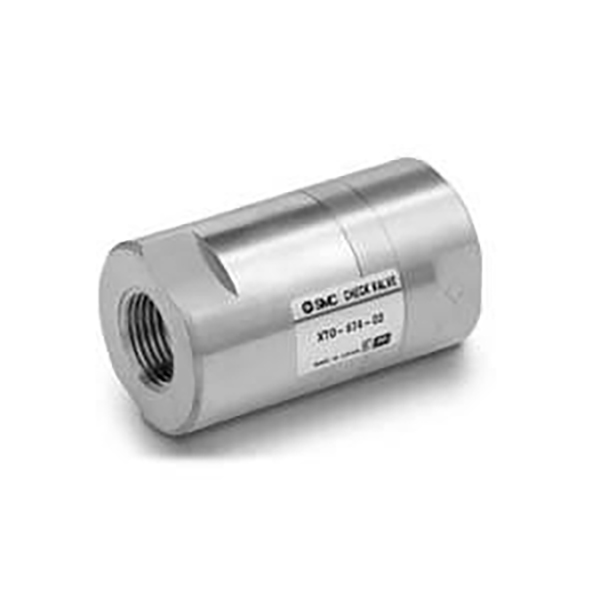

     -- XTO674: Sárgaréz test, alacsony hőmérsékletnek ellenálló változat (-30 ℃ minimális üzemi hőmérséklet)

     -- INA14: Standard sorozat, opcionális sárgaréz / SUS304 rozsdamentes acél test, normál hőmérsékleti tartomány (-5 ℃ minimum)

     -- Portméret utótag meghatározása: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Megosztott univerzális műszaki specifikációk

     -- Repedési nyomás: 0,01 MPa (0,1 bar), rendkívül alacsony küszöb, ideális vákuum- és kisnyomású áramkörökhöz

     -- Maximális próbanyomás: 1,0 MPa

     -- Alkalmazható közeg: sűrített levegő, víz, semleges inert gáz és semleges folyadék

  1. Működési hőmérséklet-tartomány

     -- XTO674: -30 ℃ ~ +80 ℃ (kriogénnek ellenálló)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Opcionális tömítési anyagok

     -- NBR (standard): Levegőhöz és tiszta vízhez, alkalmazható hőmérséklet -5 ~ 60 ℃

     -- FKM: Olajálló és magas hőmérsékletnek ellenálló, 80 ℃-ig

     -- CR: Időjárás- és kopásálló, opcionális az XTO674 sorozathoz

  3. A szelepház anyagának lehetőségei

     -- XTO674: Csak tömör sárgaréz test

     -- INA14: Sárgaréz / SUS304 rozsdamentes acél (minden kulcsfontosságú nedvesített rész rozsdamentes acél)

Tipikus modellparaméterek összehasonlító táblázata

A termék fő előnyei és alkalmazási köre

 1. Rendkívül alacsony, 0,01 MPa repedési nyomás

     - Stabil nyitás -0,1 MPa vákuum alatt, hatékonyan elkerülheti a vákuumveszteséget és a szívókorong / vákuumgenerátor visszaáramlását.

  2. Kétirányú megbízható tömítés

     -- Sima előre áramlás, nulla hátrameneti szivárgás; védi a vákuumszivattyúkat, mágnesszelepeket és hengereket a fordított nyomáslökés okozta károsodástól.

  3. Mini inline menetes szerkezet

     -- Közvetlenül a csőbe beépítve, extra rögzítőkonzolok nélkül, tökéletesen illeszkedik a kompakt, keskeny berendezés-elrendezési helyre.

 4. Kettős közepes levegő és víz univerzális kialakítás

     - Kompatibilis mind a száraz pneumatikus áramkörökkel, mind az alacsony nyomású folyékony víz csővezetékekkel a pótalkatrész-készletek csökkentése érdekében.

 5. Teljes vákuumrendszer kompatibilitás

     -- Alkalmas vákuumvizsgáló berendezésekhez és pulzáló negatív nyomású vákuumkeringtető hurokhoz.

Telepítési és modellválasztási irányelvek

  1.  Áramlási irány jelzése: A szeleptestre egy „→” nyíl van nyomtatva, amely jelzi a közeg áramlási irányát; A fordított telepítés teljesen blokkolja a folyadék áthaladását.

  2. Portméret-illesztés: Válassza ki az Rc1/8" ~ Rc1/2" értéket a csővezeték átmérőjének megfelelően; Az Rc1/4" (02 utótag) a leggyakoribb általános specifikáció.

  3. Média- és hőmérsékletválasztási szabályok

     -- Alacsony hőmérsékletű / vákuum munkakörülmények → Válassza az XTO674 sorozatot

     --  Normál szobahőmérsékletű levegő és tiszta víz → INA14 NBR tömítéssel
     -- Olajtartalmú közeg vagy magas hőmérsékletű folyadék → INA14 FKM fluor gumi tömítéssel

  3. Vákuumos rendszer javasolt elrendezése

     -- Szerelje be a visszacsapó szelepet a vákuumgenerátor, a szűrő és a szívókorong közé, hogy blokkolja a levegő visszaáramlását és fenntartsa a stabil vákuumfokot szakaszos működés közben.

SOLH cserélhetőségi előny

     Az XTO674 és az INA14 méretei, menetcsatlakozói mérete és magteljesítmény-paraméterei azonosak. A két sorozat közvetlenül keresztben cserélhető a helyszínen, csővezeték módosítása nélkül, így az importált egyenértékű modellekhez képest kiemelkedő költséghatékonyság érhető el.

Egy mondat összefoglalása

     A SOLH XTO674 / INA14 soros menetes visszacsapó szelep ultraalacsony 0,01 MPa repedésnyomással támogatja a kettős levegő és víz közeget, az opcionális sárgaréz/rozsdamentes acél testet és többféle tömítőanyagot, megbízható visszafolyás elleni védelmet biztosítva vákuum, kriogén, általános pneumatikus és alacsony nyomású folyadék ipari csővezetékekhez.
