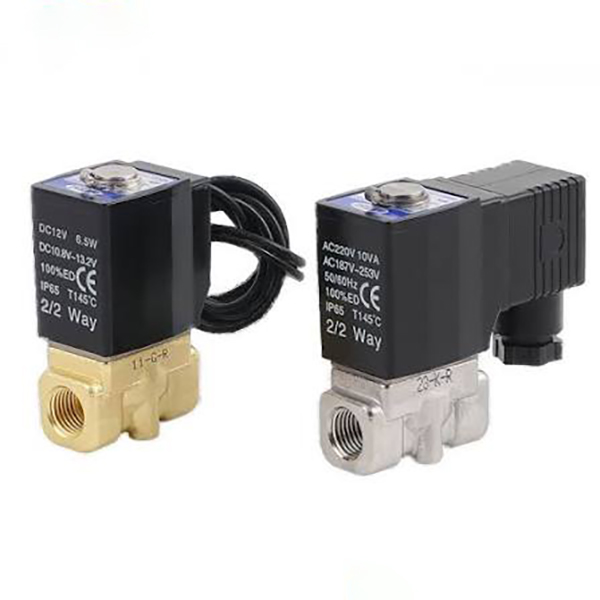

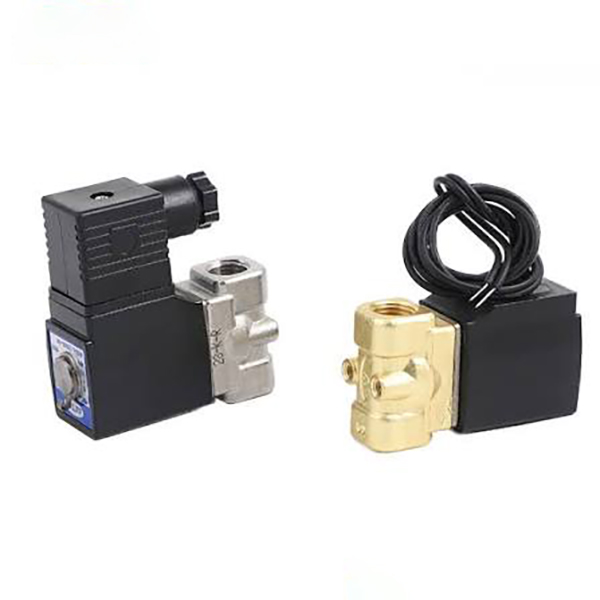

2S sorozatú 2/2 utas folyadék mágnesszelep (közvetlen működésű + pilóta működtetésű)

Márka:SOLH a Richge Technology által

Termék áttekintése

  1. A SOLH 2S sorozat 2/2-utas, normál zárású folyadékelzáró mágnesszelepek, két teljes termékcsaládra osztva:

     -- Közvetlen hatású 2S (030/050 kis nyílású sorozat)

     -- Pilóta működtetésű 2S (150-500 nagy nyílású sorozat)

  2. Tiszta víz, sűrített levegő, kenőolaj, hűtő vágófolyadék és gyengén korrozív folyadékcsővezetékek automatikus be-/kikapcsolására tervezték. Kompakt integrált szerkezet szivárgásmentes tömítéssel; A tekercsek támogatják a hosszú távú folyamatos feszültségellátást.

     -- Közvetlen hatású típus: Teljes nyitás 0 MPa nulla nyomáskülönbség alatt, ideális alacsony nyomású mikrofolyadék elágazáshoz

     -- Kísérleti vezérlésű típus: Nagy furat és nagy átfolyási kapacitás nagy csőméretű fő tápvezetékekhez

  3. Széles körben illeszkedik a szerszámgép hűtőköreihez, tisztító permetező vezetékekhez, légkompresszoros leeresztő rendszerekhez, vízkezelő berendezésekhez, élelmiszer-csomagoló folyadék automatizálásához.

Két termékvonal teljes besorolása: Közvetlen működésű NC VS Pilot-Operated NC

 1. 2S Közvetlen működésű normál zárt (Modell példa: 2S-L030-08)

     -- Működési elv:Nincs segédpilóta légkamra; Az elektromágneses tekercs közvetlenül meghúzza az armatúra szárát a szelepülés kinyitásához/zárásához. Teljesen nyitva még 0 MPa nulla víz/levegő nyomás alatt is.

        * KIKAPCSOLÁS: A rugó megnyomja a tömítést a csővezeték folyadékának teljes leválasztásához；

        * Bekapcsolás: A tekercs felfelé húzza az armatúrát, hogy megnyissa a szelepnyílást a folyadék áthaladásához

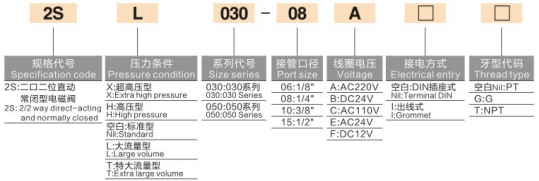

    -- Teljes modellkódolási szabály:2S - Nyomás Utótag - Méret sorozat - Port menet - Tekercs feszültség - Bekötés típusa - Szabványos menet

        * 2S: Közvetlen működésű 2/2 utas NC mágnesszelep

        * Nyomás fokozat utótag: Üres = Normál / L = Nagy áramlás / T = Extra Large Flow / H = Magas nyomás / X = Extra High Pressure

        * Méretsorozat: 030 (mini), 050 (közepes kicsi)

        * Port kód: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Feszültségkód: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Kábelezés: Üres = DIN csatlakozóaljzat, I = Kábel vezeték típusa

        * Menet: Üres=PT kúpos menet, G=G párhuzamos BSPP, T=NPT amerikai menet

     -- Alapvető előnyei:

        *Nulla nyomáskülönbség indítás, nincs minimális üzemi nyomáskorlát, stabil működés a mikro alacsony nyomású folyadékkörökhöz

        * Ultrakompakt test, tetszőleges rögzítési szög gravitációs korlátozás nélkül

        * Ezredmásodperces gyors reakció a gyors be- és kikapcsolási ciklusokhoz

     -- Alkalmazási forgatókönyvek:

       Kisméretű CNC szerszámgép hűtőolaj spray, mini mosógép mikro spray, 3C berendezés mikro levegő/víz elzárás, vákuum segédvízellátás, kis leágazó csővezetékek (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed Series

     -- Működési elv:Beépített miniatűr pilótavezérlő nyílás; közepes csővezetéknyomásra támaszkodik a főmembrán/orsó felemeléséhez. A teljes nyitáshoz legalább 0,05 MPa nyomáskülönbség szükséges. A tekercs csak kis pilóta légtelenítő lyukat vezérel alacsony energiafogyasztás mellett.

        * Tápfeszültség KI: A vezérlőnyílás lezárva, az elülső nyomás összenyomja a fő tömítést a csővezeték lezárásához

        * Bekapcsolás: A vezérlőkamra nyomása légtelenít, a közepes nyomás megemeli a fő orsót a nagy térfogatú folyadékáramlás érdekében; maximális nyílásméret Φ50-ig (G2 hüvelyk)

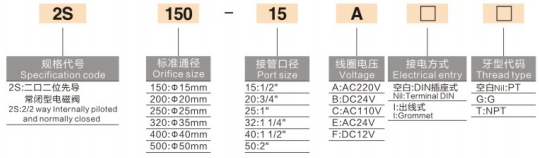

     -- Teljes modellkódolási szabály:2S - Kilépőnyílás mérete - Port menet - Tekercs feszültség - Bekötés típusa - Szabványos menet

        * 2S: Pilot-működtetésű 2/2 utas NC mágnesszelep

        * A nyíláskeret mérete: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        * Port kód: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * A feszültség / vezeték / menetkódok teljes mértékben összhangban vannak a közvetlen működésű változatokkal

    -- Alapvető előnyei:

        * Nagy átmenő furat, rendkívül nagy áramlási sebesség, minimális csővezeték nyomásesés a teljes vezetékes központi víz-/levegőellátáshoz

        * Az apró, alacsony teljesítményű tekercs nagy furatú szelepházat hajt meg, alacsony hőtermeléssel, alkalmas 24 órás non-stop folyamatos működésre

        * A széles áramlási csatorna nem könnyen eldugulható, kompatibilis az ipari keringető hűtővízzel, amely kisebb szuszpendált szennyeződéseket tartalmaz

     --Alkalmazási forgatókönyvek:

        Légkompresszor fő beszívó/lefolyó csővezetékek, nagy szerelősorok permetező tisztító fő vízkörei, ömlesztett vízkezelő gyűjtőcsövek, fő olajvezetékek hűtőberendezései, nagy teljesítményű ipari vízellátó rendszerek.

Univerzális megosztott termékfunkciók (közvetlen + kísérleti működtetésű)

  1. Normál Normál zárt (NC) funkció Gyári alapértelmezés

     Automatikus kikapcsolás áramszünet esetén, megakadályozza a folyadék túlfolyását és szivárgását a berendezés leállítása során a nagyobb rendszerbiztonság érdekében.

  2. Több választható tömítőanyag

     -- Standard NBR nitril gumi: Univerzális vízhez, levegőhöz, kenőolajhoz

     - Opcionális EPDM etilén-propilén: sav-/lúgálló, forró víz és élelmiszer-minőségű tiszta folyadék.

  3. Tartós, magas hőmérsékletű, alacsony teljesítményű tekercs

     Hőálló szigetelő tekercs a hosszú folyamatos feszültségellátáshoz, égésgátló stabil szigetelés; kettős bekötési lehetőség (DIN aljzat / vezeték vezeték) a rugalmas szekrényelrendezéshez.

  4. Több nemzetközi szálszabvány az exportra

     PT brit kúpos, G BSP párhuzamos, NPT amerikai menet opcionális, kompatibilis a hazai automatizálással és a tengerentúli gyártósorokkal.

  5. Teljes nyomás fokozatos testreszabás

     A közvetlen hatású sorozat támogatja a szabványos / nagy áramlású / magas / extra magas nyomású testreszabást; natív kísérleti sorozat, szabványos ipari folyadéknyomásra 0,05–1,0 MPa.

  6. Gravitációmentes univerzális rögzítés

     Felszerelhető függőlegesen, vízszintesen vagy fordítva, illeszkedik a szűk elektromos szekrény belső elrendezéséhez.

Egységes Általános műszaki specifikációs táblázat

Közvetlen VS Pilot Operated Teljes kiválasztás összehasonlító táblázat

Szegmentált tipikus alkalmazási forgatókönyvek

  1. Közvetlen hatású NC alkalmazási tartomány

     -- Egypontos hűtőolaj befecskendezés és mikro spray kis CNC szerszámgépekhez

     -- Vákuumos segédvízellátás és mini levegőkör be/ki 3C automatizálási berendezésekhez

     -- Kisméretű ultrahangos tisztítógépek, labor mikrofolyadék vezérlő hurkok

     -- Berendezés karbantartási ág, egypontos víz/gáz kapcsoló kis lámpatestekhez

  2.Pilot-működtetett NC alkalmazási tartomány

     -- Légkompresszor teljes gépleeresztő és fő levegővezeték elzárása

     -- A fő vízkör vezérlése nagy szerelősoros permetező tisztítóberendezésekhez

     -- Ömlesztett vízkezelő berendezések és nagy átfolyású keringető hűtőgyűjtő csövek

     -- Élelmiszer-csomagoló, vegyipari berendezések nagy furatú folyadék főelzáró szelep

Alapvető kiválasztási ítélkezési szabályok

     -- A csővezeték statikus nyomása ＜0,05 MPa, szakaszos mikrofolyadék-ellátás → Közvetlen működésű 2S-t kell választani

     -- Csőméret ≥G1/2, nagy átfolyású fő gyűjtőcső, stabil, hosszú távú víz/levegő nyomás → Válassza a pilot által működtetett 2S-t

     -- Forró víz, élelmiszer-minőségű, gyenge savas/lúgos közeg: Rendeléskor adja meg az EPDM tömítést

     -- Központi huzalozás a gép vezérlőszekrényében: A DIN aljzat vezetékezési típusát részesítse előnyben

     -- Kültéri nedves berendezések: Válasszon vezetéktípust vízálló tömszelencével

Komplett pneumatikus és folyadékáramköri megoldások

  1. Kis hűtő elágazó áramkör

     -- AFC légkezelő egység → 3V sorozatú 3/2 mágnesszelep → PU cső → 2S közvetlen működésű szelep (hűtővíz hurok vezérlése)

  2. Teljes gép fő vízgyűjtő áramkör

     -- Víztartály / légkompresszor főcső → 2S előtét nagy furatú szelep → többállomásos permetező ágak

  3. Robbanásbiztos folyadékműhely áramkör

     -- Robbanásbiztos levegőforrás kezelő egység → 50-VPE robbanásbiztos 3 utas szelep + egyedi robbanásbiztos tekercs 2S elővezérlő szelep

Egy mondat összefoglalása

     A SOLH 2S sorozat 2/2 utas, normál zárt folyadék mágnesszelepe nulla nyomású indítású, közvetlen működésű kis nyílású modellre és kis teljesítményű, nagy átfolyású, pilóta működtetésű nagy furatú változatra osztható, opcionális NBR/EPDM tömítésekkel, többmenetes többfeszültségű kompatibilitás, széles körben használatos automata víz-, levegő-, olajmosó- és élelmiszer-mosó-, valamint szerszámgép- és olajmosó- és vízelzáró vezetékek vezérléséhez.
